T1B (2021)

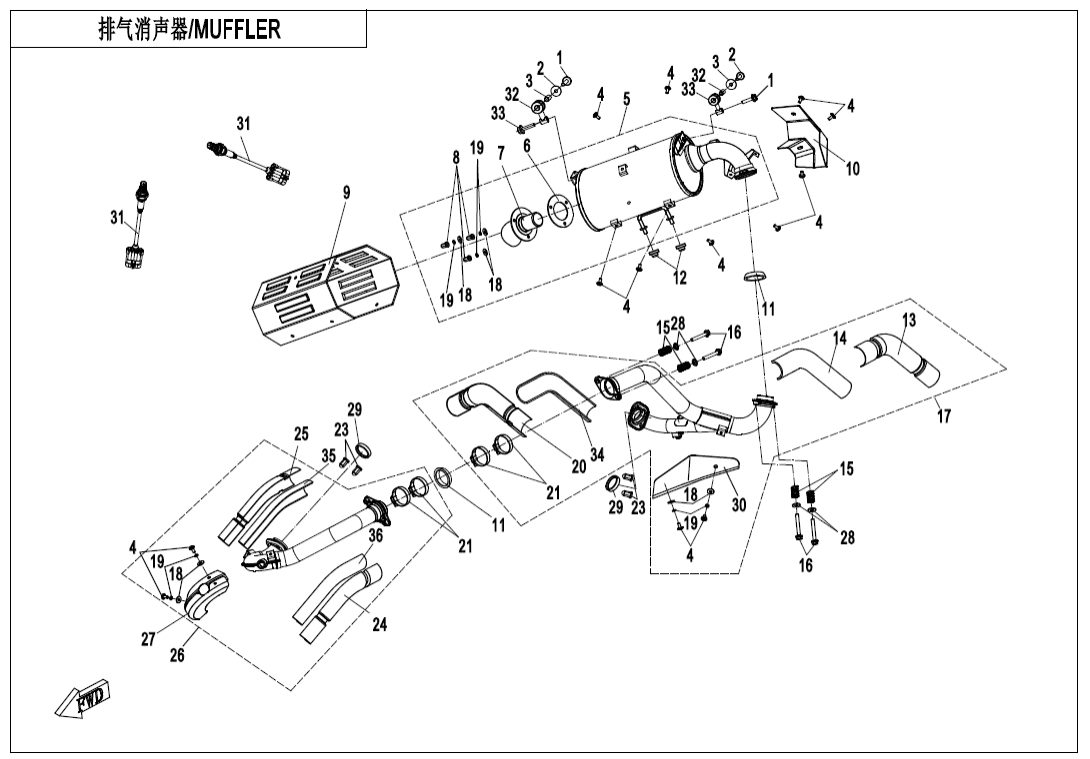

F02‑V2 MUFFLER
F00‑1 ENGINE MOUNTING PARTS (14)
F00‑2-V2 CVT AIR PIPE (9)
F01‑A LOCK KIT(STANDARD) (2)
F01‑B LOCK KIT(SUMITOMO) (2)
F02‑V2 MUFFLER (38)
F03‑V1 FRAME (52)
F03‑V2 FRAME (59)
F04‑1 FRONT PLASTIC 1 (19)
F04‑2 FRONT PLASTIC 2 (30)
F04‑3-V2 MIDDLE PLASTIC 1 (21)
F04‑3-V3 MIDDLE PLASTIC 1 (23)
F04‑4-V1 MIDDLE PLASTIC 2 (23)
F04‑4-V2 MIDDLE PLASTIC 2 (24)
F04‑5-V1 REAR PLASTIC 1 (39)
F04‑5-V2 REAR PLASTIC 1 (36)
F04‑5-V3 REAR PLASTIC 1 (38)
F04‑6 BOTTOM PLASTIC 2 (21)
F04‑7 MIDDLE PLASTIC 3(EPS) (8)
F05‑A-V4 FRONT SUSPENSION (53)
F05‑A-V5 FRONT SUSPENSION (45)
F05‑B-V4 FRONT SUSPENSION(OIL SHOCK ABSORBER) (53)
F05‑B-V5 FRONT SUSPENSION(OIL SHOCK ABSORBER) (37)
F06‑A-V2 REAR SUSPENSION (50)
F06‑A-V3 REAR SUSPENSION (49)
F06‑A-V4 REAR SUSPENSION (51)
F06‑B-V2 REAR SUSPENSION(OIL SHOCK ABSORBER) (50)
F06‑B-V3 REAR SUSPENSION(OIL SHOCK ABSORBER) (34)
F07 FRONT WHEEL (21)
F08‑A BRAKE SYSTEM(SUMITOMO) (56)
F08‑B BRAKE SYSTEM(STANDARD) (57)
F10‑A-V3 STEERING SYSTEM (55)
F10‑A-V4 STEERING SYSTEM (48)
F10‑B-V3 STEERING SYSTEM(EPS) (61)
F10‑B-V4 STEERING SYSTEM(EPS) (54)
F11 REAR WHEEL (22)
F12 FUEL TANK (24)
F13‑A SEAT(BLACK@^RED) (14)
F13‑B SEAT(BLACK@^GREY) (14)
F15‑1-A‑V2 ELECTRIC SYSTEM (52)
F15‑1-A‑V3 ELECTRIC SYSTEM (59)
F15‑1-A‑V4 ELECTRIC SYSTEM (62)
F15‑1-B‑V2 ELECTRIC SYSTEM(LOF) (56)
F15‑1-B‑V3 ELECTRIC SYSTEM(LOF) (63)
F15‑2-V1 TOWING WINCH (14)
F15‑2-V2 TOWING WINCH (15)
F15‑3 INJECTOR SYSTEM (14)
F16 LIGHT (15)
F17 DASHBOARD (7)
F18‑V2 COOLING SYSTEM (37)
F19‑1-V4 DECAL WARNING (18)
F19‑2-A DECAL(LAVA ORANGE) (28)
F19‑2-B DECAL(ATHENS BLUE) (28)
F20‑V2 TOOLS (6)
F23‑V1 BUMPER (19)
F23‑V2 BUMPER (19)
F26‑1 BODY ACCESSORIESⅠ (4)
F26‑2 BODY ACCESSORIESⅡ (10)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (5)
F30 DRIVETRAIN SYSTEM (31)
F31‑V1 FRONT AXLE (61)
F31‑V2 FRONT AXLE (61)
F32 GEAR SHIFTING (10)
F33‑A-V3 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (58)
F33‑B-V3 REAR AXLE(NO DIFFERENTIAL) (53)
F34‑A 3‑POINT SEAT BELT (15)
F34‑A-V2 3‑POINT SEAT BELT (15)
F34‑B 5‑POINT SEAT BELT (9)
F37‑V4 SIDE DOORS (51)
F37‑V5 SIDE DOORS (44)
F38‑A OWNER'S MANUAL (2)
F38‑B OWNER'S MANUAL(FRENCH) (1)
F38‑C OWNER‘S MANUAL(AUSTRIA) (1)
F38‑D OWNER‘S MANUAL(GERMAN) (1)
F40‑A TOWBAR (9)
F40‑B TOWBAR (9)
F41‑V1 AIR FILTER ASSY (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RUBBER CUSHION，MUFFLER9010-020001 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Pouzdro7000-020006 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x16A010-120003 Alternativy: 6NQ#-000206-6001 |
Počet 13 | Cena 29,04 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky MUFFLER BODY ASSY5BY4-021300 Alternativy: 5BY2-021300-10001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky MUFFLER BODY ASSY5BY2-021300-10001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SEAL GASKET5BY2-021001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LAPAČ JISKER5BY2-021400-10001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Matice30206-060510 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky OUTER HEAT INSULATION COVER,MUFFLER BODY5BY2-020001-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HEAT INSULATION COVER, MUFFLER EXHAUST PIPE5BY2-020009 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky COLLAR，BIG7030-021002 |
Počet 1 | Cena 406 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RUBBER CUSHION，MUFFLER II5BY2-020008 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HEAT INSULATOR 2, REAR PIPE5BY2-021214 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HEAT INSULATION COTTON 2, REAR PIPE5BY2-021213 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SPRING, MUFFLER9AWA-021001 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub9AWA-021002-10000 |
Počet 4 | Cena 131 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky REAR EXHAUST PIPE, MUFFLER5BY2-021200-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 7 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 7 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky HEAT INSULATOR 1, REAR PIPE5BY2-021212 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE7030-021305 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SEAL SLEEVE, GRAPHITE ⅠA000-020002 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky HEAT INSULATOR 2, REAR PIPE5BY2-021108 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky HEAT INSULATOR 1, REAR PIPE5BY2-021107 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky FRONT EXHAUST PIPE,MUFFLER5BY2-021100-00001 |
Počet 1 | Cena 4 889 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky HEAT INSULATOR,EXHAUST PIPE7000-020030 |
Počet 1 | Cena 769 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Pouzdro9AWA-021005 |
Počet 4 | Cena 203 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BUSHING, EXHAUST PIPE0800-022300 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky HEAT INSULATOR Ⅴ,EXHAUST PIPE5BY2-020006 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky OXYGEN SENSOR018B-176000 |
Počet 2 | Cena 5 818 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky OXYGEN SENSOR0HU0-176000 |
Počet 2 | Cena 3 732 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky MOUNT ASSY, MUFFLER5BY2-020020 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky HEAT INSULATION COTTON 1, REAR PIPE5BY2-021211 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 35 |
Název součástky Kód součástky INSULATED SPONGE II, FRONT EXHAUST PIPE5BY2-021109 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky INSULATED SPONGE I, FRONT EXHAUST PIPE5BY2-021106 |
Počet 1 | Cena 116 Kč |
