T1B (2017)
Motor

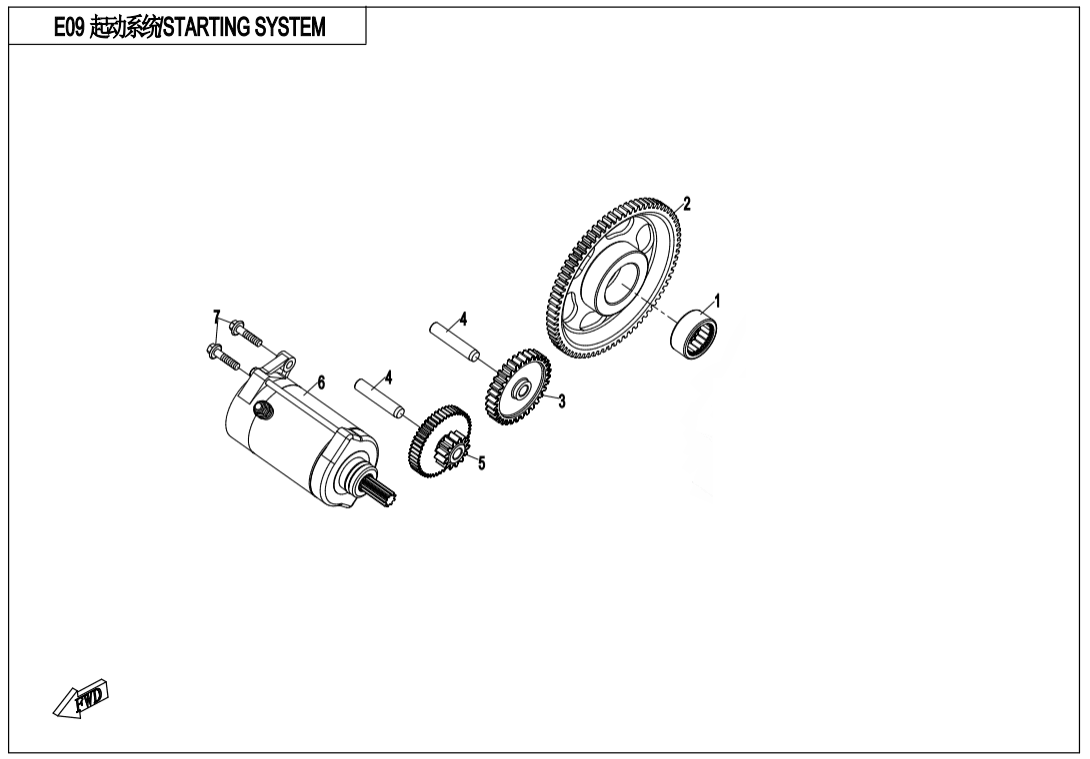

E09 STARTING SYSTEM
E01‑1-V1 LEFT CRANKCASE ASSY (57)
E01‑1-V2 LEFT CRANKCASE ASSY (55)
E01‑1-V3 LEFT CRANKCASE ASSY (55)
E01‑2-V1 RIGHT CRANKCASE ASSY (37)
E01‑2-V2 RIGHT CRANKCASE ASSY (38)
E01‑2-V3 RIGHT CRANKCASE ASSY (37)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (34)
E01‑V1 CRANKCASE ASSY (4)
E01‑V2 CRANKCASE ASSY (4)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (28)
E02‑3-V1 CYLINDER ASSY (14)
E02‑3-V2 CYLINDER ASSY (14)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5 INTAKE MANIFOLD ASSY (11)
E02‑6-V1 CYLINDER HEAD NO.2 ASSY (31)
E02‑6-V2 CYLINDER HEAD NO.2 ASSY (33)
E02‑6-V3 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E02‑V1 CYLINDER HEAD @^ CYLINDER ASSY (7)
E02‑V2 CYLINDER HEAD @^ CYLINDER ASSY (7)
E03‑A MAGNETO ASSY. (5)
E03‑B MAGNETO ASSY.(EPS) (5)
E04 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY (14)
E05‑A CVT ASSY(NON SPEED LIMITED@^DIE THRUST COLLAR) (31)
E05‑B CVT ASSY(NON SPEED LIMITED@^V5 THRUST COLLAR) (32)
E06‑1 TRANSMISSION SYSTEM(1) (21)
E06‑2 TRANSMISSION SYSTEM(2) (44)
E06‑3 TRANSMISSION SYSTEM(3) (41)
E07‑1 OIL PUMP ASSY (11)
E07‑2-V1 OIL COOLING SYSTEM (15)
E07‑2-V2 OIL COOLING SYSTEM (18)
E08 WATER PUMP ASSY. (19)
E09 STARTING SYSTEM (7)
E18 FAN ASSY (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING SET (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky NEEDLE BEARING30401-03000 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DRIVEN GEAR0800-090001-0001 Alternativy: 0800-090001-00002 |
Počet 1 | Cena 2 727 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky MIDDLE GEAR0800-090002 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SHAFT, BREATHER0800-011202 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DUAL GEAR0800-090003 |
Počet 1 | Cena 667 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky STARTING MOTOR0800-091000 |
Počet 1 | Cena 3 264 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 2 | Cena 14,51 Kč |
