T1B (2017)
Motor

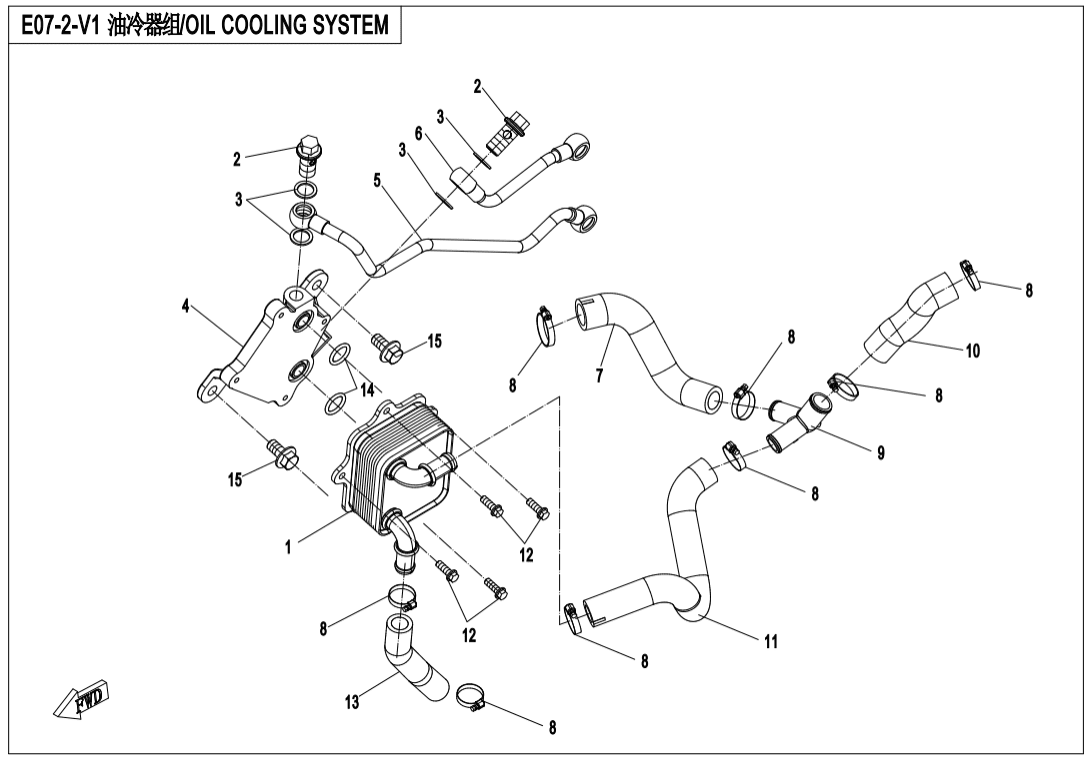

E07‑2-V1 OIL COOLING SYSTEM
E01‑1-V1 LEFT CRANKCASE ASSY (57)
E01‑1-V2 LEFT CRANKCASE ASSY (55)
E01‑1-V3 LEFT CRANKCASE ASSY (55)
E01‑2-V1 RIGHT CRANKCASE ASSY (37)
E01‑2-V2 RIGHT CRANKCASE ASSY (38)
E01‑2-V3 RIGHT CRANKCASE ASSY (37)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (34)
E01‑V1 CRANKCASE ASSY (4)
E01‑V2 CRANKCASE ASSY (4)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (28)
E02‑3-V1 CYLINDER ASSY (14)
E02‑3-V2 CYLINDER ASSY (14)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5 INTAKE MANIFOLD ASSY (11)
E02‑6-V1 CYLINDER HEAD NO.2 ASSY (31)
E02‑6-V2 CYLINDER HEAD NO.2 ASSY (33)
E02‑6-V3 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E02‑V1 CYLINDER HEAD @^ CYLINDER ASSY (7)
E02‑V2 CYLINDER HEAD @^ CYLINDER ASSY (7)
E03‑A MAGNETO ASSY. (5)
E03‑B MAGNETO ASSY.(EPS) (5)
E04 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY (14)
E05‑A CVT ASSY(NON SPEED LIMITED@^DIE THRUST COLLAR) (31)
E05‑B CVT ASSY(NON SPEED LIMITED@^V5 THRUST COLLAR) (32)
E06‑1 TRANSMISSION SYSTEM(1) (21)
E06‑2 TRANSMISSION SYSTEM(2) (44)
E06‑3 TRANSMISSION SYSTEM(3) (41)
E07‑1 OIL PUMP ASSY (11)
E07‑2-V1 OIL COOLING SYSTEM (15)
E07‑2-V2 OIL COOLING SYSTEM (18)
E08 WATER PUMP ASSY. (19)
E09 STARTING SYSTEM (7)
E18 FAN ASSY (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING SET (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky OIL COOLER0JWA-071300 |
Počet 1 | Cena 2 684 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M14×1.5×320180-011007-0010 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GASKET 140180-011006 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BASE SEAT, OIL COOLER0JWA-071001 |
Počet 1 | Cena 812 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OIL INLET PIPE, OIL COOLER0JYA-071100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OIL OUTLET PIPE, OIL COOLER0JYA-071200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WATER OUTLET PIPE, CYLINDER HEAD0JYA-071004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CLAMP D2530603-125020 |
Počet 7 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky T-JOINT, WATER HOSE0JYA-071006 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WATER HOSE, 2 CYLINDER0JYA-071005 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WATER OUTLET PIPE, OIL COOLER0JYA-071003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6×180010-023008-0010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WATER INLET HOSE, OIL COOLER0JWA-071002-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky O-RING 17×2.530502-017000F |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30006-103020810 |
Počet 2 | Cena 29,02 Kč |
