T1B (2017)
Motor

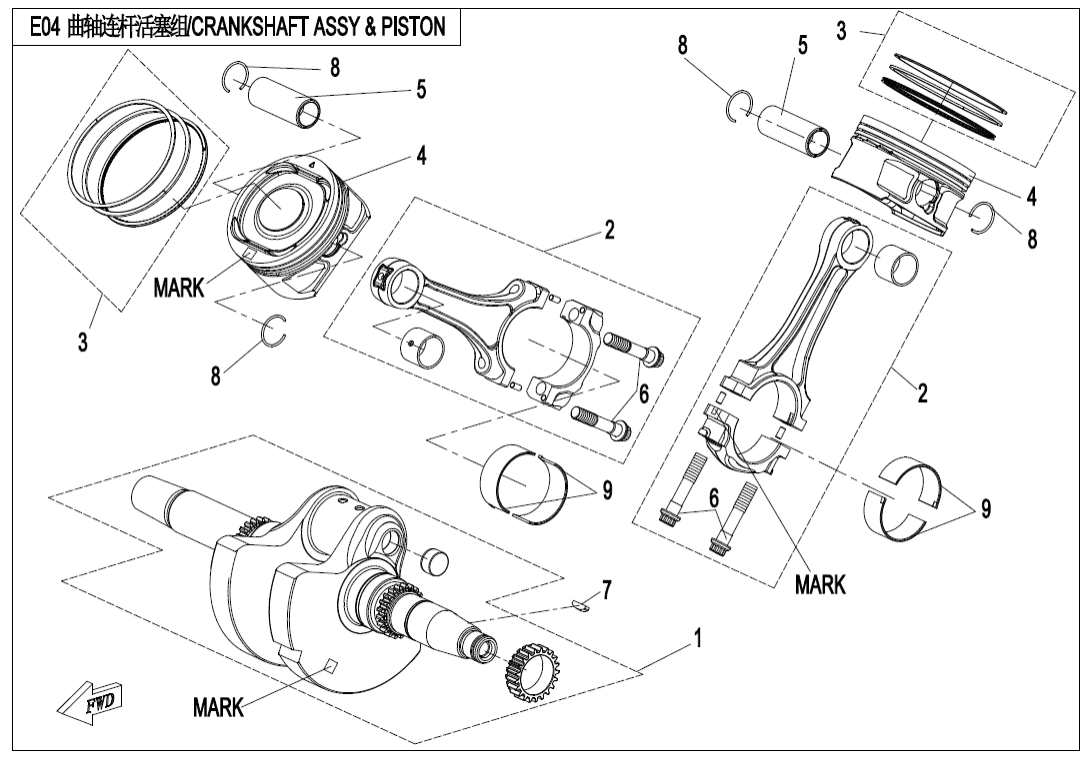

E04 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY
E01‑1-V1 LEFT CRANKCASE ASSY (57)
E01‑1-V2 LEFT CRANKCASE ASSY (55)
E01‑1-V3 LEFT CRANKCASE ASSY (55)
E01‑2-V1 RIGHT CRANKCASE ASSY (37)
E01‑2-V2 RIGHT CRANKCASE ASSY (38)
E01‑2-V3 RIGHT CRANKCASE ASSY (37)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (34)
E01‑V1 CRANKCASE ASSY (4)
E01‑V2 CRANKCASE ASSY (4)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (28)
E02‑3-V1 CYLINDER ASSY (14)
E02‑3-V2 CYLINDER ASSY (14)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5 INTAKE MANIFOLD ASSY (11)
E02‑6-V1 CYLINDER HEAD NO.2 ASSY (31)
E02‑6-V2 CYLINDER HEAD NO.2 ASSY (33)
E02‑6-V3 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E02‑V1 CYLINDER HEAD @^ CYLINDER ASSY (7)
E02‑V2 CYLINDER HEAD @^ CYLINDER ASSY (7)
E03‑A MAGNETO ASSY. (5)
E03‑B MAGNETO ASSY.(EPS) (5)
E04 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY (14)
E05‑A CVT ASSY(NON SPEED LIMITED@^DIE THRUST COLLAR) (31)
E05‑B CVT ASSY(NON SPEED LIMITED@^V5 THRUST COLLAR) (32)
E06‑1 TRANSMISSION SYSTEM(1) (21)
E06‑2 TRANSMISSION SYSTEM(2) (44)
E06‑3 TRANSMISSION SYSTEM(3) (41)
E07‑1 OIL PUMP ASSY (11)
E07‑2-V1 OIL COOLING SYSTEM (15)
E07‑2-V2 OIL COOLING SYSTEM (18)
E08 WATER PUMP ASSY. (19)
E09 STARTING SYSTEM (7)
E18 FAN ASSY (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING SET (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CRANKSHAFT ASSY.0JYA-041000-10010 Alternativy: 0JYA-041000-10012 |
Počet 1 | Cena 21 211 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky CRANKSHAFT ASSY.0JYA-041000-10020 Alternativy: 0JYA-041000-10022 |
Počet 1 | Cena 21 211 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CONNECTING ROD PARTS I0JY0-041000-00010 Alternativy: 0JY0-041000-00011 |
Počet 2 | Cena 4 280 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CONNECTING ROD PARTS II0JY0-041000-00020 Alternativy: 0JY0-041000-00021 |
Počet 2 | Cena 4 280 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PISTON RING COMP.0800-0400A0 |
Počet 2 | Cena 798 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky PISTON I0JY0-040001-00010 Alternativy: 0JYA-040001-00011 |
Počet 2 | Cena 1 306 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky PISTON II0JY0-040001-00020 Alternativy: 0JYA-040001-00021 |
Počet 2 | Cena 1 306 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky PISTON PIN0800-040002 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT, CONNECTING ROD0800-042004 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WOODRUFF KEY0180-040007 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CIRCLIP, PISTON PIN0800-040005 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PLAIN BEARING, CONNECTING ROD0JY0-040003-00010 Alternativy: 0JY0-040003-00012 |
Počet 4 | Cena 261 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PLAIN BEARING, CONNECTING ROD0JY0-040003-00020 Alternativy: 0JY0-040003-00022 |
Počet 4 | Cena 261 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PLAIN BEARING, CONNECTING ROD0JY0-040003-00030 |
Počet 4 | Cena 261 Kč |
