T1B (2017)
Motor

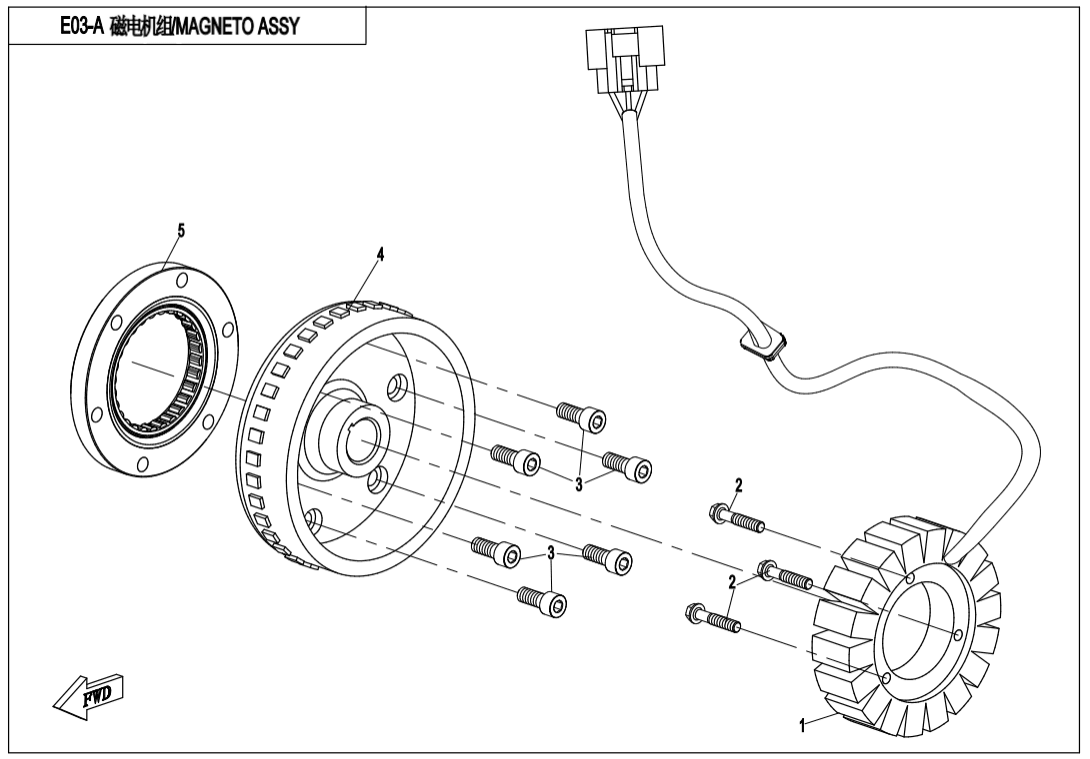

E03‑A MAGNETO ASSY.
E01‑1-V1 LEFT CRANKCASE ASSY (57)
E01‑1-V2 LEFT CRANKCASE ASSY (55)
E01‑1-V3 LEFT CRANKCASE ASSY (55)
E01‑2-V1 RIGHT CRANKCASE ASSY (37)
E01‑2-V2 RIGHT CRANKCASE ASSY (38)
E01‑2-V3 RIGHT CRANKCASE ASSY (37)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (34)
E01‑V1 CRANKCASE ASSY (4)
E01‑V2 CRANKCASE ASSY (4)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (28)
E02‑3-V1 CYLINDER ASSY (14)
E02‑3-V2 CYLINDER ASSY (14)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5 INTAKE MANIFOLD ASSY (11)
E02‑6-V1 CYLINDER HEAD NO.2 ASSY (31)
E02‑6-V2 CYLINDER HEAD NO.2 ASSY (33)
E02‑6-V3 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E02‑V1 CYLINDER HEAD @^ CYLINDER ASSY (7)
E02‑V2 CYLINDER HEAD @^ CYLINDER ASSY (7)
E03‑A MAGNETO ASSY. (5)
E03‑B MAGNETO ASSY.(EPS) (5)
E04 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY (14)
E05‑A CVT ASSY(NON SPEED LIMITED@^DIE THRUST COLLAR) (31)
E05‑B CVT ASSY(NON SPEED LIMITED@^V5 THRUST COLLAR) (32)
E06‑1 TRANSMISSION SYSTEM(1) (21)
E06‑2 TRANSMISSION SYSTEM(2) (44)
E06‑3 TRANSMISSION SYSTEM(3) (41)
E07‑1 OIL PUMP ASSY (11)
E07‑2-V1 OIL COOLING SYSTEM (15)
E07‑2-V2 OIL COOLING SYSTEM (18)
E08 WATER PUMP ASSY. (19)
E09 STARTING SYSTEM (7)
E18 FAN ASSY (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING SET (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky MAGNETO STATOR0800-032000-2000 Alternativy: 0800-031000-2000+0800-032000-3000 |
Počet 1 | Cena 4 193 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6×300180-030001-0090 Alternativy: 0180-030001-00001 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky INNER HEX SCREW30102-080020820 Alternativy: 30102-080020810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky MAGNETO ROTOR0JY0-031000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OVERRIDING CLUTCH0180-091200 |
Počet 1 | Cena 6 325 Kč |
