E02‑3-V1 CYLINDER ASSY
E01‑1-V1 LEFT CRANKCASE ASSY (57)
E01‑1-V2 LEFT CRANKCASE ASSY (55)
E01‑1-V3 LEFT CRANKCASE ASSY (55)
E01‑2-V1 RIGHT CRANKCASE ASSY (37)
E01‑2-V2 RIGHT CRANKCASE ASSY (38)
E01‑2-V3 RIGHT CRANKCASE ASSY (37)
E01‑3 CVT CASE ASSY (18)
E01‑4 LEFT CRANKCASE COVER ASSY (34)
E01‑V1 CRANKCASE ASSY (4)
E01‑V2 CRANKCASE ASSY (4)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2 CYLINDER HEAD NO.1 ASSY (28)
E02‑3-V1 CYLINDER ASSY (14)
E02‑3-V2 CYLINDER ASSY (14)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7)
E02‑5 INTAKE MANIFOLD ASSY (11)
E02‑6-V1 CYLINDER HEAD NO.2 ASSY (31)
E02‑6-V2 CYLINDER HEAD NO.2 ASSY (33)
E02‑6-V3 CYLINDER HEAD NO.2 ASSY (33)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7)
E02‑V1 CYLINDER HEAD @^ CYLINDER ASSY (7)
E02‑V2 CYLINDER HEAD @^ CYLINDER ASSY (7)
E03‑A MAGNETO ASSY. (5)
E03‑B MAGNETO ASSY.(EPS) (5)
E04 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY (14)
E05‑A CVT ASSY(NON SPEED LIMITED@^DIE THRUST COLLAR) (31)
E05‑B CVT ASSY(NON SPEED LIMITED@^V5 THRUST COLLAR) (32)
E06‑1 TRANSMISSION SYSTEM(1) (21)
E06‑2 TRANSMISSION SYSTEM(2) (44)
E06‑3 TRANSMISSION SYSTEM(3) (41)
E07‑1 OIL PUMP ASSY (11)
E07‑2-V1 OIL COOLING SYSTEM (15)
E07‑2-V2 OIL COOLING SYSTEM (18)
E08 WATER PUMP ASSY. (19)
E09 STARTING SYSTEM (7)
E18 FAN ASSY (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING SET (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|

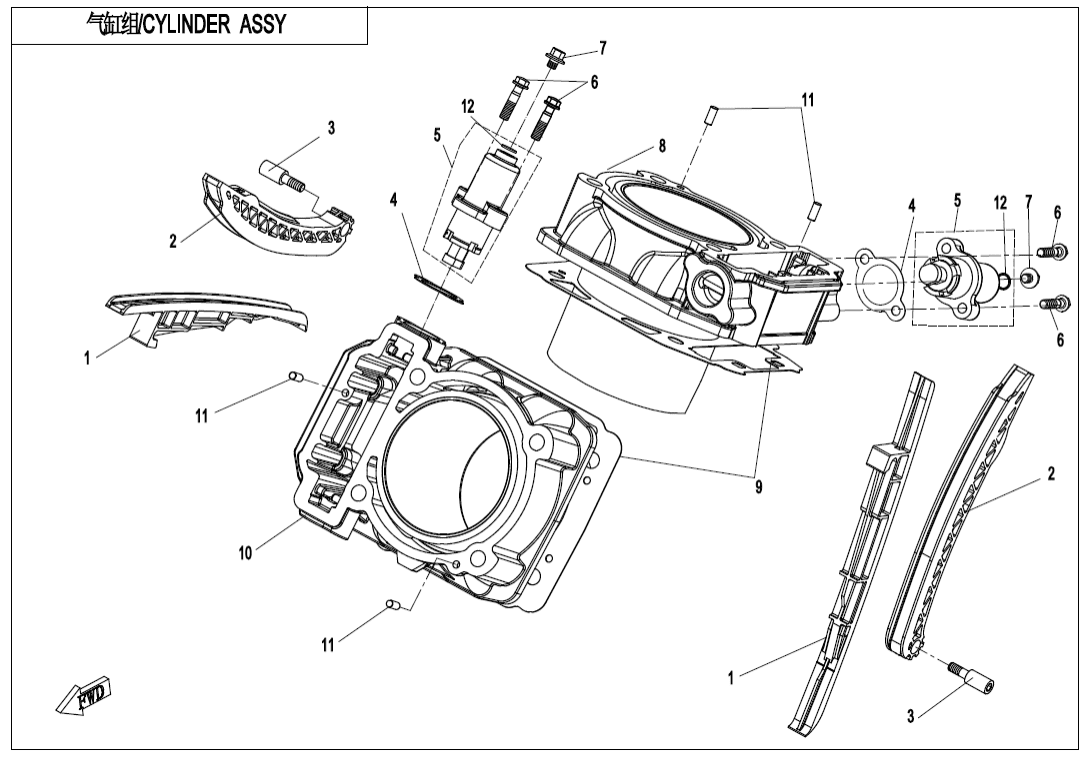

Číslo na výkresu 01 |
Název součástky Kód součástky GUIDE PLATE0JY0-023004 |
Počet 2 | Cena 261 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky TENSION PLATE0JY0-023003 |
Počet 2 | Cena 392 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SCREW, TENSIONER PLATE0800-023001 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky GASKET, TENSIONER0180-023003 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky TENSIONER COMP.0180-023200-0080 |
Počet 2 | Cena 522 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FLANGE BOLT M6*60JYA-023001 Alternativy: 0JYA-023001-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR CYLINDER BODY ASSY.0JY0-023200-00010 Alternativy: 0JY0-023200-10011 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR CYLINDER BODY ASSY.0JY0-023200-00020 Alternativy: 0JY0-023200-10021 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky GASKET, CYLINDER0800-023002 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT CYLINDER BODY ASSY.0JY0-023100-00010 Alternativy: 0JY0-023100-10011 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT CYLINDER BODY ASSY.0JY0-023100-00020 Alternativy: 0JY0-023100-10021 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky O-RING 8.2×1.90180-023201 Alternativy: 0700-011202 |
Počet 2 | Cena 14,51 Kč |
