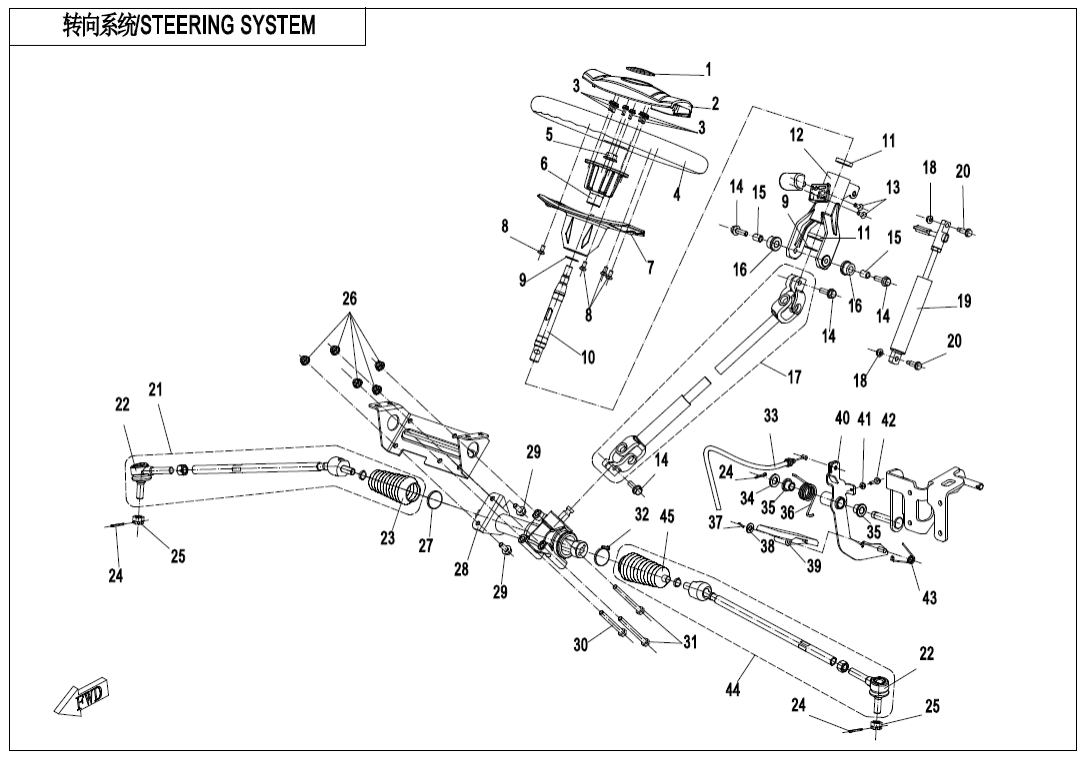

F10‑A STEERING SYSTEM(STANDARD)
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (12)
F01‑A LOCK KIT(STANDARD) (2)
F01‑B LOCK KIT(SUMITOMO) (2)
F02 MUFFLER (30)
F03 FRAME (45)
F04‑1 FRONT PLASTIC 1 (17)
F04‑2 FRONT PLASTIC 2 (32)
F04‑3 MIDDLE PLASTIC 1 (24)
F04‑4 MIDDLE PLASTIC 2 (21)
F04‑5 REAR PLASTIC 1 (40)
F04‑6 BOTTOM PLASTIC 2 (18)
F04‑7 MIDDLE PLASTIC 3(EPS) (8)
F05 FRONT SUSPENSION (42)
F06 REAR SUSPENSION (51)
F07 FRONT WHEEL (22)
F08‑A BRAKE SYSTEM(SUMITOMO) (49)
F08‑B BRAKE SYSTEM(STANDARD) (50)
F10‑A STEERING SYSTEM(STANDARD) (49)
F10‑B STEERING SYSTEM(EPS) (56)
F11 REAR WHEEL (23)
F12 FUEL TANK (23)
F13‑A SEAT(BLACK@^RED) (14)
F13‑B SEAT(BLACK@^GREY) (14)
F15‑1 ELECTRIC SYSTEM (48)
F15‑2 TOWING WINCH (14)
F15‑3 INJECTOR SYSTEM (10)
F16 LIGHT (15)
F17 DASHBOARD (6)
F18 COOLING SYSTEM (36)
F19‑1 DECAL WARNING (13)
F19‑2-A DECAL(FERRARI RED@^ROYAL BLUE@^CRYSTAL ORANGE) (1)
F19‑2-B DECAL(BLACK) (1)
F20 TOOLS (6)
F23 BUMPER (15)
F26‑1 BODY ACCESSORIESⅠ (4)
F26‑2 BODY ACCESSORIESⅡ (9)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (30)
F31 FRONT AXLE (61)
F32 GEAR SHIFTING (10)
F33‑A REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (56)
F33‑B REAR AXLE(NO DIFFERENTIAL) (52)
F34‑A 3‑POINT SEAT BELT (15)
F34‑B 5‑POINT SEAT BELT (8)
F37 SIDE DOORS (54)
F38 OWNER'S MANUAL (1)
F40 TOWBAR (8)
F41 AIR FILTER ASSY (14)
Motor (442)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CFMOTO LOGO 58×499060-190001 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky UPPER DECO COVER, STEERING DISC7030-102002 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky STEERING DISC7030-102100 |
Počet 1 | Cena 2 147 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Matice30204-122810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FIXING SEAT,STEERING DISC7030-100002 |
Počet 1 | Cena 899 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LOWER DECO COVER, STEERING DISC7000-102003 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SCREW COMP30112-060012410 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT2030801-02005 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky STEERING COLUMN7000-100001 |
Počet 1 | Cena 899 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Ložisko30400-02005 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky MOUNING BRACKET, STEERING DISC9060-101008 Alternativy: 9060-101008-00001 |
Počet 1 | Cena 1 509 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SCREW M6×1230107-060012410 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M8x2830006-080028810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky METAL BUSHING, STEERING COLUMN9060-100008 Alternativy: 9060-100008-00001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky NYLON BUSHING, STEERING COLUMN9060-100009 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky UNIVERSAL SHAFT，STEERING9060-104010-1000 |
Počet 1 | Cena 3 235 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky GAS SRPING9060-102000 Alternativy: 9060-102000-00001 |
Počet 1 | Cena 1 262 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky UPPER BOLT,GAS SPRING9060-102002 Alternativy: 9060-102002-00001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky STEERING TIE-ROD,RH7000-104200 Alternativy: 7000-104200-30000 |
Počet 1 | Cena 3 612 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky STEERING TIE-ROD,RH7000-104200-20000 Alternativy: 7000-104200-30000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky STEERING KNUCKLE ASSY.9030-101170 Alternativy: 9060-101170 |
Počet 2 | Cena 725 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky JACKET OF JOINT-R9060-104001-10000 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RH SLEEVE, TIE-ROD9060-104001 Alternativy: 9060-104001-10000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky 1-TYPE NUT9010-100002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky STEERING MOTOR9060-104060 |
Počet 1 | Cena 5 165 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky Šroub30019-080075810 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky Šroub30019-080090810 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9010-020007 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky THROTTLE CABLE7000-105020 Alternativy: 7000-105020-10000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky Podložka30306-120112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky Pouzdro9060-105002 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky TORSION SPRING, THROTTLE9060-105001 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky COTTER PIN30903-0202010 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky Podložka30306-080112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky THROTTLE PEDAL9060-105004 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky BRACKET, THROTTLE PEDAL9060-105010-1B000 |
Počet 1 | Cena 551 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky Matice30202-050110 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky BOLT M5x2030006-050020810 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky TORSION SPRING, FOOT PEDAL9060-105003 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky STEERING TIE-ROD,LH7000-104100 Alternativy: 7000-104100-30000 |
Počet 1 | Cena 3 482 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky STEERING TIE-ROD,LH7000-104100-20000 Alternativy: 7000-104100-30000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 45 |
Název součástky Kód součástky JACKET OF JOINT-L9060-104002-10000 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky LH SLEEVE, TIE-ROD9060-104002 Alternativy: 9060-104002-10000 |
Počet 1 | Cena 290 Kč |
