T1B (2017)

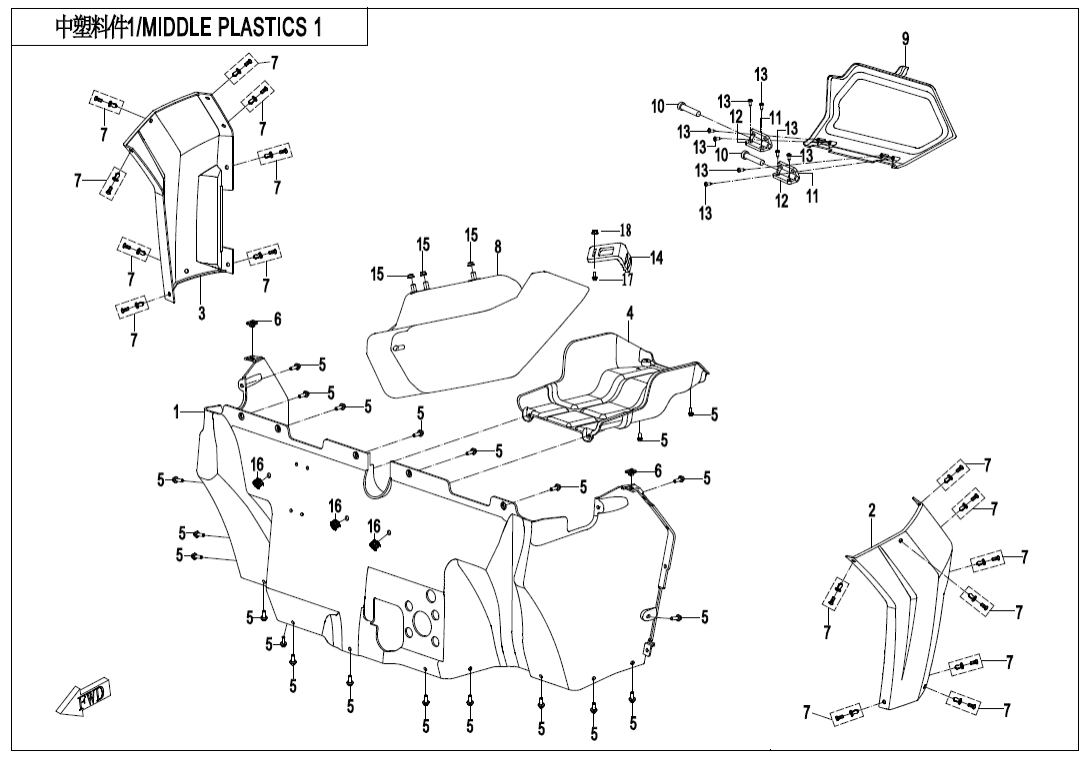

F04‑3 MIDDLE PLASTIC 1
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (12)
F01‑A LOCK KIT(STANDARD) (2)
F01‑B LOCK KIT(SUMITOMO) (2)
F02 MUFFLER (30)
F03 FRAME (45)
F04‑1 FRONT PLASTIC 1 (17)
F04‑2 FRONT PLASTIC 2 (32)
F04‑3 MIDDLE PLASTIC 1 (24)
F04‑4 MIDDLE PLASTIC 2 (21)
F04‑5 REAR PLASTIC 1 (40)
F04‑6 BOTTOM PLASTIC 2 (18)
F04‑7 MIDDLE PLASTIC 3(EPS) (8)
F05 FRONT SUSPENSION (42)
F06 REAR SUSPENSION (51)
F07 FRONT WHEEL (22)
F08‑A BRAKE SYSTEM(SUMITOMO) (49)
F08‑B BRAKE SYSTEM(STANDARD) (50)
F10‑A STEERING SYSTEM(STANDARD) (49)
F10‑B STEERING SYSTEM(EPS) (56)
F11 REAR WHEEL (23)
F12 FUEL TANK (23)
F13‑A SEAT(BLACK@^RED) (14)
F13‑B SEAT(BLACK@^GREY) (14)
F15‑1 ELECTRIC SYSTEM (48)
F15‑2 TOWING WINCH (14)
F15‑3 INJECTOR SYSTEM (10)
F16 LIGHT (15)
F17 DASHBOARD (6)
F18 COOLING SYSTEM (36)
F19‑1 DECAL WARNING (13)
F19‑2-A DECAL(FERRARI RED@^ROYAL BLUE@^CRYSTAL ORANGE) (1)
F19‑2-B DECAL(BLACK) (1)
F20 TOOLS (6)
F23 BUMPER (15)
F26‑1 BODY ACCESSORIESⅠ (4)
F26‑2 BODY ACCESSORIESⅡ (9)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (30)
F31 FRONT AXLE (61)
F32 GEAR SHIFTING (10)
F33‑A REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (56)
F33‑B REAR AXLE(NO DIFFERENTIAL) (52)
F34‑A 3‑POINT SEAT BELT (15)
F34‑B 5‑POINT SEAT BELT (8)
F37 SIDE DOORS (54)
F38 OWNER'S MANUAL (1)
F40 TOWBAR (8)
F41 AIR FILTER ASSY (14)
Motor (442)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Přední rám9060-040012-1000 |
Počet 1 | Cena 3 482 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT DECO PLATE,LH FERRARI RED9060-040007-0R40 |
Počet 1 | Cena 2 118 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT PROTECTOR (LH) NEW ROYAL BLUE9060-040007-0EC00 |
Počet 1 | Cena 2 118 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT DECO PLATE,LH CRYSTAL ORANGE9060-040007-0Y60 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT PROTECTOR (LH) PEARL BLACK9060-040007-0B300 |
Počet 1 | Cena 1 161 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT DECO PLATE,RH CRYSTAL ORANGE9060-040008-0Y60 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT PROTECTOR (RH) PEARL BLACK9060-040008-0B300 |
Počet 1 | Cena 1 161 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT DECO PLATE,RH FERRARI RED9060-040008-0R40 |
Počet 1 | Cena 2 118 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT PROTECTOR (RH) NEW ROYAL BLUE9060-040008-0EC00 |
Počet 1 | Cena 2 118 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WIRE GUARD, DASHBOARD9060-043001-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 22 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT CLIP M68030-040800 Alternativy: 8030-040800-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 16 | Cena 14,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FILE CASE7000-044101 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky COVER, FILE CASE7000-044102 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HINGE SHAFT,TRUNK9030-040013 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HINGE SEAT,TRUNK9030-040012 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky COVER,HINGE SHAFT9030-040014 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420095010 |
Počet 8 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky TIE BAND, RACK COVER7020-140002 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NUT M630204-060810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 1 | Cena 14,51 Kč |
