T1B (2017)

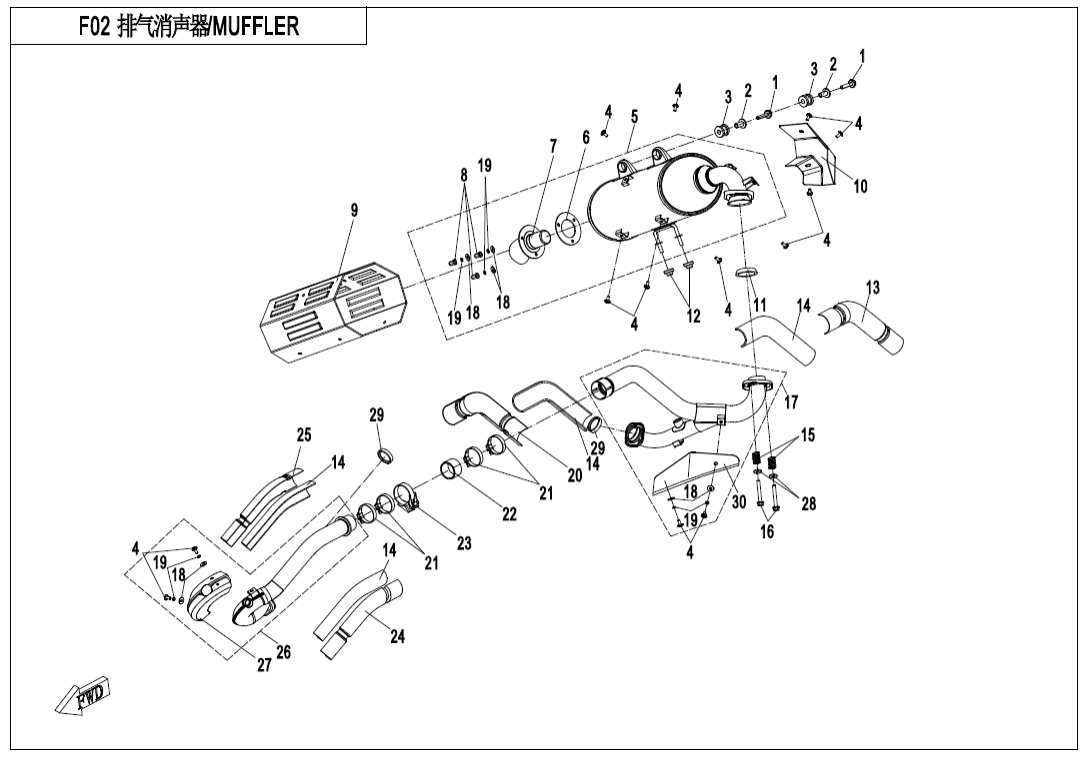

F02 MUFFLER
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (12)
F01‑A LOCK KIT(STANDARD) (2)
F01‑B LOCK KIT(SUMITOMO) (2)
F02 MUFFLER (30)
F03 FRAME (45)
F04‑1 FRONT PLASTIC 1 (17)
F04‑2 FRONT PLASTIC 2 (32)
F04‑3 MIDDLE PLASTIC 1 (24)
F04‑4 MIDDLE PLASTIC 2 (21)
F04‑5 REAR PLASTIC 1 (40)
F04‑6 BOTTOM PLASTIC 2 (18)
F04‑7 MIDDLE PLASTIC 3(EPS) (8)
F05 FRONT SUSPENSION (42)
F06 REAR SUSPENSION (51)
F07 FRONT WHEEL (22)
F08‑A BRAKE SYSTEM(SUMITOMO) (49)
F08‑B BRAKE SYSTEM(STANDARD) (50)
F10‑A STEERING SYSTEM(STANDARD) (49)
F10‑B STEERING SYSTEM(EPS) (56)
F11 REAR WHEEL (23)
F12 FUEL TANK (23)
F13‑A SEAT(BLACK@^RED) (14)
F13‑B SEAT(BLACK@^GREY) (14)
F15‑1 ELECTRIC SYSTEM (48)
F15‑2 TOWING WINCH (14)
F15‑3 INJECTOR SYSTEM (10)
F16 LIGHT (15)
F17 DASHBOARD (6)
F18 COOLING SYSTEM (36)
F19‑1 DECAL WARNING (13)
F19‑2-A DECAL(FERRARI RED@^ROYAL BLUE@^CRYSTAL ORANGE) (1)
F19‑2-B DECAL(BLACK) (1)
F20 TOOLS (6)
F23 BUMPER (15)
F26‑1 BODY ACCESSORIESⅠ (4)
F26‑2 BODY ACCESSORIESⅡ (9)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (30)
F31 FRONT AXLE (61)
F32 GEAR SHIFTING (10)
F33‑A REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (56)
F33‑B REAR AXLE(NO DIFFERENTIAL) (52)
F34‑A 3‑POINT SEAT BELT (15)
F34‑B 5‑POINT SEAT BELT (8)
F37 SIDE DOORS (54)
F38 OWNER'S MANUAL (1)
F40 TOWBAR (8)
F41 AIR FILTER ASSY (14)
Motor (442)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SPACER Ⅱ，MUFFLER9010-020300 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RUBBER CUSHION，MUFFLER I5BY2-020007 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x16A010-120003 Alternativy: 6NQ#-000206-6001 |
Počet 12 | Cena 29,04 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky MUFFLER BODY ASSY5BY2-021300-10000 |
Počet 1 | Cena 16 974 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SEAL GASKET5BY2-021001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SPAPK ARRESTOR5BY2-021400-10000 Alternativy: 5BY2-021400-10001 |
Počet 1 | Cena 1 074 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Matice30206-060510 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky OUTER HEAT INSULATION COVER,MUFFLER BODY5BY2-020001 |
Počet 1 | Cena 827 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HEAT INSULATION COVER, MUFFLER EXHAUST PIPE5BY2-020009 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky COLLAR，BIG7030-021002 |
Počet 1 | Cena 406 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RUBBER CUSHION，MUFFLER II5BY2-020008 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HEAT INSULATOR Ⅲ,EXHAUST PIPE5BY2-020004 |
Počet 1 | Cena 1 799 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HEAT INSULATOR7000-020005 |
Počet 4 | Cena 131 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SPRING, MUFFLER9AWA-021001 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub30006-080065810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky REAR EXHAUST PIPE, MUFFLER5BY2-021200 |
Počet 1 | Cena 4 207 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 7 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 7 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky HEAT INSULATOR Ⅳ,EXHAUST PIPE5BY2-020005 |
Počet 1 | Cena 1 117 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE7030-021305 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SEAL SLEEVE, GRAPHITE ⅠA000-020002 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CLAMP ⅡA000-020600 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky HEAT INSULATORⅠ,EXHAUST PIPE5BY2-020002 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky HEAT INSULATOR Ⅱ,EXHAUST PIPE5BY2-020003 |
Počet 1 | Cena 899 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky FRONT EXHAUST PIPE,MUFFLER5BY2-021100 |
Počet 1 | Cena 5 629 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky HEAT INSULATOR,EXHAUST PIPE7000-020030 |
Počet 1 | Cena 769 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Podložka30305-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BUSHING, EXHAUST PIPE0800-022300 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky HEAT INSULATOR Ⅴ,EXHAUST PIPE5BY2-020006 |
Počet 1 | Cena cena není stanovena | není skladem |
