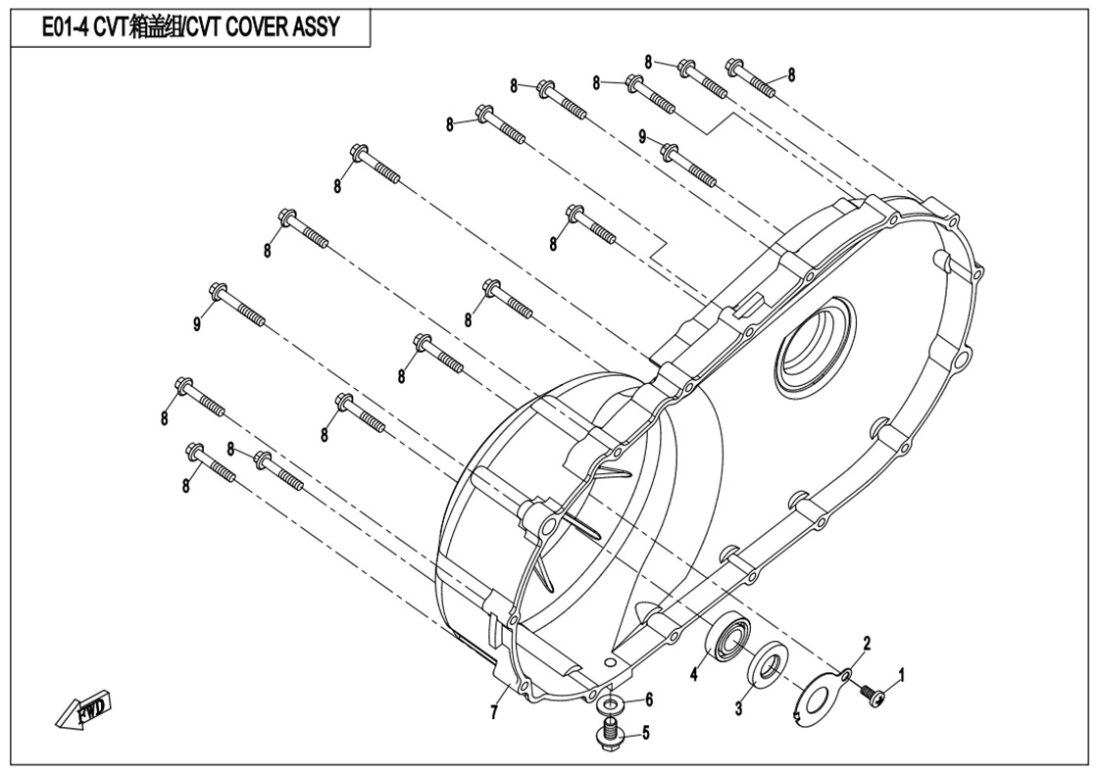

Víko bloku CVT
Levý blok motoru (51)
Pravý blok motoru (35)
CVT blok (13)
Víko bloku CVT (9)
Víko levého bloku motoru (19)
Hlava válce + válec (8)
Víko hlavy válce (5)
Hlava válce I (39)
Hlava válce II (38)
Tělo válce (6)
Vačková hřídel I (7)
Vačková hřídel II (7)
Sací potrubí (8)
Magneto stator (5)
Magneto stator s EPS (5)
Kliková hřídel + písty (14)
Spojka, variátor CVT (7)
Buben spojky (4)
Primární řemenice (6)
Převodovka I (20)
Převodovka II (15)
Převodovka III (36)
Převodovka IV (37)
Olejová pumpa (11)
Vodní pumpa (18)
Startér (7)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub (vrut)30105-060012420 Alternativy: 30105-060012410 |
Cena 15,54 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LIMITATOR, OIL SEAL0180-013206-0010 |
Cena 46,61 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky OIL SEAL 17×35×50180-013207 |
Cena 140 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Ložisko30400-01702 |
Cena 109 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x100010-080010-0010 |
Cena 15,54 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky WASHER 60010-060009 |
Cena 31,07 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CVT COVER0800-013201 |
Cena 2 874 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6×350010-013008-0010 |
Cena 15,54 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x450180-013208-0010 |
Cena 15,54 Kč |
