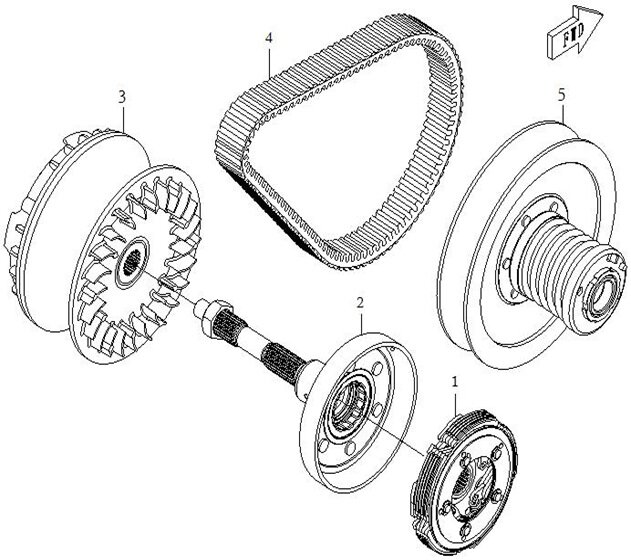

Spojka, variátor CVT (13)
Primární řemenice (13)
Sekundární řemenice (10)
Buben spojky (4)
Spojka (7)
Převodovka I (27)
Převodovka II (19)
Převodovka III (34)
Olejová pumpa (18)
Vodní pumpa (18)
Startér (13)
Ruční startér (16)
Systém EFI (13)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 1-1 |
Název součástky Kód součástky CLUTCH ASSY - s použitím motorové brzdy0180-054000 Alternativy: 0180-054000-0003 |
Cena 4 583 Kč | |
|
Číslo na výkresu 1-2 |
Název součástky Kód součástky CLUTCH ASSY - bez použití motorové brzdy0180-054000-1000 Alternativy: 0180-054000-1003 |
Cena 3 915 Kč | |
|
Číslo na výkresu 1-3 |
Název součástky Kód součástky CLUTCH ASSY - s použitím motorové brzdy0180-054000-0003 |
Cena 3 263 Kč | |
|
Číslo na výkresu 2-1 |
Název součástky Kód součástky CLUTCH HOUSING ASSY018A-053000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2-2 |
Název součástky Kód součástky CLUTCH HOUSING ASSY0180-053000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2-3 |
Název součástky Kód součástky CLUTCH HOUSING ASSY0180-053000-0003 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3-1 |
Název součástky Kód součástky DRIVE PULLEY0180-051000 |
Cena 4 195 Kč | |
|
Číslo na výkresu 3-2 |
Název součástky Kód součástky DRIVE PULLEY0180-051000-0003 |
Cena 7 054 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky ŘEMEN CVT0180-055000 Alternativy: 0180-055000-0003 |
Cena 4 519 Kč | |
|
Číslo na výkresu 5-1 |
Název součástky Kód součástky DRIVEN PULLEY0180-052000 |
Cena 7 675 Kč | |
|
Číslo na výkresu 5-2 |
Název součástky Kód součástky DRIVEN PULLEY0180-052000-0003 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5-3 |
Název součástky Kód součástky DRIVEN PULLEY0180-052000-0002 |
Cena 16 624 Kč |
