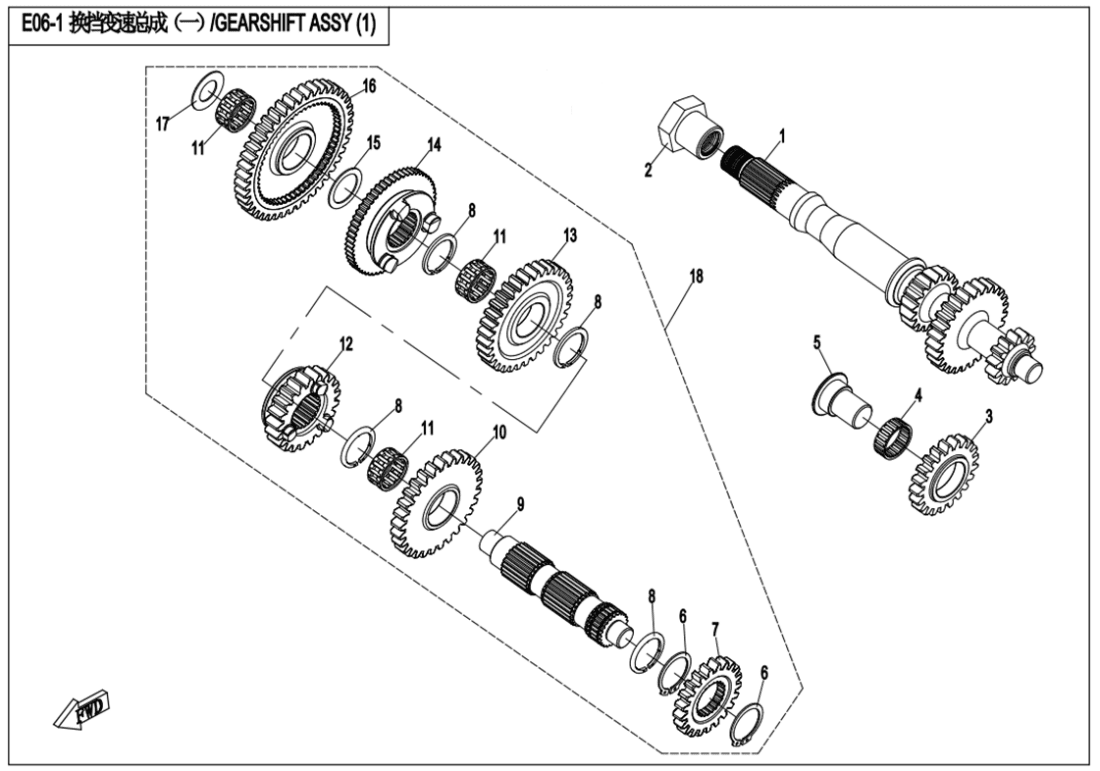

E06‑1 TRANSMISSION SYSTEM(1)(OLD)
E01 CRANK CASE ASSY (8)
E01‑1 LEFT CRANKCASE ASSY. (48)
E01‑1 LEFT CRANKCASE ASSY(FOR RUSSIA) (48)
E01‑2 RIGHT CRANKCASE ASSY. (34)
E01‑3 CVT CASE ASSY. (13)
E01‑4 LEFT CRANKCASE COVER ASSY. (23)
E01‑5 CVT COVER ASSY. (9)
E02‑1 CYLINDER HEAD COVER ASSY. (5)
E02‑2-V1 CYLINDER HEAD NO.1 ASSY. (36)
E02‑2-V2 CYLINDER HEAD NO.1 ASSY. (36)
E02‑3 CYLINDER ASSY. (7)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY. (7)
E02‑5 INTAKE MANIFOLD ASSY. (8)
E02‑6-V1 CYLINDER HEAD NO.2 ASSY. (38)
E02‑6-V2 CYLINDER HEAD NO.2 ASSY. (38)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY. (7)
E02‑V1 CYLINDER HEAD AND CYLINDER ASSY. (7)
E02‑V2 CYLINDER HEAD AND CYLINDER ASSY. (7)
E03‑A MAGNETO ASSY.(WITHOUT EPS) (5)
E03‑B MAGNETO ASSY.(WITH EPS) (5)
E04 CRANKSHAFT @^ CONNETING GOD @^ PISTON ASSY (17)
E05 CLUTCH AND CVT ASSY (7)
E05‑1 DRIVE PULLEY (6)
E05‑2-A DRIVEN PULLEY(HL) (9)
E05‑2-B DRIVEN PULLEY(CVtech) (7)
E05‑3 CLUTCH HOUSING ASSY (4)
E05‑4 CLUTCH ASSY (7)
E06‑1 TRANSMISSION SYSTEM(1)(OLD) (18)
E06‑1 TRANSMISSION SYSTEM(1)(NEW) (18)
E06‑2 TRANSMISSION SYSTEM (2) (42)
E06‑3 TRANSMISSION SYSTEM(3) (37)
E07 OIL PUMP ASSY. (11)
E08 WATER PUMP ASSY. (18)
E09 STARTING SYSTEM (7)
E18 FAN ASSY. (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky MAIN SHAFT, GEARSHIFT0800-060004 Alternativy: 0800-060004-10000 |
Počet 1 | Cena 4 832 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NUT, MAIN DRIVE SHAFT0800-060001 Alternativy: 0800-060001-00001 |
Počet 1 | Cena 124 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky INTERMEDIATE GEAR, REVERSE0800-060003 |
Počet 1 | Cena 580 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky NEEDLE BEARING30402-02500 |
Počet 1 | Cena 357 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky INTERMEDIATE GEAR SHAFT, REVERSE0800-060002 |
Počet 1 | Cena 249 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT2930801-02905 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GEAR,PARKING0800-061009 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CIRCLIP 290800-061007 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DRIVEN SHAFT0800-061001 |
Počet 1 | Cena 1 258 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DRIVEN GEAR, REVERSE0800-061008-1000 Alternativy: 0JWA-0610B0 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NEEDLE BEARING30402-02402 |
Počet 3 | Cena 77,68 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky OUTPUT GEAR, COUNTERSHAFT0800-061006-1000 Alternativy: 0JWA-0610A0 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DRIVEN GEAR, HIGH RANGE0800-061005-2000 Alternativy: 0JWA-061005 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SLIDING BUSH, GEARSHIFT0800-061004-1000 Alternativy: 0JWA-061004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky WASHER 24.5×33.5×10800-061003 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DRIVEN GEAR, LOW RANGE0800-061100 Alternativy: 0JWA-0610B0-30000 |
Počet 1 | Cena 2 455 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky WASHER 17.5×32×10800-061002 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky COUNTERSHAFT ASSY0800-061000-2000 Alternativy: 0JWA-061000 |
Počet 1 | Cena 8 359 Kč |
