T1B (2017)
Motor

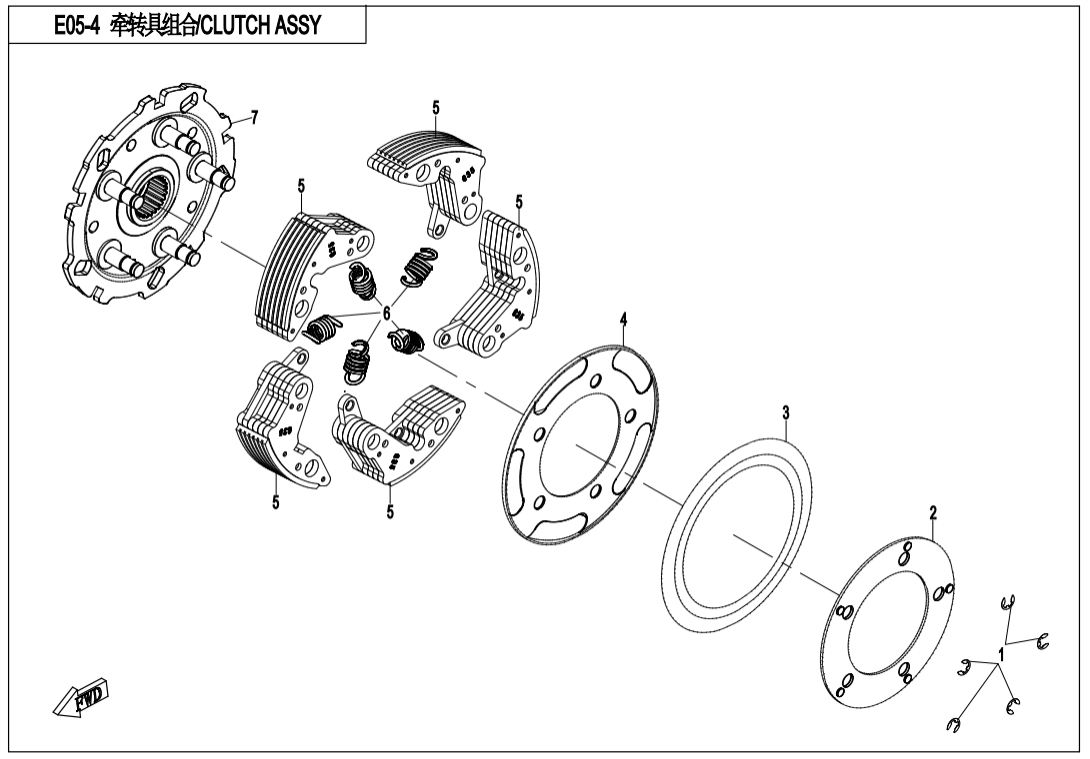

E05‑4 CLUTCH ASSY
E01 CRANK CASE ASSY (8)
E01‑1 LEFT CRANKCASE ASSY. (48)
E01‑1 LEFT CRANKCASE ASSY(FOR RUSSIA) (48)
E01‑2 RIGHT CRANKCASE ASSY. (34)
E01‑3 CVT CASE ASSY. (13)
E01‑4 LEFT CRANKCASE COVER ASSY. (23)
E01‑5 CVT COVER ASSY. (9)
E02‑1 CYLINDER HEAD COVER ASSY. (5)
E02‑2-V1 CYLINDER HEAD NO.1 ASSY. (36)
E02‑2-V2 CYLINDER HEAD NO.1 ASSY. (36)
E02‑3 CYLINDER ASSY. (7)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY. (7)
E02‑5 INTAKE MANIFOLD ASSY. (8)
E02‑6-V1 CYLINDER HEAD NO.2 ASSY. (38)
E02‑6-V2 CYLINDER HEAD NO.2 ASSY. (38)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY. (7)
E02‑V1 CYLINDER HEAD AND CYLINDER ASSY. (7)
E02‑V2 CYLINDER HEAD AND CYLINDER ASSY. (7)
E03‑A MAGNETO ASSY.(WITHOUT EPS) (5)
E03‑B MAGNETO ASSY.(WITH EPS) (5)
E04 CRANKSHAFT @^ CONNETING GOD @^ PISTON ASSY (17)
E05 CLUTCH AND CVT ASSY (7)
E05‑1 DRIVE PULLEY (6)
E05‑2-A DRIVEN PULLEY(HL) (9)
E05‑2-B DRIVEN PULLEY(CVtech) (7)
E05‑3 CLUTCH HOUSING ASSY (4)
E05‑4 CLUTCH ASSY (7)
E06‑1 TRANSMISSION SYSTEM(1)(OLD) (18)
E06‑1 TRANSMISSION SYSTEM(1)(NEW) (18)
E06‑2 TRANSMISSION SYSTEM (2) (42)
E06‑3 TRANSMISSION SYSTEM(3) (37)
E07 OIL PUMP ASSY. (11)
E08 WATER PUMP ASSY. (18)
E09 STARTING SYSTEM (7)
E18 FAN ASSY. (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RETAINER0180-054005-0003 |
Počet 5 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SIDE WASHER0180-054002-0003 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Podložka0180-054004-0003 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SPRING SEAT0180-054003-0003 Alternativy: 0180-054003 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WEIGHT ROLLER0800-054200 |
Počet 5 | Cena 363 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RETURN SPRING, CLUTCH0180-054001-0003 |
Počet 5 | Cena 102 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FIXING PLATE ASSY.0800-054100 |
Počet 1 | Cena 3 612 Kč |
