T1B (2017)
Motor

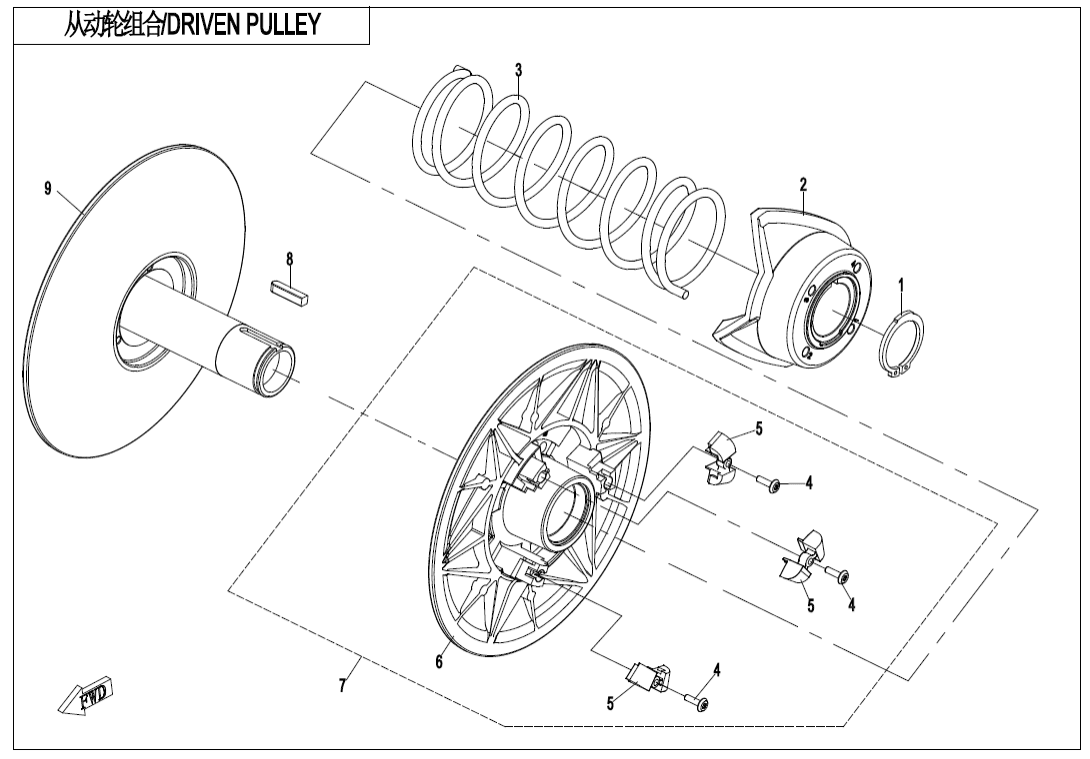

E05‑2-A DRIVEN PULLEY(HL)
E01 CRANK CASE ASSY (8)
E01‑1 LEFT CRANKCASE ASSY. (48)
E01‑1 LEFT CRANKCASE ASSY(FOR RUSSIA) (48)
E01‑2 RIGHT CRANKCASE ASSY. (34)
E01‑3 CVT CASE ASSY. (13)
E01‑4 LEFT CRANKCASE COVER ASSY. (23)
E01‑5 CVT COVER ASSY. (9)
E02‑1 CYLINDER HEAD COVER ASSY. (5)
E02‑2-V1 CYLINDER HEAD NO.1 ASSY. (36)
E02‑2-V2 CYLINDER HEAD NO.1 ASSY. (36)
E02‑3 CYLINDER ASSY. (7)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY. (7)
E02‑5 INTAKE MANIFOLD ASSY. (8)
E02‑6-V1 CYLINDER HEAD NO.2 ASSY. (38)
E02‑6-V2 CYLINDER HEAD NO.2 ASSY. (38)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY. (7)
E02‑V1 CYLINDER HEAD AND CYLINDER ASSY. (7)
E02‑V2 CYLINDER HEAD AND CYLINDER ASSY. (7)
E03‑A MAGNETO ASSY.(WITHOUT EPS) (5)
E03‑B MAGNETO ASSY.(WITH EPS) (5)
E04 CRANKSHAFT @^ CONNETING GOD @^ PISTON ASSY (17)
E05 CLUTCH AND CVT ASSY (7)
E05‑1 DRIVE PULLEY (6)
E05‑2-A DRIVEN PULLEY(HL) (9)
E05‑2-B DRIVEN PULLEY(CVtech) (7)
E05‑3 CLUTCH HOUSING ASSY (4)
E05‑4 CLUTCH ASSY (7)
E06‑1 TRANSMISSION SYSTEM(1)(OLD) (18)
E06‑1 TRANSMISSION SYSTEM(1)(NEW) (18)
E06‑2 TRANSMISSION SYSTEM (2) (42)
E06‑3 TRANSMISSION SYSTEM(3) (37)
E07 OIL PUMP ASSY. (11)
E08 WATER PUMP ASSY. (18)
E09 STARTING SYSTEM (7)
E18 FAN ASSY. (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CIRCLIP 380800-052004 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SPRING SEAT0800-052002 |
Počet 1 | Cena 1 074 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PRESSURE SPRING0800-052003 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SCREW M4X140800-052205 Alternativy: 0GR0-052006 |
Počet 3 | Cena 72,54 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SLIDING PIECE0800-052204 |
Počet 3 | Cena 174 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SLIDING FLANGE0800-052201 |
Počet 1 | Cena 2 568 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DRIVEN SLIDING PULLEY0800-052200 |
Počet 1 | Cena 3 206 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky KEY0800-052005 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FIXED PULLEY, DRIVEN0800-052100 |
Počet 1 | Cena 4 991 Kč |
