T1B (2017)

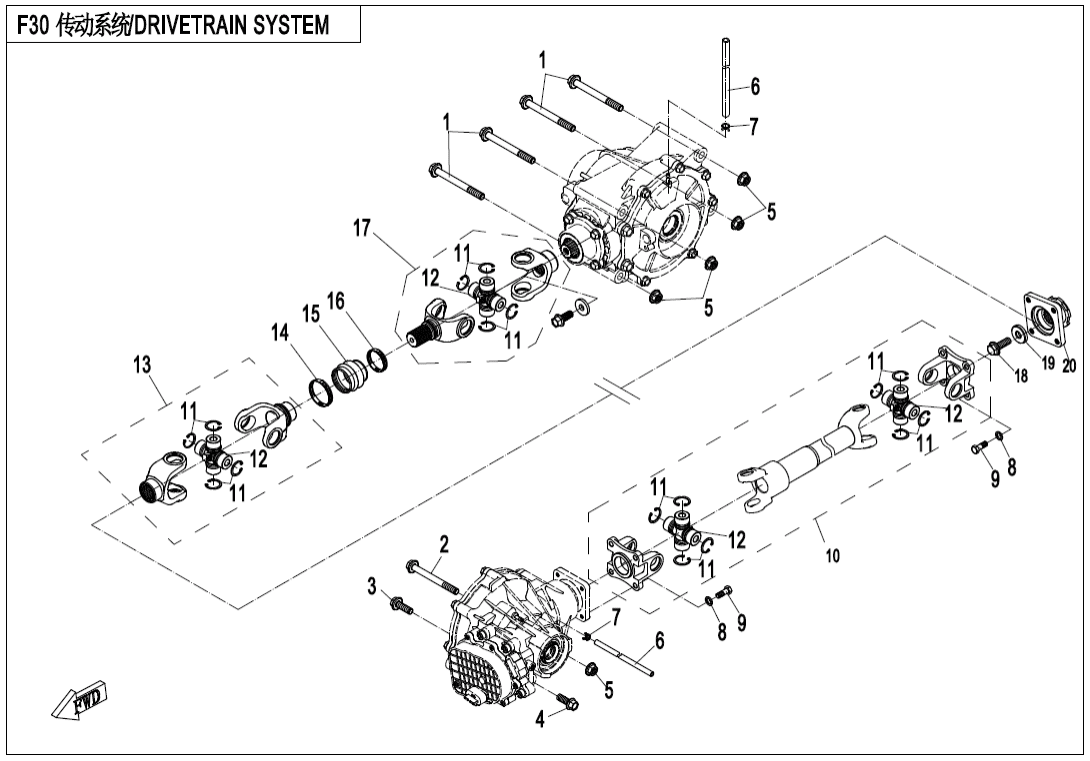

F30 DRIVETRAIN SYSTEM
F00‑1 ENGINE MOUNTING PARTS (10)
F00‑2 CVT AIR PIPE (11)
F01 LOCK KIT (2)
F02 MUFFLER (34)
F03 FRAME (32)
F04‑1 FRONT PLASTICS (44)
F04‑2 FRONT PLASTICS (12)
F04‑3 MIDDLE PLASTICS (16)
F04‑4 MIDDLE PLASTICS (20)
F05 FRONT SUSPENSION (38)
F06 REAR SUSPENSION (41)
F07 FRONT WHEEL (32)
F08 BRAKE SYSTEM (46)
F10‑A STEERING SYSTEM (59)
F10‑B STEERING SYSTEM( EPS) (64)
F11 REAR WHEEL (32)
F12 FUEL TANK (25)
F13 SEAT (12)
F15‑1 ELECTRIC SYSTEM (60)
F15‑2 TOWING WINCH (13)
F15‑3 FUEL INJECTION SYSTEM (11)
F16 LIGHTS (20)
F17 DASHBOARD (5)
F18‑1 WATER COOLING SYSTEM (38)
F18‑2 OIL COOLING SYSTEM (9)
F19‑1 DECAL KITS (WARNING) (17)
F19‑2-A DECAL KITS(CRYSTAL ORANGE) (1)
F19‑2-B DECAL KITS(TITANIUM GRAY) (1)
F19‑2-C DECAL KITS(NEW MAPLE CAMO) (1)
F20 TOOLS (5)
F22‑1 CARGO BOX (20)
F22‑2 CARGO BOX (25)
F22‑3 CARGO BOX (50)
F23 BUMPER @^ CAB FRAME (18)
F26‑1 BODY ACCESSORIES (21)
F26‑2 BODY ACCESSORIES (11)
F26‑3 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (10)
F28 REAR CV SHAFT (9)
F30 DRIVETRAIN SYSTEM (20)
F31 FRONT AXLE (61)
F32 GEAR SHIFTING (9)
F33‑A REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (56)
F33‑C REAR AXLE(NO DIFFERENTIAL) (51)
F34 3‑POINT SEAT BELT (15)
F37 SIDE DOORS (14)
F38 OWNER'S MANUAL (1)
F40 TOWBAR (4)
F41 AIR FILTER ASSY. (10)
Motor (401)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub30006-102120810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Šroub30006-102130810 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Šroub30006-102030810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Šroub30006-102025810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BREATHER HOSE, FRONT GEAR CASE9010-310001 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Podložka30306-080112 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M8×1×229010-290001 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT DRIVE SHAFT7030-290100-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CIRCLIP FOR HOLE A-D2530800-02505 |
Počet 16 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky UNIVERSAL JOINT Φ25X647020-290130-10000 |
Počet 4 | Cena 682 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR DRIVE SHAFT ASSY 15UWB-300110 |
Počet 1 | Cena 1 799 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BIG RING9CR6-300202 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky DUST BOOT9CR6-300203-10000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SMALL RING9CR6-300204 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky REAR DRIVE SHAFT ASSY 25UWB-300120 |
Počet 1 | Cena 1 843 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M10×3030006-100030810 Alternativy: 30006-102030810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky GASKET7020-290002 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky COUPLER, COUNTER7020-300010 |
Počet 1 | Cena 1 509 Kč |
