Gladiator UTV800

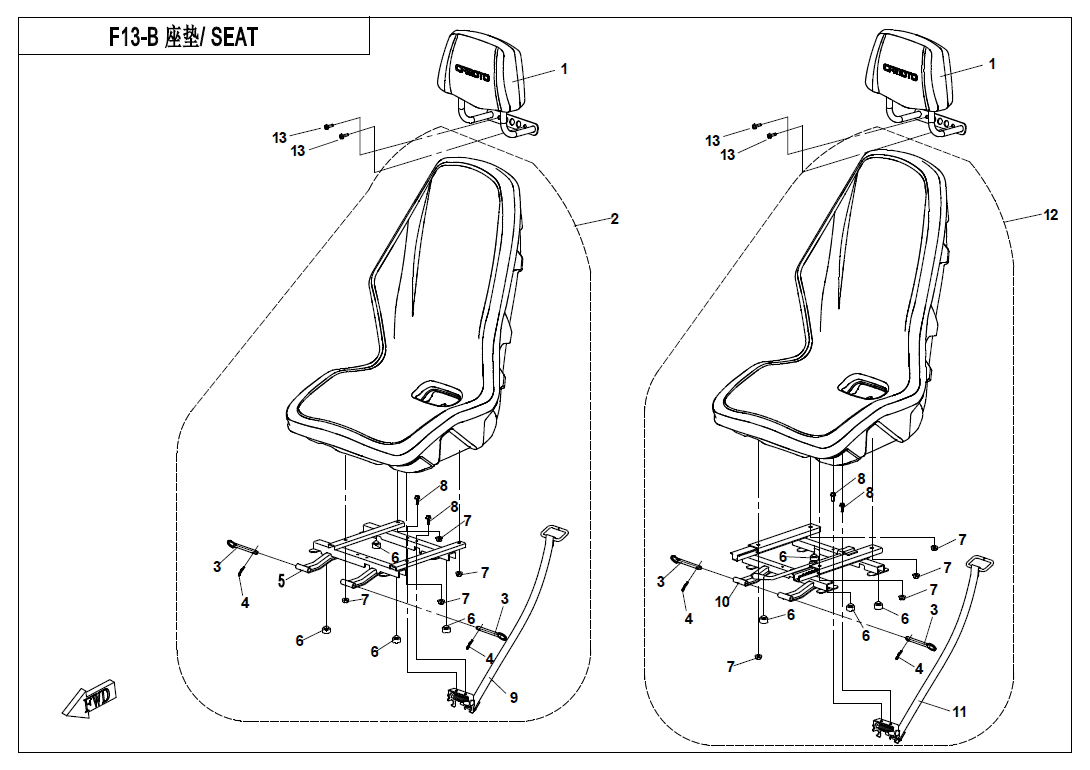

EU2 (2019) F13‑B SEAT(FOR 5‑POINT BELT) F00‑1 CVT AIR PIPE@^SIDE COVER (11)  F00‑2 ENGINE MOUNTING PARTS (11)  F01‑A LOCK KIT(ORDINARY) (2)  F01‑B LOCK KIT(SUMITOMO) (2)  F02‑A-V1 MUFFLER(ORDINARY) (34)  F02‑A-V2 MUFFLER(ORDINARY) (34)  F02‑B-V1 MUFFLER(FOR AUSTRALIA ONLY) (34)  F02‑B-V2 MUFFLER(FOR AUSTRALIA ONLY) (34)  F03‑V1 FRAME (28)  F03‑V2 FRAME (28)  F04‑1 FRONT PLASTIC (50)  F04‑2 MIDDLE PLASTIC (12)  F04‑3 REAR PLASTIC (16)  F04‑4 BOTTOM PLASTIC (22)  F05 FRONT SUSPENSION (38)  F06 REAR SUSPENSION (45)  F07 FRONT WHEEL (19)  F08‑A BRAKE SYSTEM(ORDINARY) (42)  F08‑B BRAKE SYSTEM(SINTERED PAD) (42)  F10‑A-A STEERING SYSTEM(WITHOUT EPS,SOMIC STEERING TIE‑ROD) (59)  F10‑A-B‑V1 STEERING SYSTEM(WITHOUT EPS,CCVI STEERING TIE‑ROD) (59)  F10‑A-B‑V2 STEERING SYSTEM(WITHOUT EPS,CCVI STEERING TIE‑ROD) (59)  F10‑A-B‑V3 STEERING SYSTEM(WITHOUT EPS,CCVI STEERING TIE‑ROD) (59)  F10‑B-A STEERING SYSTEM(WITH EPS,SOMIC STEERING TIE‑ROD) (64)  F10‑B-B‑V1 STEERING SYSTEM(WITH EPS,CCVI STEERING TIE‑ROD) (64)  F10‑B-B‑V2 STEERING SYSTEM(WITH EPS,CCVI STEERING TIE‑ROD) (64)  F10‑B-B‑V3 STEERING SYSTEM(WITH EPS,CCVI STEERING TIE‑ROD) (64)  F11 REAR WHEEL (19)  F12‑V1 FUEL TANK (25)  F12‑V2 FUEL TANK (22)  F13‑A SEAT (ORDINARY) (12)  F13‑B SEAT(FOR 5‑POINT BELT) (13)  F15‑1-A ELECTRIC SYSTEM (69)  F15‑1-B ELECTRIC SYSTEM(RU) (66)  F15‑2 TOWING WINCH (13)  F15‑3 ELECTRIC SYSTEM(LOF) (5)  F15‑4 FUEL INJECTION SYSTEM (17)  F16‑A LIGHT (28)  F16‑B-V1 LIGHT(POLICE) (4)  F16‑B-V2 LIGHT(POLICE) (6)  F17 DASHBOARD (6)  F18‑1 WATER COOLING SYSTEM (38)  F18‑2 OIL COOLING SYSTEM (9)  F19‑A RUSSIAN WARNING DECALS (13)  F19‑B ARGENTINA WARNING DECALS (15)  F19‑C EUROPE WARNING DECALS (18)  F19‑D AUSTRALIA BRAND DECALS (1)  F19‑E RUSSIAN CHARACTER DECALS (7)  F19‑F U8 CHARACTER DECALS (6)  F19‑G U8 INJECTED BLACK CHARACTER DECALS (7)  F19‑H U8 INJECTED PEARL BLUE (7)  F19‑I AUSTRIA SPECIAL AGRICULTURA (1)  F19‑J REFLECTIVE LABEL (3)  F20‑V1 TOOLS (5)  F20‑V2 TOOLS (6)  F22‑1 CARGO BOX (31)  F22‑2 CARGO BOX (53)  F23 BUMPER (20)  F26‑1 BODY ACCESSORIES (21)  F26‑2 BODY ACCESSORIES (11)  F26‑3 BODY ACCESSORIES (5)  F27‑A FRONT CV SHAFT (11)  F27‑B FRONT CV SHAFT (11)  F27‑C FRONT CV SHAFT (10)  F28‑A REAR CV SHAFT (10)  F28‑B REAR CV SHAFT (10)  F28‑C REAR CV SHAFT (10)  F30 DRIVETRAIN SYSTEM (22)  F31 FRONT AXLE (63)  F32 GEAR SHIFTING (9)  F33 REAR AXLE (40)  F34‑A-V1 THREE POINT SEAT BELT (14)  F34‑A-V2 THREE POINT SEAT BELT (18)  F34‑B-V1 FIVE POINT SEAT BELTS (8)  F34‑B-V2 5‑POINT SEAT BELT (7)  F37 SIDE DOORS (14)  F38 OWNER'S MANUAL (3)  F40‑A TOWBAR (UNITARY) (6)  F40‑B TOWBAR (SPLIT) (7)  F40‑C-V2 TOWBER(2018 CONDITION) (6)  F41 AIR FILTER ASSY. (10)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

HEAD REST

703A-133000

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
02
Název součástky
Kód součástky

RH SEAT ASSY

703A-132000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
03
Název součástky
Kód součástky

PIN SHAFT, HINGE

703A-131160

Počet 4 Cena 261
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

LOCK PIN

30910-0183220

Počet 4 Cena 58,03
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

BRACKET,RH SEAT

703A-132300

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
06
Název součástky
Kód součástky

RUBBER MAT,SEAT

703A-131001

Počet 8 Cena cena není stanovena není skladem
Číslo
na výkresu
07
Název součástky
Kód součástky

NUT M8

30200-080810

Počet 8 Cena 29,02
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

BOLT M6x12

30006-060012810

Alternativy: 30006-060012870

Počet 4 Cena 14,51
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

TIE BAND, RH SEAT

703A-132400

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
10
Název součástky
Kód součástky

BRACKET,LH SEAT

703A-131300

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
11
Název součástky
Kód součástky

TIE BAND, LH SEAT

703A-131400

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
12
Název součástky
Kód součástky

SEAT COMP.(LH)

703A-131000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
13
Název součástky
Kód součástky

Šroub

30006-080016810

Počet 4 Cena 14,51
 ks
