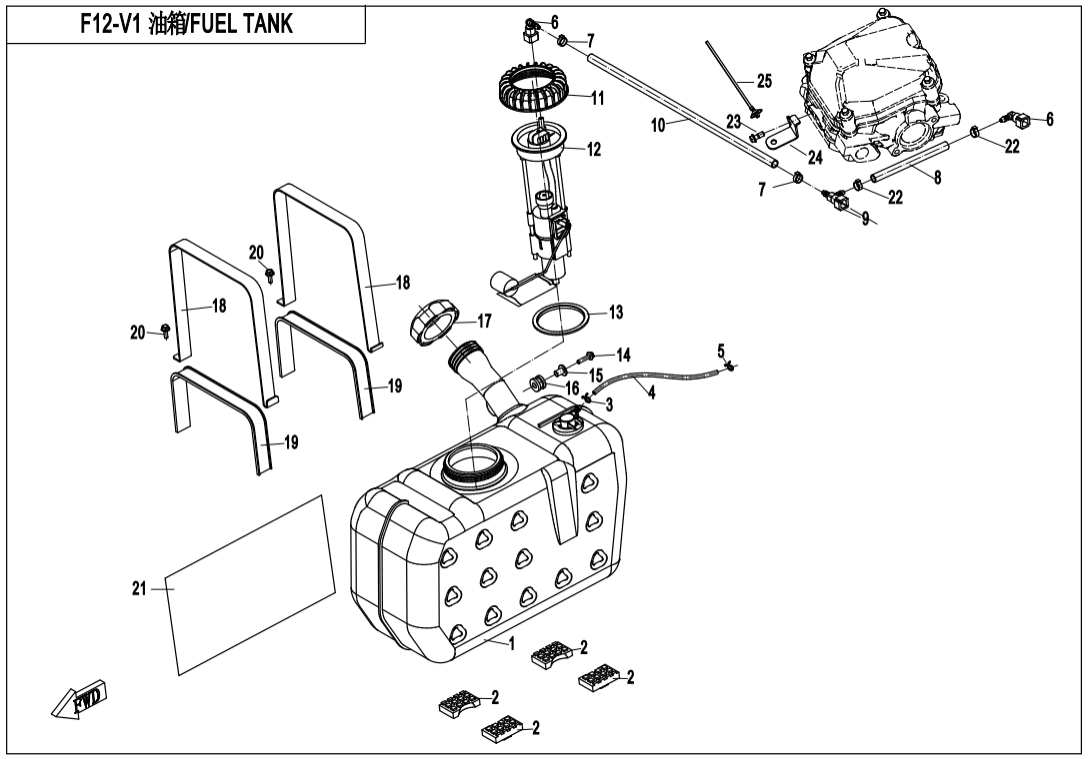

| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FUEL TANK ASSY.7030-120100 |
Počet 1 | Cena 7 399 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CUSHION MAT, FUEL TANK6060-120001 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CLAMP A1030601-110010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FUEL VAPOR HOSE7030-120001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CLAMP A1230601-112010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP φ16.67020-120006 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky HIGH PRESSURE FUEL HOSE 37020-120230-1000 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky T-JOINT，QUICK7020-120400-1000 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HIGH PRESSURE FUEL HOSE7030-120010-1000 Alternativy: 7030-120010-10001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CAP, FUEL PUMP7020-120101 Alternativy: 9AWV-120101-2500 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FUEL PUMP7020-150900 |
Počet 1 | Cena 9 125 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SEAL RING, FUEL PUMP7020-120102 Alternativy: 9AWV-120102-2500 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RUBBER BUSH，FUEL TANK9010-120310 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR RUBBER BUFFER，FUEL TANK9010-120007 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CAP, FUEL TANK7030-120060 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky STRIP, FUEL TANK7030-120002 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky RUBBER DAMPER5190-020102 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky HEAT INSULATION PAPER7030-120004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BRACKET, FUEL HOSE7030-120231 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 1 | Cena 29,02 Kč |
