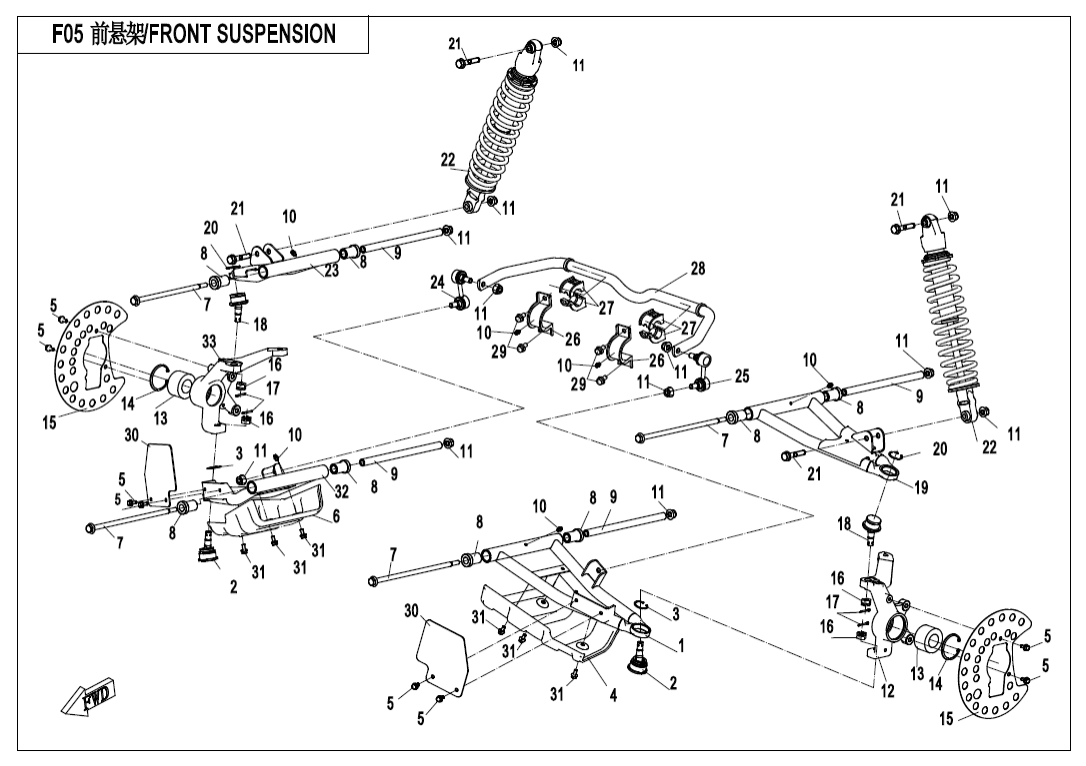

F05 FRONT SUSPENSION
F00‑1 CVT AIR PIPE@^SIDE COVER (11)
F00‑2 ENGINE MOUNTING PARTS (11)
F01‑A LOCK KIT(ORDINARY) (2)
F01‑B LOCK KIT(SUMITOMO) (2)
F02‑A-V1 MUFFLER(ORDINARY) (34)
F02‑A-V2 MUFFLER(ORDINARY) (34)
F02‑B-V1 MUFFLER(FOR AUSTRALIA ONLY) (34)
F02‑B-V2 MUFFLER(FOR AUSTRALIA ONLY) (34)
F03‑V1 FRAME (28)
F03‑V2 FRAME (28)
F04‑1 FRONT PLASTIC (50)
F04‑2 MIDDLE PLASTIC (12)
F04‑3 REAR PLASTIC (16)
F04‑4 BOTTOM PLASTIC (22)
F05 FRONT SUSPENSION (38)
F06 REAR SUSPENSION (45)
F07 FRONT WHEEL (19)
F08‑A BRAKE SYSTEM(ORDINARY) (42)
F08‑B BRAKE SYSTEM(SINTERED PAD) (42)
F10‑A-A STEERING SYSTEM(WITHOUT EPS,SOMIC STEERING TIE‑ROD) (59)
F10‑A-B‑V1 STEERING SYSTEM(WITHOUT EPS,CCVI STEERING TIE‑ROD) (59)
F10‑A-B‑V2 STEERING SYSTEM(WITHOUT EPS,CCVI STEERING TIE‑ROD) (59)
F10‑A-B‑V3 STEERING SYSTEM(WITHOUT EPS,CCVI STEERING TIE‑ROD) (59)
F10‑B-A STEERING SYSTEM(WITH EPS,SOMIC STEERING TIE‑ROD) (64)
F10‑B-B‑V1 STEERING SYSTEM(WITH EPS,CCVI STEERING TIE‑ROD) (64)
F10‑B-B‑V2 STEERING SYSTEM(WITH EPS,CCVI STEERING TIE‑ROD) (64)
F10‑B-B‑V3 STEERING SYSTEM(WITH EPS,CCVI STEERING TIE‑ROD) (64)
F11 REAR WHEEL (19)
F12‑V1 FUEL TANK (25)
F12‑V2 FUEL TANK (22)
F13‑A SEAT (ORDINARY) (12)
F13‑B SEAT(FOR 5‑POINT BELT) (13)
F15‑1-A ELECTRIC SYSTEM (69)
F15‑1-B ELECTRIC SYSTEM(RU) (66)
F15‑2 TOWING WINCH (13)
F15‑3 ELECTRIC SYSTEM(LOF) (5)
F15‑4 FUEL INJECTION SYSTEM (17)
F16‑A LIGHT (28)
F16‑B-V1 LIGHT(POLICE) (4)
F16‑B-V2 LIGHT(POLICE) (6)
F17 DASHBOARD (6)
F18‑1 WATER COOLING SYSTEM (38)
F18‑2 OIL COOLING SYSTEM (9)
F19‑A RUSSIAN WARNING DECALS (13)
F19‑B ARGENTINA WARNING DECALS (15)
F19‑C EUROPE WARNING DECALS (18)
F19‑D AUSTRALIA BRAND DECALS (1)
F19‑E RUSSIAN CHARACTER DECALS (7)
F19‑F U8 CHARACTER DECALS (6)
F19‑G U8 INJECTED BLACK CHARACTER DECALS (7)
F19‑H U8 INJECTED PEARL BLUE (7)
F19‑I AUSTRIA SPECIAL AGRICULTURA (1)
F19‑J REFLECTIVE LABEL (3)
F20‑V1 TOOLS (5)
F20‑V2 TOOLS (6)
F22‑1 CARGO BOX (31)
F22‑2 CARGO BOX (53)
F23 BUMPER (20)
F26‑1 BODY ACCESSORIES (21)
F26‑2 BODY ACCESSORIES (11)
F26‑3 BODY ACCESSORIES (5)
F27‑A FRONT CV SHAFT (11)
F27‑B FRONT CV SHAFT (11)
F27‑C FRONT CV SHAFT (10)
F28‑A REAR CV SHAFT (10)
F28‑B REAR CV SHAFT (10)
F28‑C REAR CV SHAFT (10)
F30 DRIVETRAIN SYSTEM (22)
F31 FRONT AXLE (63)
F32 GEAR SHIFTING (9)
F33 REAR AXLE (40)
F34‑A-V1 THREE POINT SEAT BELT (14)
F34‑A-V2 THREE POINT SEAT BELT (18)
F34‑B-V1 FIVE POINT SEAT BELTS (8)
F34‑B-V2 5‑POINT SEAT BELT (7)
F37 SIDE DOORS (14)
F38 OWNER'S MANUAL (3)
F40‑A TOWBAR (UNITARY) (6)
F40‑B TOWBAR (SPLIT) (7)
F40‑C-V2 TOWBER(2018 CONDITION) (6)
F41 AIR FILTER ASSY. (10)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT LOWER SWING ARM，LH703A-050210 Alternativy: 703A-050210-10000 |
Počet 1 | Cena 2 669 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT LOWER SWING ARM ASSY, LH703A-050210-10000 |
Počet 1 | Cena 2 669 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BALL PIN COMP.9060-050900-10000 |
Počet 2 | Cena 856 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BALL PIN COMP.9060-050900 Alternativy: 9060-050900-10000 |
Počet 2 | Cena 856 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT 3430801-03405 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky COVER，FRONT SWING ARM（LH）7030-040721 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky GUARD, FRONT SWING ARM(RH)7030-040731 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SHAFT, FRONT SWNG ARM4060-050101 |
Počet 4 | Cena 174 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LONG BUSH，SWING ARM9060-050002 |
Počet 8 | Cena 218 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPACER, FRONT SWING ARM9060-050101 Alternativy: 9060-050101-00002 |
Počet 4 | Cena 203 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPACER, FRONT SWING ARM9060-050101-00001 Alternativy: 9060-050101-00002 |
Počet 4 | Cena 174 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky GREASE NOZZLE3121401 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 12 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT STEERING KNUCKLE,LH703A-050001 |
Počet 1 | Cena 3 047 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING,HUB30499-03080 Alternativy: 9GQ0-050710 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING, HUB9GQ0-050710 |
Počet 2 | Cena 899 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5530800-05505 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky GUARD, BRAKE DISC7030-050003 |
Počet 2 | Cena 595 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Matice30219-122810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky MAIN PIN COMP.9030-050600-10000 |
Počet 2 | Cena 1 306 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FRONT UPPER SWING ARM,LH703A-050110 |
Počet 1 | Cena 2 727 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT3230801-03205 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub30006-102055810 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FRONT SHOCK ABSORBER703A-050500 |
Počet 2 | Cena 4 396 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky FRONT UPPER SWING ARM,RH703A-050310 |
Počet 1 | Cena 2 713 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BALL PIN, LH9010-060700-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BALL PIN, RH9010-060800-20000 |
Počet 1 | Cena 1 132 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky RETAINING COVER9030-060002 |
Počet 2 | Cena 189 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SUPPORT, STABILIZER BAR7000-060003 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky FRONT STABILIZER BAR7030-050610 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky FENDER, SUSPENSION703A-050201 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky FRONT LOWER SWING ARM,RH703A-050410 Alternativy: 703A-050410-10000 |
Počet 1 | Cena 2 684 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky FRONT LOWER SWING ARM,RH703A-050410-10000 |
Počet 1 | Cena 2 684 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky FRONT STEERING KNUCKLE (RH)703A-050002 |
Počet 1 | Cena 3 047 Kč |
