EU2 (2018)
Motor
E01 CRANK CASE ASSY

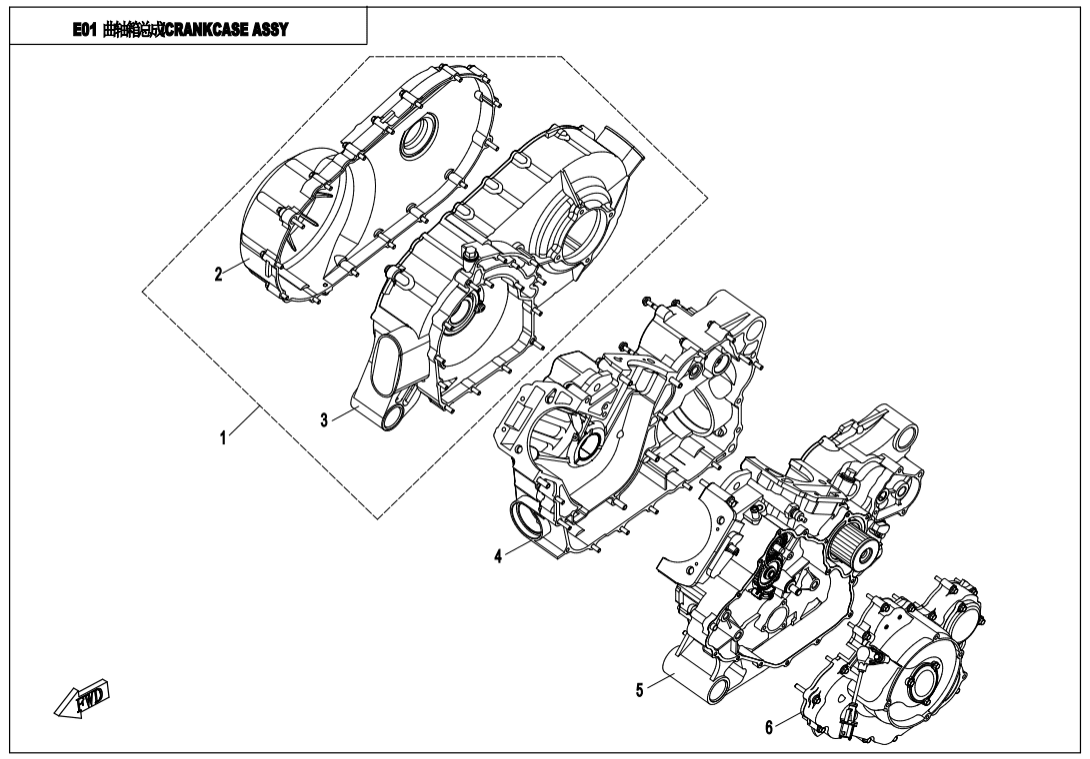

E01 CRANK CASE ASSY (8)
E01‑1 LEFT CRANKCASE ASSY. (48)
E01‑1 LEFT CRANKCASE ASSY(FOR RUSSIA) (48)
E01‑2 RIGHT CRANKCASE ASSY. (34)
E01‑3 CVT CASE ASSY. (13)
E01‑4 LEFT CRANKCASE COVER ASSY. (23)
E01‑5 CVT COVER ASSY. (9)
E02‑1 CYLINDER HEAD COVER ASSY. (5)
E02‑2-V1 CYLINDER HEAD NO.1 ASSY. (36)
E02‑2-V2 CYLINDER HEAD NO.1 ASSY. (36)
E02‑3 CYLINDER ASSY. (7)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY. (7)
E02‑5 INTAKE MANIFOLD ASSY. (8)
E02‑6-V1 CYLINDER HEAD NO.2 ASSY. (38)
E02‑6-V2 CYLINDER HEAD NO.2 ASSY. (38)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY. (7)
E02‑V1 CYLINDER HEAD AND CYLINDER ASSY. (7)
E02‑V2 CYLINDER HEAD AND CYLINDER ASSY. (7)
E03‑A MAGNETO ASSY.(WITHOUT EPS) (5)
E03‑B MAGNETO ASSY.(WITH EPS) (5)
E04 CRANKSHAFT @^ CONNETING GOD @^ PISTON ASSY (17)
E05 CLUTCH AND CVT ASSY (7)
E05‑1 DRIVE PULLEY (6)
E05‑2-A DRIVEN PULLEY(HL) (9)
E05‑2-B DRIVEN PULLEY(CVtech) (7)
E05‑3 CLUTCH HOUSING ASSY (4)
E05‑4 CLUTCH ASSY (7)
E06‑1 TRANSMISSION SYSTEM(1)(OLD) (18)
E06‑1 TRANSMISSION SYSTEM(1)(NEW) (18)
E06‑2 TRANSMISSION SYSTEM (2) (42)
E06‑3 TRANSMISSION SYSTEM(3) (37)
E07 OIL PUMP ASSY. (11)
E08 WATER PUMP ASSY. (18)
E09 STARTING SYSTEM (7)
E18 FAN ASSY. (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CVT CASE ASSY.0800-013000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CVT COVER ASSY.0800-013200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CVT CASE ASSY.0800-013100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CRANKCASE ASSY, RH0800-012000-1000 Alternativy: 0800-0100A0-00010 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LEFT CRANKCASE ASSY.0800-011000-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LH CRANKCASE SUB ASSY0800-011000-00030 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LH CRANKCASE SUB ASSY0800-011000-00040 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LEFT CRANKCASE ASSY.0800-014000-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
