EU2 (2018)
Motor

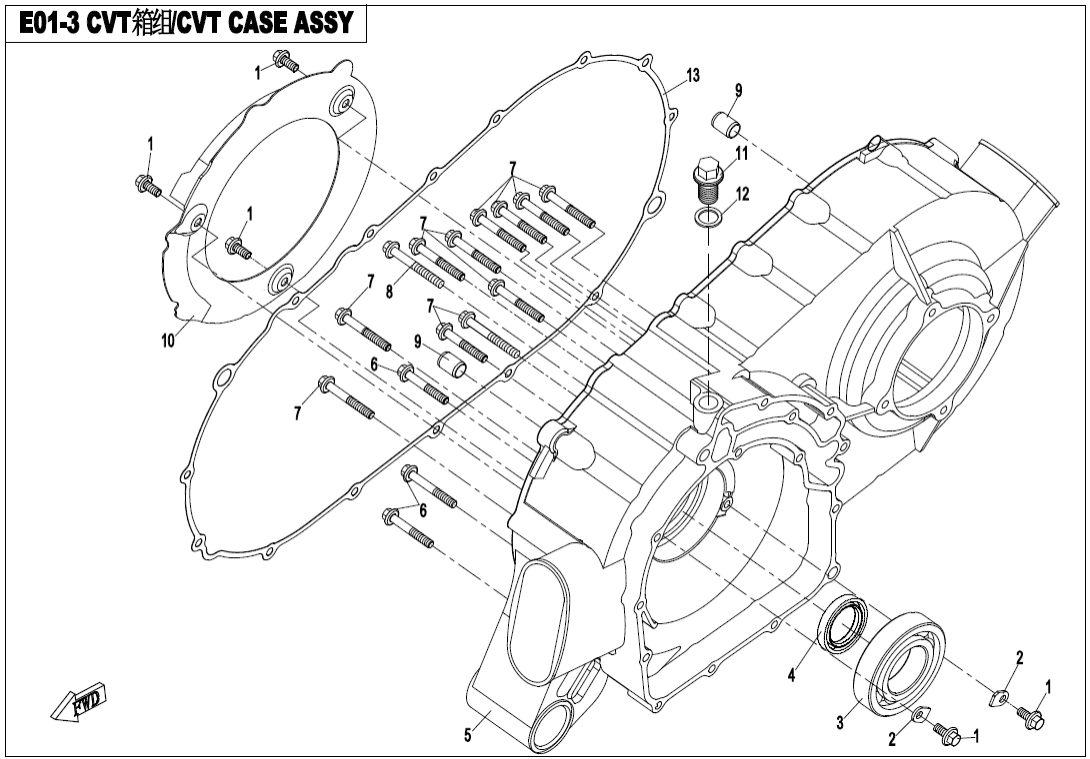

E01‑3 CVT CASE ASSY.
E01 CRANK CASE ASSY (8)
E01‑1 LEFT CRANKCASE ASSY. (48)
E01‑1 LEFT CRANKCASE ASSY(FOR RUSSIA) (48)
E01‑2 RIGHT CRANKCASE ASSY. (34)
E01‑3 CVT CASE ASSY. (13)
E01‑4 LEFT CRANKCASE COVER ASSY. (23)
E01‑5 CVT COVER ASSY. (9)
E02‑1 CYLINDER HEAD COVER ASSY. (5)
E02‑2-V1 CYLINDER HEAD NO.1 ASSY. (36)
E02‑2-V2 CYLINDER HEAD NO.1 ASSY. (36)
E02‑3 CYLINDER ASSY. (7)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY. (7)
E02‑5 INTAKE MANIFOLD ASSY. (8)
E02‑6-V1 CYLINDER HEAD NO.2 ASSY. (38)
E02‑6-V2 CYLINDER HEAD NO.2 ASSY. (38)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY. (7)
E02‑V1 CYLINDER HEAD AND CYLINDER ASSY. (7)
E02‑V2 CYLINDER HEAD AND CYLINDER ASSY. (7)
E03‑A MAGNETO ASSY.(WITHOUT EPS) (5)
E03‑B MAGNETO ASSY.(WITH EPS) (5)
E04 CRANKSHAFT @^ CONNETING GOD @^ PISTON ASSY (17)
E05 CLUTCH AND CVT ASSY (7)
E05‑1 DRIVE PULLEY (6)
E05‑2-A DRIVEN PULLEY(HL) (9)
E05‑2-B DRIVEN PULLEY(CVtech) (7)
E05‑3 CLUTCH HOUSING ASSY (4)
E05‑4 CLUTCH ASSY (7)
E06‑1 TRANSMISSION SYSTEM(1)(OLD) (18)
E06‑1 TRANSMISSION SYSTEM(1)(NEW) (18)
E06‑2 TRANSMISSION SYSTEM (2) (42)
E06‑3 TRANSMISSION SYSTEM(3) (37)
E07 OIL PUMP ASSY. (11)
E08 WATER PUMP ASSY. (18)
E09 STARTING SYSTEM (7)
E18 FAN ASSY. (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BEARING RETAINER, CVT0800-013103 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Ložisko30499-04000 |
Počet 1 | Cena 1 407 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky OIL SEAL 34×55×90800-013104 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CVT CASE0800-013101 |
Počet 1 | Cena 5 745 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x450180-013208-0010 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6x500010-013010-0010 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DOWEL PIN φ13×180180-011005 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky AIR GUIDE, CVT0800-013110 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HOLLOW BOLT M14*1.50180-068001-00100 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky GASKET 140180-011006 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GASKET, CVT COVER0800-013102 Alternativy: 0800-013102-10000 |
Počet 1 | Cena 827 Kč |
