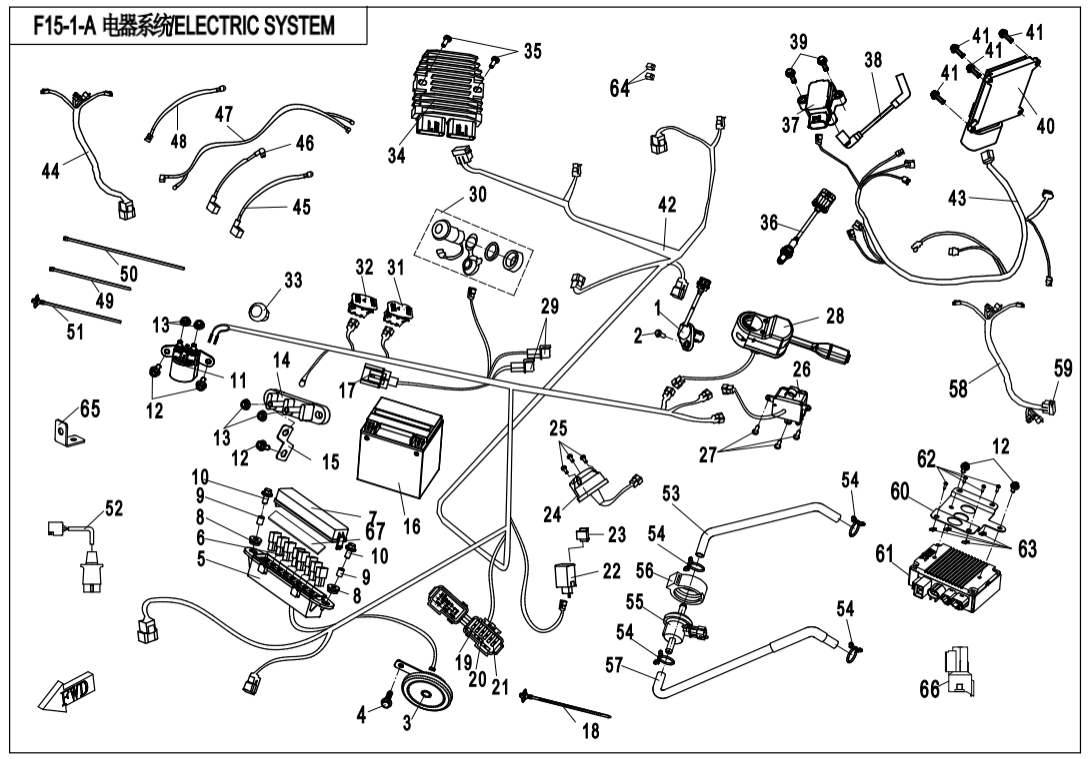

F15-1-A ELECTRIC SYSTEM | Journeyman CZ

Gladiator UTV550

EU2 (2017) F15‑1-A ELECTRIC SYSTEM F00‑1-A ENGINE MOUNTING PARTS (7) F00‑1-B ENGINE MOUNTING PARTS(2018) (6) F00‑2 CVT AIR PIPE (10) F01 LOCK KIT (3) F02‑V1 MUFFLER (30) F02‑V2 MUFFLER (31) F03‑A FRAME(2017) (29) F03‑B FRAME(2018 VERSION) (32) F04‑1 FRONT PLASTICS (48) F04‑2 FRONT PLASTICS (12) F04‑3 MIDDLE PLASTICS (16) F04‑4 MIDDLE PLASTICS (20) F05‑V1 FRONT SUSPENSION (38) F05‑V2‑A FRONT SUSPENSION(2017 VERSION) (38) F05‑V2‑B FRONT SUSPENSION(2018 VERSION) (38) F06‑V1 REAR SUSPENSION (48) F06‑V2‑A REAR SUSPENSION(2017) (48) F06‑V2‑B REAR SUSPENSION(2018 VERSION) (44) F07‑A FRONT WHEEL(2017 VERSION) (16) F07‑B FRONT WHEEL(2018 VERSION) (16) F08‑A BRAKE SYSTEM(2017 VERSION) (45) F08‑B BRAKE SYSTEM(2018 VERSION) (54) F10‑A STEERING SYSTEM(WITHOUT EPS) (64) F10‑B STEERING SYSTEM(WITH EPS) (69) F11‑A REAR WHEEL(2017) (16) F11‑B REAR WHEEL(2018 VERSION) (16) F12 FUEL TANK (18) F13‑A SEAT(ORDINARY) (12) F13‑B SEAT(FOR 5‑POINT SEAT BELT) (13) F15‑1-A ELECTRIC SYSTEM (82) F15‑1-B ELECTRIC SYSTEM(LOF) (5) F15‑2 TOWING WINCH (17) F15‑3 FUEL INJECTION SYSTEM (5) F16 LIGHTS (26) F17 DASHBOARD (6) F18 COOLING SYSTEM (38) F19‑A EURO(INJECTED BLUE) (9) F19‑B EURO(INJECTED BLACK) (9) F19‑C USA(INJECTED BLUE) (9) F19‑D USA(INJECTED BLACK) (9) F19‑E EURO WARNING LABEL (16) F19‑F USA WARNING LABEL (25) F19‑H AUSTRLIAN MJ CUSTOMERS (1) F19‑I EPS LABEL (1) F19‑J QR CODE LABEL (1) F19‑K WARNING DECAL, DASHBOARD(CANADA) (1) F19‑L CVT LABEL (1) F19‑M LABEL, FUEL TANK (1) F19‑N 2017 MODELS USA INJECTED BLACK (9) F19‑O 2017 MODELS USA CRYSTAL ORANGE (9) F19‑P 2017 MODELS USA MAPLE CAMO DECALS (9) F19‑Q TOWING LABEL (1) F20 TOOLS (5) F22‑1 CARGO BOX (28) F22‑2 CARGO BOX (51) F23 BUMPER @^ CAB FRAME (18) F26‑1 BODY ACCESSORIES (20) F26‑2 BODY ACCESSORIES (11) F26‑3 BODY ACCESSORIES (5) F27‑A FRONT CV SHAFT(2017 SPS) (12) F27‑B FRONT CV SHAFT(2017 QC) (11) F27‑C FRONT CV SHAFT(2017 ODM) (10) F27‑D FRONT CV SHAFT(2018 VERSION ODM) (10) F28‑A REAR CV SHAFT(2017 SPS) (12) F28‑B REAR CV SHAFT(2017 QC) (10) F28‑C REAR CV SHAFT(2017 ODM) (10) F28‑D REAR CV SHAFT(2018 VERSION,ODM) (9) F30‑A DRIVETRAIN SYSTEM(2017 VERSION) (20) F30‑B DRIVETRAIN SYSTEM(2018 VERSION) (15) F31 FRONT AXLE (61) F32 GEAR SHIFTING (10) F33‑A REAR AXLE(2017) (37) F33‑B REAR AXLE(NON DIFFERENTIAL) (51) F34‑A 3‑POINT SEAT BELT (16) F34‑B 5‑POINT SEAT BELT (8) F37 SIDE DOORS (14) F38 OWNER'S MANUAL (4) F40‑A TOWBAR(2017) (6) F40‑B TOWBAR(NA 2017 VERSION) (6) F40‑C-V1 TOWBER(2018 VERSION) (8) F40‑C-V2 TOWBER(2018 VERSION) (6) F41 AIR FILTER ASSY (25) Motor (327)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky SPEED SENSOR 0GR0-011020	Počet 1	Cena 1 683 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky BOLT M6x16 0010-090005-0010	Počet 1	Cena 14,52 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky ELECTRIC HORN 6050-150500	Počet 1	Cena 276 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky BOLT M8x14 30006-080014810	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky RELAY BOX 7020-040411	Počet 1	Cena 116 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky AUXILIARY RELAY 9010-150350	Počet 9	Cena 131 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky COVER,RELAY BOX 7020-040412 Alternativy: 7020-040412-10000	Počet 1	Cena 102 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky RUBBER COLLAR 0180-015003	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky Pouzdro 6090-040303	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky BOLT M6x16 30006-060016810 Alternativy: 30006-060016870	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky STARTER RELAY 5270-150500	Počet 1	Cena 537 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 5	Cena 14,51 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky NUT M6 30202-060110 Alternativy: 30204-060810	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky TERMINAL, CABLE 7030-151611	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 15	Název součástky Kód součástky GROUND CONNECTOR 7030-151612	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 16	Název součástky Kód součástky BATTERY 31023002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 16	Název součástky Kód součástky BATTERY 31023000	Počet 1	Cena 3 597 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky CHIP-TYPE FUSE(30A) 7020-150111	Počet 1	Cena 102 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky TIE BAND 7030-150005	Počet 14	Cena 29,02 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky FUSE (5A) 8080-151301	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 20	Název součástky Kód součástky FUSE 10A 806A-151302	Počet 1	Cena 58,08 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky FUSE 15A 806A-151305 Alternativy: 806A-151303	Počet 4	Cena 14,52 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky Přerušovač blinkrů 4020-150340	Počet 1	Cena 218 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky CUSHION WASHER, FLASHER 8010-150002	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky POWER SOCKET，TRAILER 7020-150800	Počet 1	Cena 609 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky POWER SOCKET，TRAILER 7020-150800-1000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 24	Název součástky Kód součástky POWER SOCKET，TRAILER 9010-151010-1000	Počet 1	Cena 435 Kč	ks
Číslo na výkresu 25	Název součástky Kód součástky SCREW M5x30 30105-050030410	Počet 3	Cena 14,52 Kč	ks
Číslo na výkresu 26	Název součástky Kód součástky SWTICH,2WD/4WD 7030-160700-10000 Alternativy: 7030-160700-10002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 26	Název součástky Kód součástky SWTICH，2WD/4WD 7030-160700 Alternativy: 7030-160700-00001	Počet 1	Cena 972 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x16 30110-480160010	Počet 3	Cena 14,51 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky COMBINATION SWITCH 5UR0-160800-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 28	Název součástky Kód součástky COMBINATION SWITCH 5UR0-160800	Počet 1	Cena 2 060 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky COMBINATION SWITCH 7030-160800	Počet 1	Cena 2 191 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky COMBINATION SWITCH 7030-160800-10000	Počet 1	Cena 2 466 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky DIODE, STARTER 6090-150500	Počet 2	Cena 58,03 Kč	ks
Číslo na výkresu 30	Název součástky Kód součástky OUTPUT SEAT,POWER 7020-150500-1000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 30	Název součástky Kód součástky OUTPUT SEAT,POWER 7020-150500	Počet 1	Cena 551 Kč	ks
Číslo na výkresu 31	Název součástky Kód součástky OVERRIDING SWITCH 7030-151400	Počet 1	Cena 929 Kč	ks
Číslo na výkresu 32	Název součástky Kód součástky ALARM SWITCH 7030-151600	Počet 1	Cena 319 Kč	ks
Číslo na výkresu 33	Název součástky Kód součástky BUTTON,CLOCK 7030-170300	Počet 2	Cena 479 Kč	ks
Číslo na výkresu 34	Název součástky Kód součástky REGULATOR 0800-177000 Alternativy: 0800-177000-10000	Počet 1	Cena 7 385 Kč	ks
Číslo na výkresu 34	Název součástky Kód součástky REGULATOR 01AA-177000	Počet 1	Cena 3 264 Kč	ks
Číslo na výkresu 34	Název součástky Kód součástky REGULATOR 0800-177000-10000	Počet 1	Cena 6 703 Kč	ks
Číslo na výkresu 35	Název součástky Kód součástky BOLT M6x30 30006-060030810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 36	Název součástky Kód součástky OXYGEN SENSOR 018B-176000	Počet 1	Cena 5 818 Kč	ks
Číslo na výkresu 37	Název součástky Kód součástky IGNITION COIL 018B-178000	Počet 1	Cena 1 567 Kč	ks
Číslo na výkresu 38	Název součástky Kód součástky HIGH-TENSION CABLE 0GRB-178000	Počet 1	Cena 508 Kč	ks
Číslo na výkresu 39	Název součástky Kód součástky BOLT M6x25 30006-060025810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 40	Název součástky Kód součástky Řídící jednotka ECU 0GRB-174000	Počet 1	Cena 8 835 Kč	ks
Číslo na výkresu 41	Název součástky Kód součástky Šroub (vrut) 30105-050016410	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 42	Název součástky Kód součástky Hlavní kabel 5UR0-150100-00002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 42	Název součástky Kód součástky Hlavní kabel 5UR0-150100-20000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 42	Název součástky Kód součástky Hlavní kabel 5UR0-150100-A0000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 43	Název součástky Kód součástky AUXILIARY CABLE, EFI 5UR0-150200-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 43	Název součástky Kód součástky AUXILIARY CABLE, EFI 5UR0-150200-00002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 44	Název součástky Kód součástky AUXILIARY CABLE, TAIL LIGHT 7030-150300	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 44	Název součástky Kód součástky AUXILIARY CABLE, TAIL LIGHT 7030-150300-A0000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 44	Název součástky Kód součástky AUXILIARY CABLE, TAIL LIGHT 7030-150300-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 45	Název součástky Kód součástky POSITIVE CABLE, BATTERY 7030-150510	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 46	Název součástky Kód součástky NEGATIVE CABLE, BATTERY 7030-150610	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 47	Název součástky Kód součástky CABLE, STARTER MOTOR 7030-150520	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 48	Název součástky Kód součástky CABLE, STARTER RELAY 7030-150530	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 49	Název součástky Kód součástky TIE BAND 9010-150004	Počet 15	Cena 14,51 Kč	ks
Číslo na výkresu 50	Název součástky Kód součástky TIE BAND 8010-150003	Počet 10	Cena 14,51 Kč	ks
Číslo na výkresu 51	Název součástky Kód součástky TIE BAND 801F-100101	Počet 8	Cena 29,02 Kč	ks
Číslo na výkresu 52	Název součástky Kód součástky JOINT SEAT, TRAILER POWER 9010-151020	Počet 1	Cena 595 Kč	ks
Číslo na výkresu 53	Název součástky Kód součástky OUTLET HOSE,IDLE VALVE 5UR0-000002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 54	Název součástky Kód součástky CLAMP A12 30601-112010	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 55	Název součástky Kód součástky AIR CONTROL VALVE,IDLE 018B-172000	Počet 1	Cena 3 569 Kč	ks
Číslo na výkresu 56	Název součástky Kód součástky RUBBER SLEEVE,IDEL VALVE 901F-000005	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 57	Název součástky Kód součástky INLET HOSE,IDLE VALVE 5UR0-000001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 58	Název součástky Kód součástky EPS CONTROL CABLE 7030-150400	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 59	Název součástky Kód součástky FUSE (40A) 9CR6-103501	Počet 1	Cena 102 Kč	ks
Číslo na výkresu 60	Název součástky Kód součástky BRACKET,EPS CONTROLLER 7030-106001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 61	Název součástky Kód součástky EPS CONTROLLER 5UR0-150800	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 62	Název součástky Kód součástky SELF-TAPPING SCREW 30110-480130010 Alternativy: 30110-481130010	Počet 4	Cena 14,52 Kč	ks
Číslo na výkresu 63	Název součástky Kód součástky CLAMP ST4.2 8010-000002	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 64	Název součástky Kód součástky PLUG, PDA 905B-150103	Počet 1	Cena 29,02 Kč	ks
Číslo na výkresu 65	Název součástky Kód součástky BRACKET,FUSE BOX 7020-038002	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 66	Název součástky Kód součástky CONNECTOR， HEADLIGHT LIGHT 5UR0-150001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 67	Název součástky Kód součástky RUBBER WASHER,RELAY BOX COVER 7020-040414	Počet 1	Cena cena není stanovena	není skladem
