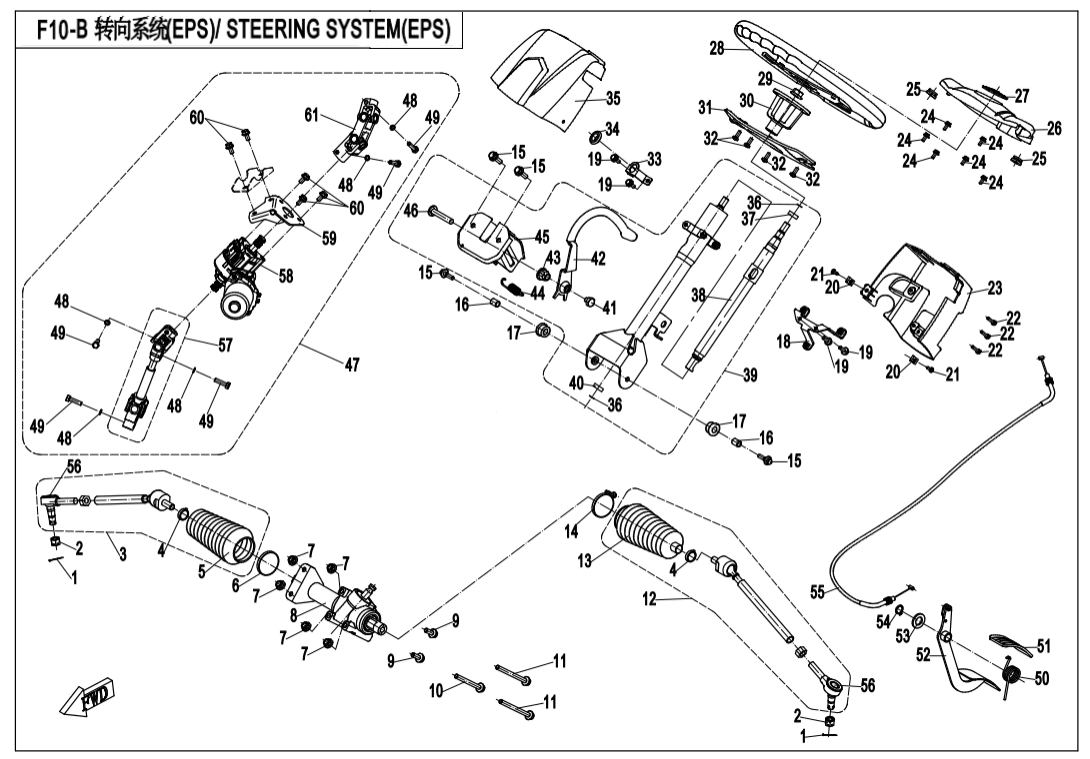

F10‑B STEERING SYSTEM(WITH EPS)
F00‑1-A ENGINE MOUNTING PARTS (7)
F00‑1-B ENGINE MOUNTING PARTS(2018) (6)
F00‑2 CVT AIR PIPE (10)
F01 LOCK KIT (3)
F02‑V1 MUFFLER (30)
F02‑V2 MUFFLER (31)
F03‑A FRAME(2017) (29)
F03‑B FRAME(2018 VERSION) (32)
F04‑1 FRONT PLASTICS (48)
F04‑2 FRONT PLASTICS (12)
F04‑3 MIDDLE PLASTICS (16)
F04‑4 MIDDLE PLASTICS (20)
F05‑V1 FRONT SUSPENSION (38)
F05‑V2‑A FRONT SUSPENSION(2017 VERSION) (38)
F05‑V2‑B FRONT SUSPENSION(2018 VERSION) (38)
F06‑V1 REAR SUSPENSION (48)
F06‑V2‑A REAR SUSPENSION(2017) (48)
F06‑V2‑B REAR SUSPENSION(2018 VERSION) (44)
F07‑A FRONT WHEEL(2017 VERSION) (16)
F07‑B FRONT WHEEL(2018 VERSION) (16)
F08‑A BRAKE SYSTEM(2017 VERSION) (45)
F08‑B BRAKE SYSTEM(2018 VERSION) (54)
F10‑A STEERING SYSTEM(WITHOUT EPS) (64)
F10‑B STEERING SYSTEM(WITH EPS) (69)
F11‑A REAR WHEEL(2017) (16)
F11‑B REAR WHEEL(2018 VERSION) (16)
F12 FUEL TANK (18)
F13‑A SEAT(ORDINARY) (12)
F13‑B SEAT(FOR 5‑POINT SEAT BELT) (13)
F15‑1-A ELECTRIC SYSTEM (82)
F15‑1-B ELECTRIC SYSTEM(LOF) (5)
F15‑2 TOWING WINCH (17)
F15‑3 FUEL INJECTION SYSTEM (5)
F16 LIGHTS (26)
F17 DASHBOARD (6)
F18 COOLING SYSTEM (38)
F19‑A EURO(INJECTED BLUE) (9)
F19‑B EURO(INJECTED BLACK) (9)
F19‑C USA(INJECTED BLUE) (9)
F19‑D USA(INJECTED BLACK) (9)
F19‑E EURO WARNING LABEL (16)
F19‑F USA WARNING LABEL (25)
F19‑H AUSTRLIAN MJ CUSTOMERS (1)
F19‑I EPS LABEL (1)
F19‑J QR CODE LABEL (1)
F19‑K WARNING DECAL, DASHBOARD(CANADA) (1)
F19‑L CVT LABEL (1)
F19‑M LABEL, FUEL TANK (1)
F19‑N 2017 MODELS USA INJECTED BLACK (9)
F19‑O 2017 MODELS USA CRYSTAL ORANGE (9)
F19‑P 2017 MODELS USA MAPLE CAMO DECALS (9)
F19‑Q TOWING LABEL (1)
F20 TOOLS (5)
F22‑1 CARGO BOX (28)
F22‑2 CARGO BOX (51)
F23 BUMPER @^ CAB FRAME (18)
F26‑1 BODY ACCESSORIES (20)
F26‑2 BODY ACCESSORIES (11)
F26‑3 BODY ACCESSORIES (5)
F27‑A FRONT CV SHAFT(2017 SPS) (12)
F27‑B FRONT CV SHAFT(2017 QC) (11)
F27‑C FRONT CV SHAFT(2017 ODM) (10)
F27‑D FRONT CV SHAFT(2018 VERSION ODM) (10)
F28‑A REAR CV SHAFT(2017 SPS) (12)
F28‑B REAR CV SHAFT(2017 QC) (10)
F28‑C REAR CV SHAFT(2017 ODM) (10)
F28‑D REAR CV SHAFT(2018 VERSION,ODM) (9)
F30‑A DRIVETRAIN SYSTEM(2017 VERSION) (20)
F30‑B DRIVETRAIN SYSTEM(2018 VERSION) (15)
F31 FRONT AXLE (61)
F32 GEAR SHIFTING (10)
F33‑A REAR AXLE(2017) (37)
F33‑B REAR AXLE(NON DIFFERENTIAL) (51)
F34‑A 3‑POINT SEAT BELT (16)
F34‑B 5‑POINT SEAT BELT (8)
F37 SIDE DOORS (14)
F38 OWNER'S MANUAL (4)
F40‑A TOWBAR(2017) (6)
F40‑B TOWBAR(NA 2017 VERSION) (6)
F40‑C-V1 TOWBER(2018 VERSION) (8)
F40‑C-V2 TOWBER(2018 VERSION) (6)
F41 AIR FILTER ASSY (25)
Motor (327)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky 1-TYPE NUT9010-100002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TIE ROD, RH703A-104200-10000 Alternativy: 703A-104200-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky STEERING TIE-ROD,RH703A-104200 Alternativy: 703A-104200-30000 |
Počet 1 | Cena 3 612 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky STEERING TIE-ROD,RH703A-104200-20000 Alternativy: 703A-104200-30000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CLIP9060-101122 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CLAMP9030-101122 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RH SLEEVE, TIE-ROD9060-104001 Alternativy: 9060-104001-10000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky JACKET OF JOINT-R9060-104001-10000 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky STEERING MOTOR9060-104060 |
Počet 1 | Cena 5 165 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub30006-080080810 Alternativy: 30006-080080840 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M8x9030006-080090810 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky TIE ROD, LH703A-104100-10000 Alternativy: 703A-104100-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky STEERING TIE-ROD,LH703A-104100 Alternativy: 703A-104100-30000 |
Počet 1 | Cena 3 496 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky STEERING TIE-ROD,LH703A-104100-20000 Alternativy: 703A-104100-30000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky LH SLEEVE, TIE-ROD9060-104002 Alternativy: 9060-104002-10000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky JACKET OF JOINT-L9060-104002-10000 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE9010-020007 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky METAL BUSHING, STEERING COLUMN9060-100008 Alternativy: 9060-100008-00001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky NYLON BUSHING, STEERING COLUMN9060-100009 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BRACKET,STEERING COVER7030-100010 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CLAMP ST4.28010-000002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub (vrut)30105-050016410 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR COVER,STEERING STEM7030-040312 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Šroub30006-050016810 |
Počet 6 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky UPPER DECO COVER, STEERING DISC7030-102002 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CFMOTO LOGO 58×499060-190001 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky STEERING DISC7030-102100 |
Počet 1 | Cena 2 147 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Matice30204-122810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky FIXING SEAT,STEERING DISC7030-100002 |
Počet 1 | Cena 899 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky LOWER DECO COVER, STEERING DISC7030-102003 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky Šroub (vrut)30105-060016410 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky UPPER BRACKET,STEERING COVER7030-100001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky FIXING RUBBER BUSHING7020-040209 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky FRONT COVER,STEERING STEM7030-040311 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT2030801-02005 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky Ložisko30400-02081 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky STEERING STEM ASSY.7030-101010 |
Počet 1 | Cena 1 349 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky STEERING COLUMN ASSY.7030-101000 |
Počet 1 | Cena 5 716 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky Ložisko30400-02005 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky LOCK BOLT7030-103003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 42 |
Název součástky Kód součástky LOCK SWING ARM7030-103200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 43 |
Název součástky Kód součástky ADJUSTING NUT7030-103002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 44 |
Název součástky Kód součástky RETURN SPRING, LOCK7030-103004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 45 |
Název součástky Kód součástky TIGHTEN BRACKET7030-103100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 46 |
Název součástky Kód součástky PIN SHAFT7030-103001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 47 |
Název součástky Kód součástky EPS KITS7030-106000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 48 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky Šroub30004-080030810 Alternativy: 9CR6-102003 |
Počet 5 | Cena 29,02 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky TORSION SPRING, THROTTLE7030-105001 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky RUBBER BUSH，THROTTLE PEDAL7030-100303 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 52 |
Název součástky Kód součástky PEDAL ASSY.,THROTTLE7030-100300 |
Počet 1 | Cena 827 Kč | |
|
Číslo na výkresu 53 |
Název součástky Kód součástky Podložka30304-140410 Alternativy: 30306-140112 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 54 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1430801-01405 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 55 |
Název součástky Kód součástky THROTTLE CABLE5UR0-100600 Alternativy: 5UR0-100600-10000 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 56 |
Název součástky Kód součástky STEERING KNUCKLE ASSY.9030-101170 Alternativy: 9060-101170 |
Počet 2 | Cena 725 Kč | |
|
Číslo na výkresu 56 |
Název součástky Kód součástky STEERING KNUCKLE9060-101170 |
Počet 2 | Cena 1 030 Kč | |
|
Číslo na výkresu 57 |
Název součástky Kód součástky UNIVERSAL SHAFT ASSY, OUTPUT END7030-106400 |
Počet 1 | Cena 3 816 Kč | |
|
Číslo na výkresu 58 |
Název součástky Kód součástky EPS ASSY7030-106200 Alternativy: 7030-106200-00001 |
Počet 1 | Cena 17 409 Kč | |
|
Číslo na výkresu 59 |
Název součástky Kód součástky EPS SUPPORT7030-106010 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 60 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 61 |
Název součástky Kód součástky CROSS SHAFT ASSY, INPUT END7030-106300 |
Počet 1 | Cena 3 279 Kč |
