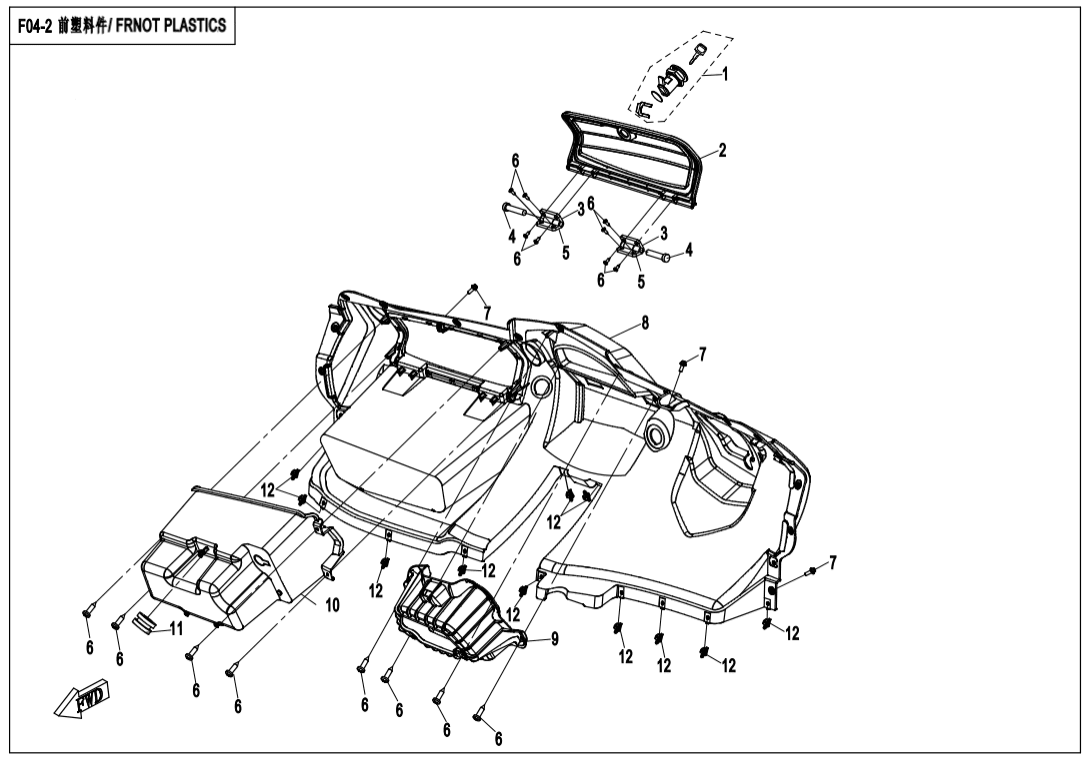

EU2 (2017) F04‑2 FRONT PLASTICS F00‑1-A ENGINE MOUNTING PARTS (7)  F00‑1-B ENGINE MOUNTING PARTS(2018) (6)  F00‑2 CVT AIR PIPE (10)  F01 LOCK KIT (3)  F02‑V1 MUFFLER (30)  F02‑V2 MUFFLER (31)  F03‑A FRAME(2017) (29)  F03‑B FRAME(2018 VERSION) (32)  F04‑1 FRONT PLASTICS (48)  F04‑2 FRONT PLASTICS (12)  F04‑3 MIDDLE PLASTICS (16)  F04‑4 MIDDLE PLASTICS (20)  F05‑V1 FRONT SUSPENSION (38)  F05‑V2‑A FRONT SUSPENSION(2017 VERSION) (38)  F05‑V2‑B FRONT SUSPENSION(2018 VERSION) (38)  F06‑V1 REAR SUSPENSION (48)  F06‑V2‑A REAR SUSPENSION(2017) (48)  F06‑V2‑B REAR SUSPENSION(2018 VERSION) (44)  F07‑A FRONT WHEEL(2017 VERSION) (16)  F07‑B FRONT WHEEL(2018 VERSION) (16)  F08‑A BRAKE SYSTEM(2017 VERSION) (45)  F08‑B BRAKE SYSTEM(2018 VERSION) (54)  F10‑A STEERING SYSTEM(WITHOUT EPS) (64)  F10‑B STEERING SYSTEM(WITH EPS) (69)  F11‑A REAR WHEEL(2017) (16)  F11‑B REAR WHEEL(2018 VERSION) (16)  F12 FUEL TANK (18)  F13‑A SEAT(ORDINARY) (12)  F13‑B SEAT(FOR 5‑POINT SEAT BELT) (13)  F15‑1-A ELECTRIC SYSTEM (82)  F15‑1-B ELECTRIC SYSTEM(LOF) (5)  F15‑2 TOWING WINCH (17)  F15‑3 FUEL INJECTION SYSTEM (5)  F16 LIGHTS (26)  F17 DASHBOARD (6)  F18 COOLING SYSTEM (38)  F19‑A EURO(INJECTED BLUE) (9)  F19‑B EURO(INJECTED BLACK) (9)  F19‑C USA(INJECTED BLUE) (9)  F19‑D USA(INJECTED BLACK) (9)  F19‑E EURO WARNING LABEL (16)  F19‑F USA WARNING LABEL (25)  F19‑H AUSTRLIAN MJ CUSTOMERS (1)  F19‑I EPS LABEL (1)  F19‑J QR CODE LABEL (1)  F19‑K WARNING DECAL, DASHBOARD(CANADA) (1)  F19‑L CVT LABEL (1)  F19‑M LABEL, FUEL TANK (1)  F19‑N 2017 MODELS USA INJECTED BLACK (9)  F19‑O 2017 MODELS USA CRYSTAL ORANGE (9)  F19‑P 2017 MODELS USA MAPLE CAMO DECALS (9)  F19‑Q TOWING LABEL (1)  F20 TOOLS (5)  F22‑1 CARGO BOX (28)  F22‑2 CARGO BOX (51)  F23 BUMPER @^ CAB FRAME (18)  F26‑1 BODY ACCESSORIES (20)  F26‑2 BODY ACCESSORIES (11)  F26‑3 BODY ACCESSORIES (5)  F27‑A FRONT CV SHAFT(2017 SPS) (12)  F27‑B FRONT CV SHAFT(2017 QC) (11)  F27‑C FRONT CV SHAFT(2017 ODM) (10)  F27‑D FRONT CV SHAFT(2018 VERSION ODM) (10)  F28‑A REAR CV SHAFT(2017 SPS) (12)  F28‑B REAR CV SHAFT(2017 QC) (10)  F28‑C REAR CV SHAFT(2017 ODM) (10)  F28‑D REAR CV SHAFT(2018 VERSION,ODM) (9)  F30‑A DRIVETRAIN SYSTEM(2017 VERSION) (20)  F30‑B DRIVETRAIN SYSTEM(2018 VERSION) (15)  F31 FRONT AXLE (61)  F32 GEAR SHIFTING (10)  F33‑A REAR AXLE(2017) (37)  F33‑B REAR AXLE(NON DIFFERENTIAL) (51)  F34‑A 3‑POINT SEAT BELT (16)  F34‑B 5‑POINT SEAT BELT (8)  F37 SIDE DOORS (14)  F38 OWNER'S MANUAL (4)  F40‑A TOWBAR(2017) (6)  F40‑B TOWBAR(NA 2017 VERSION) (6)  F40‑C-V1 TOWBER(2018 VERSION) (8)  F40‑C-V2 TOWBER(2018 VERSION) (6)  F41 AIR FILTER ASSY (25)  Motor (327)

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

LOCK,FRONT TRUNK

7030-010700-10000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
02
Název součástky
Kód součástky

COVER, FRONT TRUNK

7030-040241

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
03
Název součástky
Kód součástky

HINGE SEAT,TRUNK

9030-040012

Počet 2 Cena 58,08
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

HINGE SHAFT,TRUNK

9030-040013

Počet 2 Cena 58,08
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

COVER,HINGE SHAFT

9030-040014

Počet 1 Cena 58,08
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

SELF-TAPPING SCREW

30110-420130010

Alternativy: 30110-421130010

Počet 16 Cena 14,51
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

BOLT M6x14

8010-000004

Počet 3 Cena 14,51
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

CONNECTOR, HEADLIGHT LIGHT

7030-040211-00001

Alternativy: 703#-040211-1000

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
09
Název součástky
Kód součástky

REAR COVER, DASHBOARD

7030-040231

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
10
Název součástky
Kód součástky

FRONT TRUNK

7030-040221

Počet 1 Cena cena není stanovena není skladem
Číslo
na výkresu
11
Název součástky
Kód součástky

RUBBER COLLAR

0180-015003

Počet 1 Cena 43,52
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

NUT CLIP M6

8030-040800

Alternativy: 8030-040800-00001

Počet 11 Cena 14,51
 ks
