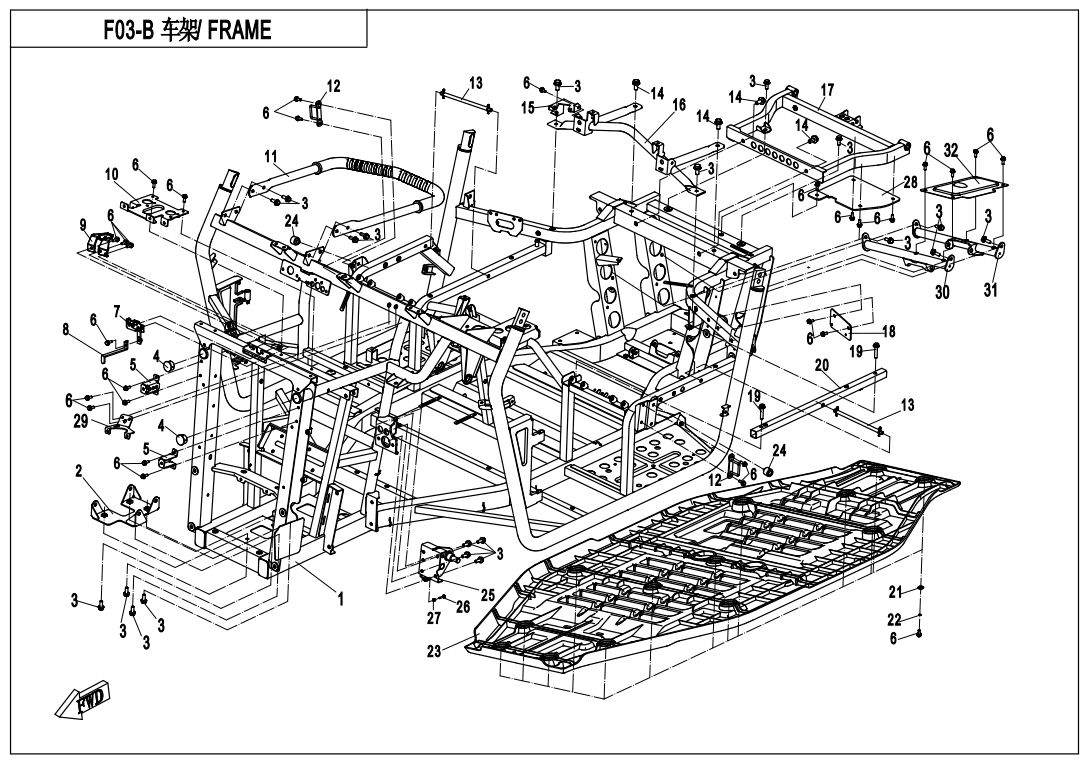

F03-B FRAME(2018 VERSION)

Gladiator UTV550

EU2 (2017) F03‑B FRAME(2018 VERSION) F00‑1-A ENGINE MOUNTING PARTS (7) F00‑1-B ENGINE MOUNTING PARTS(2018) (6) F00‑2 CVT AIR PIPE (10) F01 LOCK KIT (3) F02‑V1 MUFFLER (30) F02‑V2 MUFFLER (31) F03‑A FRAME(2017) (29) F03‑B FRAME(2018 VERSION) (32) F04‑1 FRONT PLASTICS (48) F04‑2 FRONT PLASTICS (12) F04‑3 MIDDLE PLASTICS (16) F04‑4 MIDDLE PLASTICS (20) F05‑V1 FRONT SUSPENSION (38) F05‑V2‑A FRONT SUSPENSION(2017 VERSION) (38) F05‑V2‑B FRONT SUSPENSION(2018 VERSION) (38) F06‑V1 REAR SUSPENSION (48) F06‑V2‑A REAR SUSPENSION(2017) (48) F06‑V2‑B REAR SUSPENSION(2018 VERSION) (44) F07‑A FRONT WHEEL(2017 VERSION) (16) F07‑B FRONT WHEEL(2018 VERSION) (16) F08‑A BRAKE SYSTEM(2017 VERSION) (45) F08‑B BRAKE SYSTEM(2018 VERSION) (54) F10‑A STEERING SYSTEM(WITHOUT EPS) (64) F10‑B STEERING SYSTEM(WITH EPS) (69) F11‑A REAR WHEEL(2017) (16) F11‑B REAR WHEEL(2018 VERSION) (16) F12 FUEL TANK (18) F13‑A SEAT(ORDINARY) (12) F13‑B SEAT(FOR 5‑POINT SEAT BELT) (13) F15‑1-A ELECTRIC SYSTEM (82) F15‑1-B ELECTRIC SYSTEM(LOF) (5) F15‑2 TOWING WINCH (17) F15‑3 FUEL INJECTION SYSTEM (5) F16 LIGHTS (26) F17 DASHBOARD (6) F18 COOLING SYSTEM (38) F19‑A EURO(INJECTED BLUE) (9) F19‑B EURO(INJECTED BLACK) (9) F19‑C USA(INJECTED BLUE) (9) F19‑D USA(INJECTED BLACK) (9) F19‑E EURO WARNING LABEL (16) F19‑F USA WARNING LABEL (25) F19‑H AUSTRLIAN MJ CUSTOMERS (1) F19‑I EPS LABEL (1) F19‑J QR CODE LABEL (1) F19‑K WARNING DECAL, DASHBOARD(CANADA) (1) F19‑L CVT LABEL (1) F19‑M LABEL, FUEL TANK (1) F19‑N 2017 MODELS USA INJECTED BLACK (9) F19‑O 2017 MODELS USA CRYSTAL ORANGE (9) F19‑P 2017 MODELS USA MAPLE CAMO DECALS (9) F19‑Q TOWING LABEL (1) F20 TOOLS (5) F22‑1 CARGO BOX (28) F22‑2 CARGO BOX (51) F23 BUMPER @^ CAB FRAME (18) F26‑1 BODY ACCESSORIES (20) F26‑2 BODY ACCESSORIES (11) F26‑3 BODY ACCESSORIES (5) F27‑A FRONT CV SHAFT(2017 SPS) (12) F27‑B FRONT CV SHAFT(2017 QC) (11) F27‑C FRONT CV SHAFT(2017 ODM) (10) F27‑D FRONT CV SHAFT(2018 VERSION ODM) (10) F28‑A REAR CV SHAFT(2017 SPS) (12) F28‑B REAR CV SHAFT(2017 QC) (10) F28‑C REAR CV SHAFT(2017 ODM) (10) F28‑D REAR CV SHAFT(2018 VERSION,ODM) (9) F30‑A DRIVETRAIN SYSTEM(2017 VERSION) (20) F30‑B DRIVETRAIN SYSTEM(2018 VERSION) (15) F31 FRONT AXLE (61) F32 GEAR SHIFTING (10) F33‑A REAR AXLE(2017) (37) F33‑B REAR AXLE(NON DIFFERENTIAL) (51) F34‑A 3‑POINT SEAT BELT (16) F34‑B 5‑POINT SEAT BELT (8) F37 SIDE DOORS (14) F38 OWNER'S MANUAL (4) F40‑A TOWBAR(2017) (6) F40‑B TOWBAR(NA 2017 VERSION) (6) F40‑C-V1 TOWBER(2018 VERSION) (8) F40‑C-V2 TOWBER(2018 VERSION) (6) F41 AIR FILTER ASSY (25) Motor (327)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky Hlavní Rám 5URA-031000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 02	Název součástky Kód součástky BRACKET, FRONT AXLE 7030-038110-10000	Počet 1	Cena 696 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky BOLT M8x20 30006-080020810	Počet 20	Cena 14,51 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky FRAME PLUG 9060-038123	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 05	Název součástky Kód součástky BRACKET，FRONT TOP COVER 7030-038210	Počet 2	Cena 276 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky BOLT M6x16 30006-060016810 Alternativy: 30006-060016870	Počet 40	Cena 14,51 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky LOCK,FRONT COVER 7030-010200	Počet 1	Cena 725 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky LEVER,FRONT COVER LOCK 7030-010201	Počet 1	Cena 102 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky SUPPORT PLATE, SPRING 7030-040192	Počet 1	Cena 116 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky UPPER BRACKET，RADIATOR 7030-037110	Počet 1	Cena 624 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky FRONT ARMREST 7030-037210 Alternativy: 7030-037210-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 12	Název součástky Kód součástky LOCK HOOK 7030-370700	Počet 2	Cena 174 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky ROD,SEAT LOCK 7030-037810	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 14	Název součástky Kód součástky Šroub 30001-102025810	Počet 4	Cena cena není stanovena	není skladem
Číslo na výkresu 15	Název součástky Kód součástky BASE SUPPORT，IGNITION COIL 5UR0-030020	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 16	Název součástky Kód součástky BRACKET ASSY, SAFETY BELT BUCKLE 7030-037400-10000 Alternativy: 7030-037400-20000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 17	Název součástky Kód součástky BRACKET, CARGO BOX 7030-037600-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 18	Název součástky Kód součástky ECU SUPPORT 5UR0-030010	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 19	Název součástky Kód součástky Šroub 30006-080040810	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky INNER BEAM, LH SEAT 7030-037710	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 21	Název součástky Kód součástky BASE PLATE GASKET 9060-040028	Počet 13	Cena 29,02 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky Podložka 30303-060112	Počet 13	Cena 14,51 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky BASE PLATE 7030-040711-10000	Počet 1	Cena 5 339 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky CUSHION RUBBER 9030-370901-10000 Alternativy: 9030-370901-10001	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 25	Název součástky Kód součástky BRACKET, FOOT PEDAL 7030-039110	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 26	Název součástky Kód součástky BOLT M6x25 30006-060025810	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky NUT M6 30200-060810	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky HEAT INSULATOR，CARGO BOX 7030-030001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 29	Název součástky Kód součástky MOUNTING BRACKET, OIL CUP 5UWB-030120	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 30	Název součástky Kód součástky FRONT MOUNTING COMP., REAR AXLE 5UWB-030300	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 31	Název součástky Kód součástky REAR MOUNTING COMP., REAR AXLE 5UWB-030200	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 32	Název součástky Kód součástky HEAT INSULATION PLATE，REAR AXLE 5UWB-030001	Počet 1	Cena cena není stanovena	není skladem
