EU2 (2015)
Motor

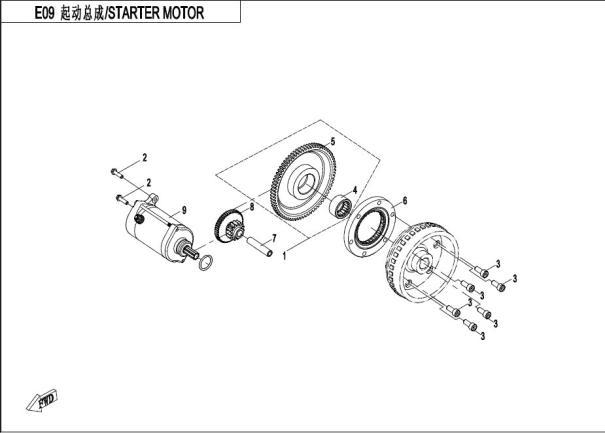

E09 STATER MOTOR
E01 CRANKCASE ASSY. (4)
E01‑1 LEFT CRANKCASE ASSY (38)
E01‑2 RIGHT CRANKCASE ASSY (20)
E01‑3 CVT HOUSE (20)
E01‑4 LEFT CRANKCASE COVER ASSY (24)
E02 CYLINDER HEAD@^CYLINDER ASSY. (4)
E02‑1 CYLINDER HEAD COVER ASSY (6)
E02‑2 CYLINDER HEAD ASSY (36)
E02‑3 CYLINDER ASSY (10)
E02‑4 CAMSHAFT ASSY (9)
E03 MAGNETO STATOR ASSY (5)
E04 CRANKSHAFT,PISTON,BALANCER (9)
E05 CVT ASSY (21)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2) (27)
E06‑3 TRANSMISSION SYSTEM(3) (33)
E07 OIL PUMP ASSY (14)
E08 WATER PUMP ASSY (11)
E09 STATER MOTOR (9)
E11 AIR FILTER ASSY (22)
E17 ELECTRIC FITTING ASSY (12)
E18 FAN ASSY (12)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky DRIVEN GEAR ASSY,STARTER0180-0910A0 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x220010-080013-0010 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky INNER HEX SCREW30102-080020820 Alternativy: 30102-080020810 |
Počet 6 | Cena 15,54 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky NEEDLE BEARING30401-02800 |
Počet 1 | Cena 280 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DRIVEN GEAR0180-091001 |
Počet 1 | Cena 1 895 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OVERRIDING CLUTCH0180-091200 |
Počet 1 | Cena 1 476 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky AXLE, DUAL GEAR0180-091006 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky STARTER DUAL GEAR0GR0-091002 |
Počet 1 | Cena 808 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky STARTING MOTOR0GR0-091100 |
Počet 1 | Cena 2 843 Kč |
