EU2 (2014)
Motor

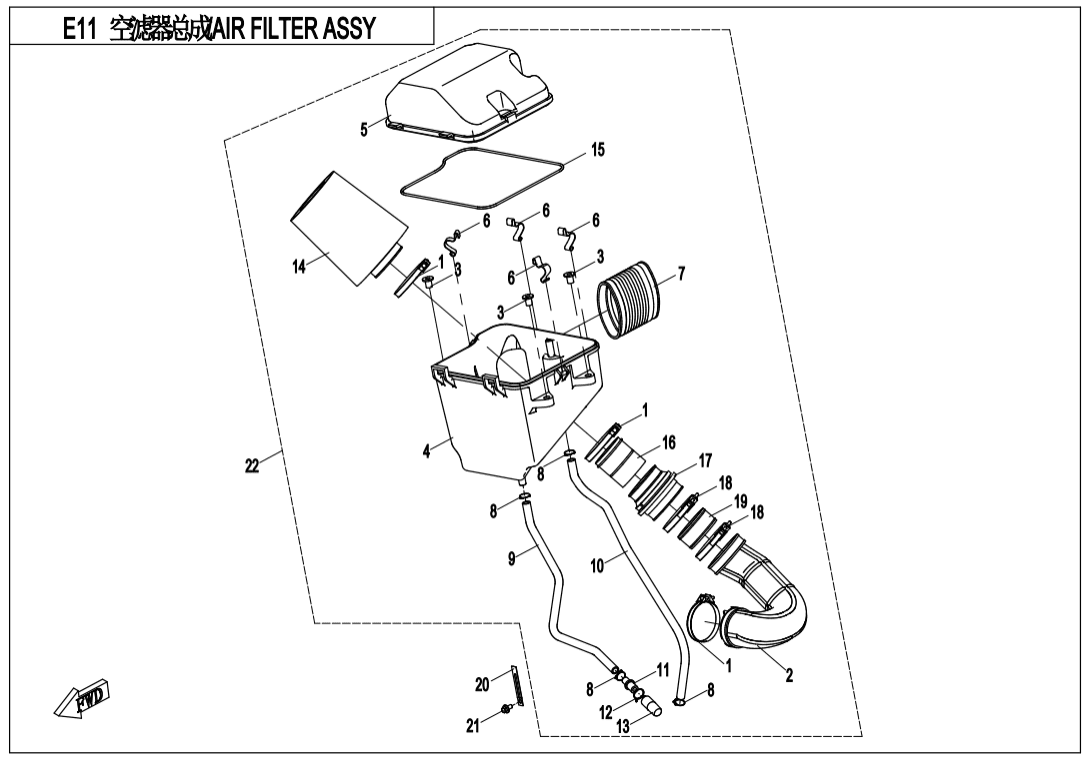

E11 AIR FILTER ASSY
E01‑1 LEFT CRANKCASE ASSY (37)
E01‑2 RIGHT CRANKCASE ASSY (21)
E01‑3 CVT HOUSE (21)
E01‑4 LEFT CRANKCASE COVER ASSY (24)
E02‑1 CYLINDER HEAD COVER ASSY (6)
E02‑2 CYLINDER HEAD ASSY (36)
E02‑3 CYLINDER ASSY (10)
E02‑4 CAMSHAFT ASSY (11)
E03 MAGNETO STATOR ASSY (5)
E04 CRANKSHAFT,PISTON,BALANCER (9)
E05 CVT ASSY (5)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2) (27)
E06‑3 TRANSMISSION SYSTEM(3) (33)
E07 OIL PUMP ASSY (14)
E08 WATER PUMP ASSY (11)
E09 STATER MOTOR (9)
E11 AIR FILTER ASSY (22)
E17 ELECTRIC FITTING ASSY (12)
E18 FAN ASSY (12)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CLAMP 640120-110001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky EXHAUST PIPE0GRB-111003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SLEEVE060C-110009 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky LOWER HOUSING,AIR FILTER0GR0-110001 Alternativy: 0GR0-110001-10000 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky UPPER HOUSING,AIR FILTER0GR0-110002 Alternativy: 0GR0-110002-10000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CLASP0180-110003 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LINK PIPE, AIR INLET0GRB-111004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CLAMP A1230601-112010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky JIONT HOSE, OIL STORAGE0GRB-111007 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BREATHER HOSE,CRANKCASE0GRB-111006 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky JOINT,OIL STORAGE HOSE0GRB-111008 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP A1730601-117010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OIL STORAGE HOSE0180-110005 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Vzduchový filtr0800-112000 Alternativy: 0800-112000-20010 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SEAL RING,AIR FILTER0GRB-111009 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CONNECT PIPE,FILER ELEMENT0800-110005-1000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RUBBER JOINT SEAT0800-111006 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLAMP0800-110008 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky AIR OUTLET PIPE0GRB-111005 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M6×120010-021019 Alternativy: 0010-021019-0010 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky AIR FILTER ASSY.0GRB-110000 |
Počet 1 | Cena cena není stanovena | není skladem |
