EU2 (2014)
Motor

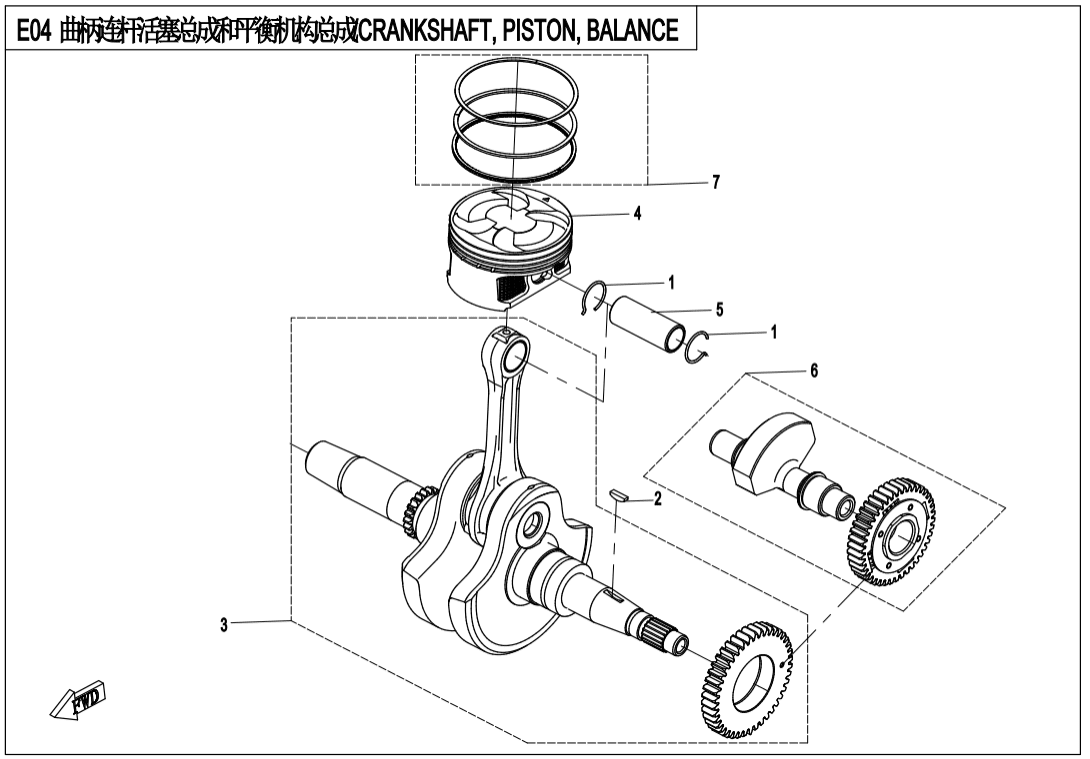

E04 CRANKSHAFT,PISTON,BALANCER
E01‑1 LEFT CRANKCASE ASSY (37)
E01‑2 RIGHT CRANKCASE ASSY (21)
E01‑3 CVT HOUSE (21)
E01‑4 LEFT CRANKCASE COVER ASSY (24)
E02‑1 CYLINDER HEAD COVER ASSY (6)
E02‑2 CYLINDER HEAD ASSY (36)
E02‑3 CYLINDER ASSY (10)
E02‑4 CAMSHAFT ASSY (11)
E03 MAGNETO STATOR ASSY (5)
E04 CRANKSHAFT,PISTON,BALANCER (9)
E05 CVT ASSY (5)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2) (27)
E06‑3 TRANSMISSION SYSTEM(3) (33)
E07 OIL PUMP ASSY (14)
E08 WATER PUMP ASSY (11)
E09 STATER MOTOR (9)
E11 AIR FILTER ASSY (22)
E17 ELECTRIC FITTING ASSY (12)
E18 FAN ASSY (12)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CIRCLIP, PISTON PIN0800-040005 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WOODRUFF KEY0180-040007 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CRANK SHAFT COMP0GR0-041000-00010 Alternativy: 0GR0-041000-10013 |
Počet 1 | Cena 10 316 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CRANK SHAFT COMP0GR0-041000-00020 |
Počet 1 | Cena 10 316 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Píst0800-040001-10010 Alternativy: 0800-040001-20011 |
Počet 1 | Cena 1 150 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Píst0800-040001-10020 Alternativy: 0800-040001-20021 |
Počet 1 | Cena 1 150 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky PISTON PIN0800-040002 |
Počet 1 | Cena 109 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SHAFT,BALANCER0GR0-160000 |
Počet 1 | Cena 4 241 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PISTON RING COMP.0800-0400A0 |
Počet 1 | Cena 466 Kč |
