EU2 (2014)
Motor

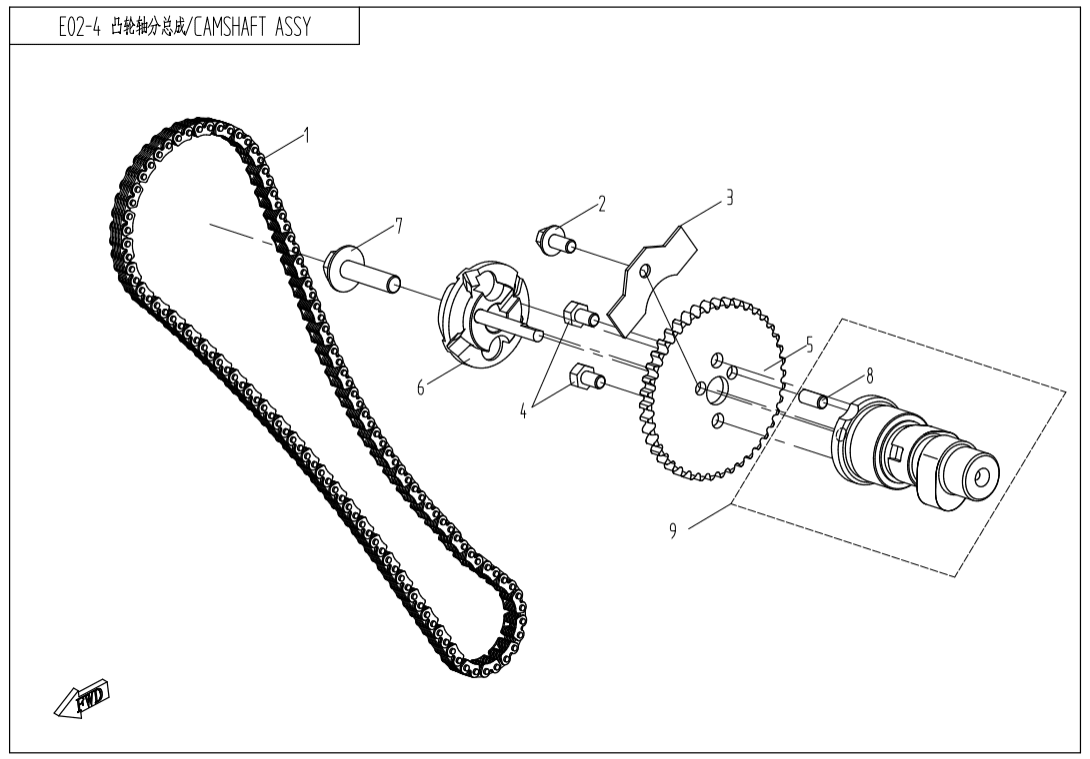

E02‑4 CAMSHAFT ASSY
E01‑1 LEFT CRANKCASE ASSY (37)
E01‑2 RIGHT CRANKCASE ASSY (21)
E01‑3 CVT HOUSE (21)
E01‑4 LEFT CRANKCASE COVER ASSY (24)
E02‑1 CYLINDER HEAD COVER ASSY (6)
E02‑2 CYLINDER HEAD ASSY (36)
E02‑3 CYLINDER ASSY (10)
E02‑4 CAMSHAFT ASSY (11)
E03 MAGNETO STATOR ASSY (5)
E04 CRANKSHAFT,PISTON,BALANCER (9)
E05 CVT ASSY (5)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2) (27)
E06‑3 TRANSMISSION SYSTEM(3) (33)
E07 OIL PUMP ASSY (14)
E08 WATER PUMP ASSY (11)
E09 STATER MOTOR (9)
E11 AIR FILTER ASSY (22)
E17 ELECTRIC FITTING ASSY (12)
E18 FAN ASSY (12)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky TIMING CHAIN0GR0-024100 |
Počet 1 | Cena 1 190 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky HOLDING STRIP, CAMSHAFT0800-024004 Alternativy: 0800-024004-10000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x100010-080010-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky TIMING DRIVEN SPROCKET0GR0-024002 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky STARTER DECOMPRESSOR0GR0-024200 Alternativy: 0GR0-024200-10000 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M8x320GR0-024003 Alternativy: 0GR0-024003-00001 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky DOWEL PIN, SPROCKET0800-024002 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CAMSHAFT ASSY0GR0-0240A0 |
Počet 1 | Cena 1 930 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky GEAR,LOWER RANGE0GR0-061007 Alternativy: 0GR0-061200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SLIDE GEAR0GR0-061006 Alternativy: 0GR0-061006-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
