EU2 (2014)

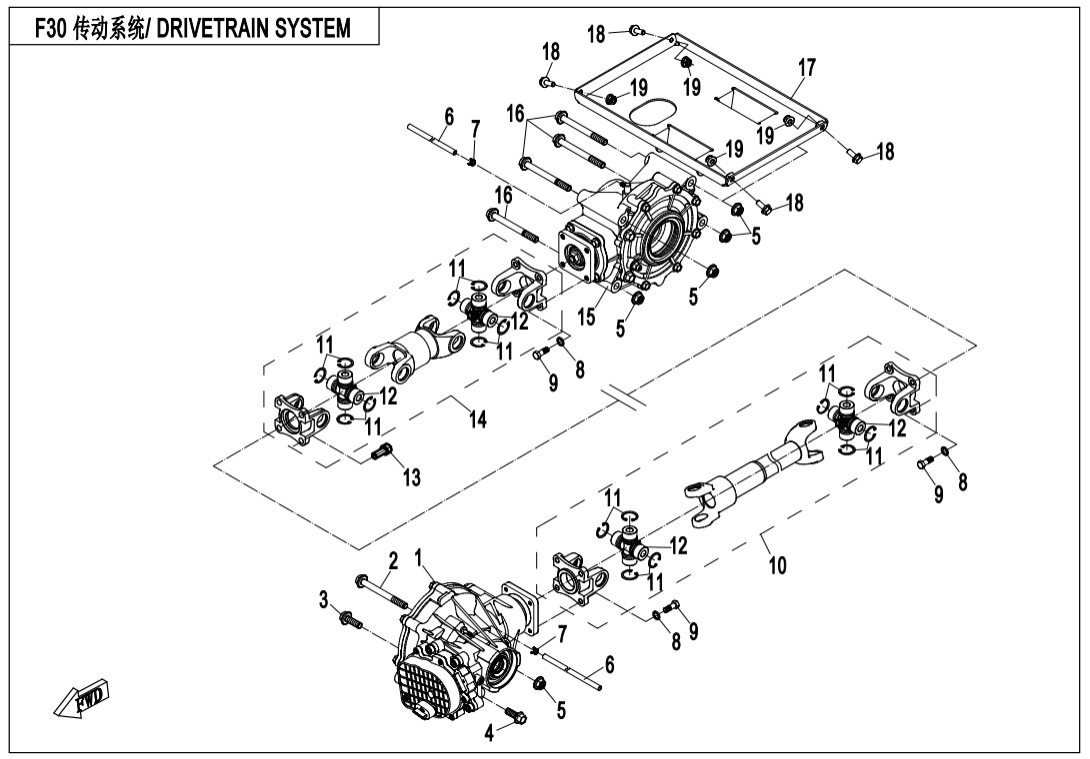

F30 POWERTRAIN SYSTEM
F00‑1 ENGINE MOUNTING PARTS (7)
F00‑2 CVT AIR PIPE@^SIDE COVER (10)
F01 LOCK KIT (2)
F02 MUFFLER (26)
F02 MUFFLER(NEW) (28)
F03 FRAME (30)
F04‑1 FRONT PLASTICS (41)
F04‑2 FRONT PLASTICS (12)
F04‑3 REAR PLASTICS (16)
F04‑4 MIDDLE PLASTICS (20)
F05 FRONT SUSPENSION (38)
F06 REAR SUSPENSION (42)
F07‑A FRONT WHEEL (13)
F07‑B FRONT WHEEL (16)
F08 BRAKE SYSTEM (48)
F10 STEERING SYSTEM (62)
F11‑A REAR WHEEL (13)
F11‑B REAR WHEEL (16)
F12 FUEL TANK (18)
F13‑A SEAT (12)
F13‑B SEAT (13)
F15‑1 ELECTRIC SYSTEM (65)
F15‑2 TOWING WINCH (15)
F16 LIGHTS (27)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (38)
F19‑1 DECAL (8)
F19‑2 DECAL (8)
F20 TOOLS (2)
F22‑1 CARGO BOX (25)
F22‑2 CARGO BOX (48)
F23 BUMPER (17)
F26‑1 BODY ACCESSORIES (20)
F26‑2 BODY ACCESSORIES (11)
F26‑3 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (11)
F28 REAR CV SHAFT (11)
F30 POWERTRAIN SYSTEM (19)
F31 FRONT AXLE (59)
F32 GEAR SHIFTING (8)
F33 REAR AXLE (38)
F34‑A 3‑POINT SEAT BELT (17)
F34‑B 5‑POINT SEAT BELT (8)
F37 SIDE DOORS (14)
F40 TOWBAR (6)
Motor (317)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT AXLE ASSY, Z6Q810-310000 Alternativy: Q810-310000-00002 |
Počet 1 | Cena 35 022 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Šroub30006-102130810 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Šroub30006-102030810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Šroub30006-102025810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BREATHER HOSE, FRONT GEAR CASE9010-310001 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Podložka30306-080112 |
Počet 12 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M8×1×229010-290001 |
Počet 12 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT DRIVE SHAFT5UR0-290100 Alternativy: 5UR0-290100-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CIRCLIP FOR HOLE A-D2530800-02505 |
Počet 16 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky UNIVERSAL JOINT Φ25×647020-290130 Alternativy: 7020-290130-10000 |
Počet 4 | Cena 580 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub (vrut)30102-102020810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR DRIVE SHAFT5UR0-300100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky REAR AXLE ASSY, U8Q530-330000-1000 Alternativy: Q530-330000-10001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub30006-102120810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky MOUNT BRACKET, REAR AXLE7030-038411 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 4 | Cena 14,51 Kč |
