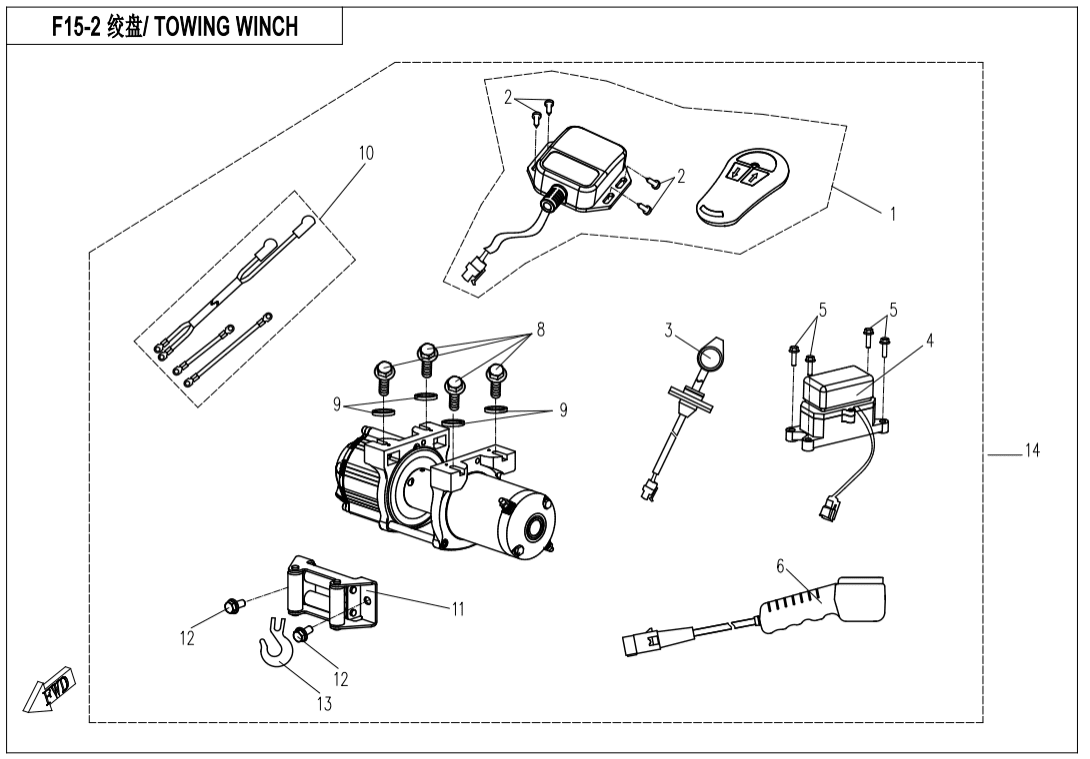

F15‑2 TOWING WINCH
F00‑1 ENGINE MOUNTING PARTS (7)
F00‑2 CVT AIR PIPE@^SIDE COVER (10)
F01 LOCK KIT (2)
F02 MUFFLER (26)
F02 MUFFLER(NEW) (28)
F03 FRAME (30)
F04‑1 FRONT PLASTICS (41)
F04‑2 FRONT PLASTICS (12)
F04‑3 REAR PLASTICS (16)
F04‑4 MIDDLE PLASTICS (20)
F05 FRONT SUSPENSION (38)
F06 REAR SUSPENSION (42)
F07‑A FRONT WHEEL (13)
F07‑B FRONT WHEEL (16)
F08 BRAKE SYSTEM (48)
F10 STEERING SYSTEM (62)
F11‑A REAR WHEEL (13)
F11‑B REAR WHEEL (16)
F12 FUEL TANK (18)
F13‑A SEAT (12)
F13‑B SEAT (13)
F15‑1 ELECTRIC SYSTEM (65)
F15‑2 TOWING WINCH (15)
F16 LIGHTS (27)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (38)
F19‑1 DECAL (8)
F19‑2 DECAL (8)
F20 TOOLS (2)
F22‑1 CARGO BOX (25)
F22‑2 CARGO BOX (48)
F23 BUMPER (17)
F26‑1 BODY ACCESSORIES (20)
F26‑2 BODY ACCESSORIES (11)
F26‑3 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (11)
F28 REAR CV SHAFT (11)
F30 POWERTRAIN SYSTEM (19)
F31 FRONT AXLE (59)
F32 GEAR SHIFTING (8)
F33 REAR AXLE (38)
F34‑A 3‑POINT SEAT BELT (17)
F34‑B 5‑POINT SEAT BELT (8)
F37 SIDE DOORS (14)
F40 TOWBAR (6)
Motor (317)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REMOTE CONTROLLER, WINCH7030-1507A0 |
Počet 1 | Cena 2 902 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-350130010 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CONTROL SWITCH SEAT, WINCH7030-150710 |
Počet 1 | Cena 870 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CONTROL RELAY,WINCH7030-150720 |
Počet 1 | Cena 2 611 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CONTROL LEVER, WINCH7030-150770 |
Počet 1 | Cena 1 088 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WINCH MOTOR7030-150740 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WINCH MOTOR7030-150740-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CABLE,WINCH7030-150760 |
Počet 1 | Cena 2 452 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CABLE PULLEY7030-150790 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HOOK, CABLE7030-150741 Alternativy: 7030-150791 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky WINCH ASSY.7030-150700 Alternativy: 7030-150700-0B000 |
Počet 1 | Cena cena není stanovena | není skladem |
