EU2 (2014)

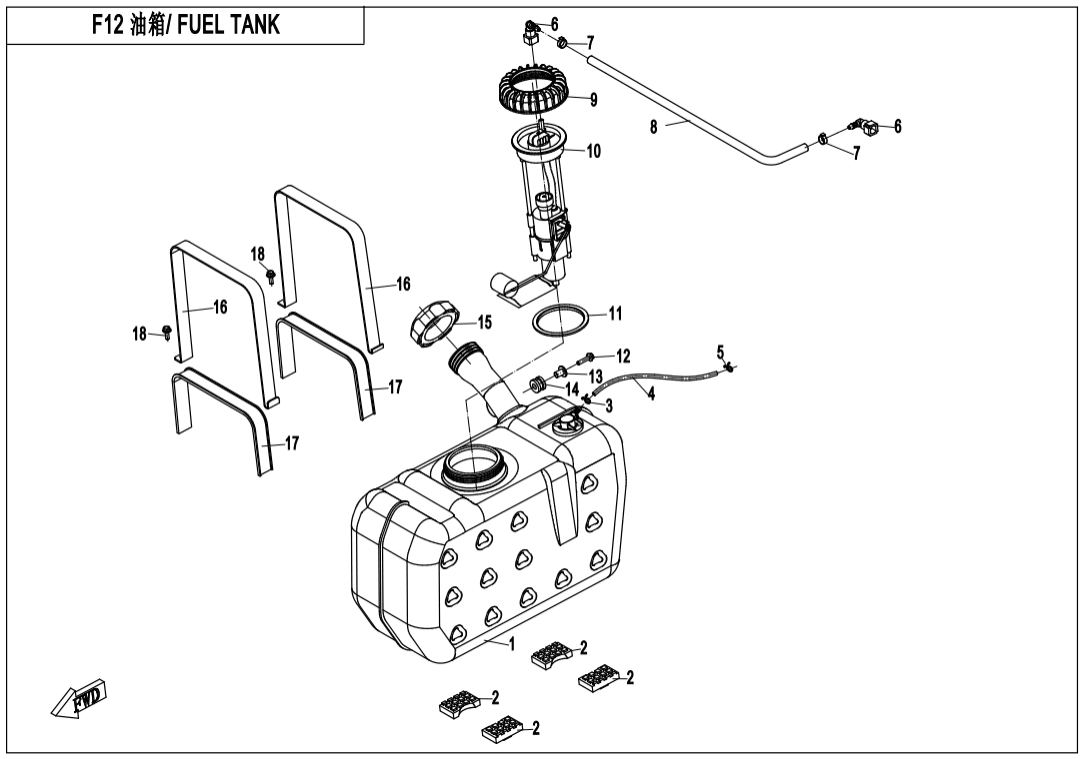

F12 FUEL TANK
F00‑1 ENGINE MOUNTING PARTS (7)
F00‑2 CVT AIR PIPE@^SIDE COVER (10)
F01 LOCK KIT (2)
F02 MUFFLER (26)
F02 MUFFLER(NEW) (28)
F03 FRAME (30)
F04‑1 FRONT PLASTICS (41)
F04‑2 FRONT PLASTICS (12)
F04‑3 REAR PLASTICS (16)
F04‑4 MIDDLE PLASTICS (20)
F05 FRONT SUSPENSION (38)
F06 REAR SUSPENSION (42)
F07‑A FRONT WHEEL (13)
F07‑B FRONT WHEEL (16)
F08 BRAKE SYSTEM (48)
F10 STEERING SYSTEM (62)
F11‑A REAR WHEEL (13)
F11‑B REAR WHEEL (16)
F12 FUEL TANK (18)
F13‑A SEAT (12)
F13‑B SEAT (13)
F15‑1 ELECTRIC SYSTEM (65)
F15‑2 TOWING WINCH (15)
F16 LIGHTS (27)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (38)
F19‑1 DECAL (8)
F19‑2 DECAL (8)
F20 TOOLS (2)
F22‑1 CARGO BOX (25)
F22‑2 CARGO BOX (48)
F23 BUMPER (17)
F26‑1 BODY ACCESSORIES (20)
F26‑2 BODY ACCESSORIES (11)
F26‑3 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (11)
F28 REAR CV SHAFT (11)
F30 POWERTRAIN SYSTEM (19)
F31 FRONT AXLE (59)
F32 GEAR SHIFTING (8)
F33 REAR AXLE (38)
F34‑A 3‑POINT SEAT BELT (17)
F34‑B 5‑POINT SEAT BELT (8)
F37 SIDE DOORS (14)
F40 TOWBAR (6)
Motor (317)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FUEL TANK ASSY.7030-120100 |
Počet 1 | Cena 7 399 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CUSHION MAT, FUEL TANK6060-120001 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CLAMP A1030601-110010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FUEL VAPOR HOSE II7020-360002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CLAMP A1230601-112010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP φ16.67020-120006 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE 17020-120210-2000 |
Počet 1 | Cena 1 161 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CAP, FUEL PUMP7020-120101 Alternativy: 9AWV-120101-2500 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FUEL PUMP5UR0-150900 |
Počet 1 | Cena 8 444 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SEAL RING, FUEL PUMP7020-120102 Alternativy: 9AWV-120102-2500 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RUBBER BUSH，FUEL TANK9010-120310 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR RUBBER BUFFER，FUEL TANK9010-120007 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CAP, FUEL TANK7030-120060 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky STRIP, FUEL TANK7030-120002 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RUBBER DAMPER5190-020102 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč |
