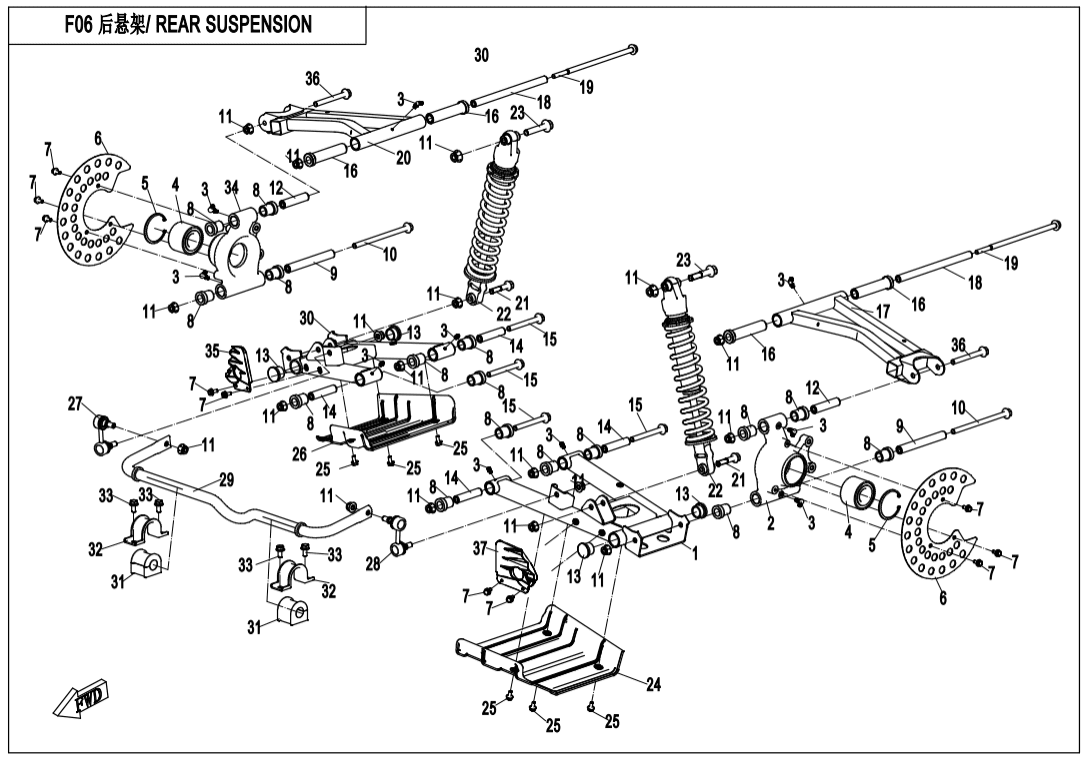

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky REAR LOWER SWING ARM,LH 703A-060210	Počet 1	Cena 2 553 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky SUPPORT, REAR WHEEL SHAFT(LH) 7030-060001	Počet 1	Cena 7 544 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky SUPPORT, REAR WHEEL SHAFT(LH) 7030-060001-00001	Počet 1	Cena 7 080 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky OIL CUP 3120100	Počet 10	Cena 131 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky BEARING,HUB 30499-03081	Počet 2	Cena 1 494 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky CIRCLIP FOR HOLE 63 30800-06300	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky GUARD, REAR BRAKE DISC 9060-060001	Počet 2	Cena 406 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 10	Cena 14,51 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky SHORT BUSH，SWING ARM 9060-050003	Počet 16	Cena 145 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky MIDDLE SPACER(LOWER), REAR WHEEL SHAFT SUPPORT 9060-060702-1000 Alternativy: 9060-060702-10001	Počet 2	Cena 276 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky MOUNTING SHAFT(LOWER), REAR WHEEL SHAFT SUPPORT 9060-060704	Počet 2	Cena 116 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky NUT M10x1.25 30204-102810	Počet 18	Cena 14,51 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky MIDDLE SPACER(UPPER), REAR WHEEL SHAFT SUPPORT 9060-060701-1000 Alternativy: 9060-060701-10001	Počet 2	Cena 102 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky PLUG，REAR SUSPENSION 9060-060002	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky SPACER, REAR LOWER SWING ARM 9060-060201 Alternativy: 9060-060201-00001	Počet 4	Cena 203 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky Šroub 30001-102095110	Počet 4	Cena 58,03 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky LONG BUSH，SWING ARM 9060-050002	Počet 4	Cena 218 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky REAR UPPER SWING ARM,LH 703A-060110 Alternativy: 703A-060110-00001	Počet 1	Cena 2 046 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky SPACER, REAR UPPER SWING ARM 9060-060101 Alternativy: 9060-060101-00002	Počet 2	Cena 203 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky MOUNTING SHAFT, REAR ARM 4060-060101	Počet 2	Cena 160 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky REAR UPPER SWING ARM,RH 703A-060310 Alternativy: 703A-060310-00001	Počet 1	Cena 1 930 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky Šroub 30006-102055810	Počet 2	Cena 58,03 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky Zadní tlumič 703A-060500	Počet 2	Cena 5 629 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky Zadní tlumič 703A-060500-10000 Alternativy: 703A-060500	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 23	Název součástky Kód součástky Šroub 30006-102060810	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky GUARD, REAR SWING ARM(LH) 7030-040741	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 25	Název součástky Kód součástky BOLT M6x16 30006-060016810 Alternativy: 30006-060016870	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 26	Název součástky Kód součástky REAR SWING ARM GUARD, RH 7030-040751	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 27	Název součástky Kód součástky BALL PIN （RH） 9010-060800-1000 Alternativy: 9010-060800-20000	Počet 1	Cena 1 016 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky BALL PIN, RH 9010-060800-20000	Počet 1	Cena 1 132 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky BALL PIN （LH） 9010-060700-1000 Alternativy: 9010-060700-20000	Počet 1	Cena 1 016 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky BALL PIN, LH 9010-060700-20000	Počet 1	Cena 1 132 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky REAR STABILIZER BAR 7030-060610	Počet 1	Cena 348 Kč	ks
Číslo na výkresu 30	Název součástky Kód součástky REAR LOWER SWING ARM,LH 703A-060410	Počet 1	Cena 2 568 Kč	ks
Číslo na výkresu 31	Název součástky Kód součástky RUBBER SUPPORT SEAT 9030-060003	Počet 2	Cena 189 Kč	ks
Číslo na výkresu 32	Název součástky Kód součástky RETAINING COVER 9030-060002	Počet 2	Cena 189 Kč	ks
Číslo na výkresu 33	Název součástky Kód součástky Šroub 30006-080016810	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 34	Název součástky Kód součástky HOLDER ,REAR WHEEL SHAFT(RH) 7030-060002 Alternativy: 7030-060002-00001	Počet 1	Cena 7 544 Kč	ks
Číslo na výkresu 34	Název součástky Kód součástky HOLDER,REAR WHEEL SHAFT(RH) 7030-060002-00001	Počet 1	Cena 7 080 Kč	ks
Číslo na výkresu 35	Název součástky Kód součástky FENDER,REAR SUSPENSION(RH) 703A-060401	Počet 1	Cena 189 Kč	ks
Číslo na výkresu 36	Název součástky Kód součástky Šroub 30006-102090810	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 37	Název součástky Kód součástky FENDER,REAR SUSPENSION(LH) 703A-060201	Počet 1	Cena 189 Kč	ks
