EU2 (2014)

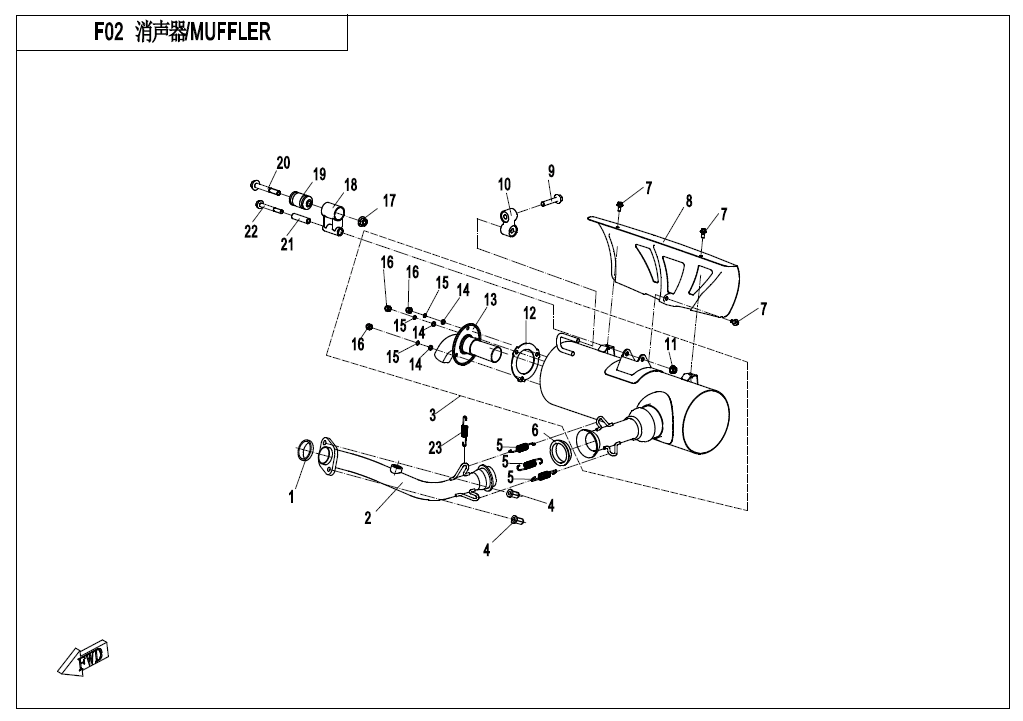

F02 MUFFLER
F00‑1 ENGINE MOUNTING PARTS (7)
F00‑2 CVT AIR PIPE@^SIDE COVER (10)
F01 LOCK KIT (2)
F02 MUFFLER (26)
F02 MUFFLER(NEW) (28)
F03 FRAME (30)
F04‑1 FRONT PLASTICS (41)
F04‑2 FRONT PLASTICS (12)
F04‑3 REAR PLASTICS (16)
F04‑4 MIDDLE PLASTICS (20)
F05 FRONT SUSPENSION (38)
F06 REAR SUSPENSION (42)
F07‑A FRONT WHEEL (13)
F07‑B FRONT WHEEL (16)
F08 BRAKE SYSTEM (48)
F10 STEERING SYSTEM (62)
F11‑A REAR WHEEL (13)
F11‑B REAR WHEEL (16)
F12 FUEL TANK (18)
F13‑A SEAT (12)
F13‑B SEAT (13)
F15‑1 ELECTRIC SYSTEM (65)
F15‑2 TOWING WINCH (15)
F16 LIGHTS (27)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (38)
F19‑1 DECAL (8)
F19‑2 DECAL (8)
F20 TOOLS (2)
F22‑1 CARGO BOX (25)
F22‑2 CARGO BOX (48)
F23 BUMPER (17)
F26‑1 BODY ACCESSORIES (20)
F26‑2 BODY ACCESSORIES (11)
F26‑3 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (11)
F28 REAR CV SHAFT (11)
F30 POWERTRAIN SYSTEM (19)
F31 FRONT AXLE (59)
F32 GEAR SHIFTING (8)
F33 REAR AXLE (38)
F34‑A 3‑POINT SEAT BELT (17)
F34‑B 5‑POINT SEAT BELT (8)
F37 SIDE DOORS (14)
F40 TOWBAR (6)
Motor (317)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BUSHING, EXHAUST PIPE0800-022300 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT EXHAUST PIPE5UR0-021310 Alternativy: 5UR0-021310-10001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky MUFFLER COMP.5UR0-021100 |
Počet 1 | Cena 17 409 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SPRING9030-020002 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky COLLAR，BIG7030-021002 |
Počet 1 | Cena 406 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky OUTER DECO COVER, MUFFLER BODY7030-020002 Alternativy: 7030-020002-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CONNECTING PARTS, ENGINE UPPER BRACKET7020-000160 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SEAL GASKET, TAIL COVER7030-021102 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPAPK ARRESTOR7030-021150-1000 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Podložka30300-060112 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Matice30206-060510 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky MOUNT ASSY., MUFFLER7020-022000 Alternativy: 7020-022000-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky MOUNT ASSY., MUFFLER7020-022000-00001 Alternativy: 9CR6-020020 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CUSHION SLEEVE9010-050500 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BOLT M10×727030-020003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LINER, MUFFLER7020-020001 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Šroub30006-080065810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT M8×657030-020004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SPRING5UR0-020001 |
Počet 1 | Cena cena není stanovena | není skladem |
