Levý blok motoru

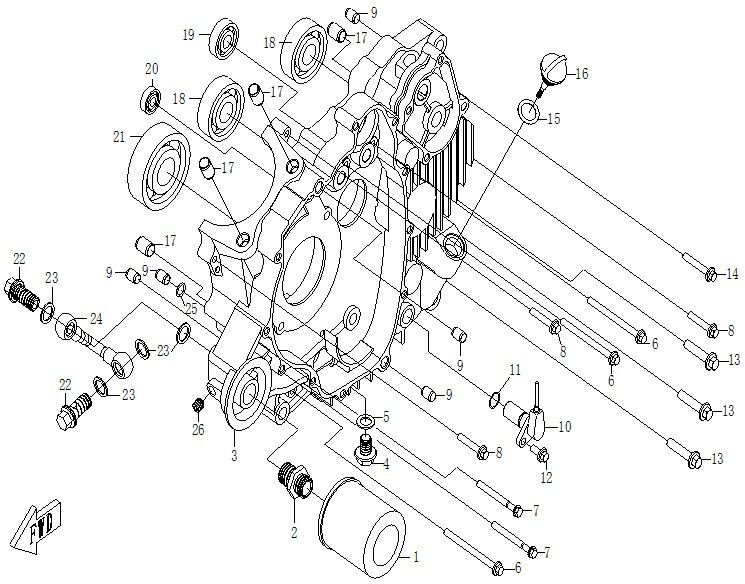

Levý blok motoru (28)
Pravý blok motoru (22)
CVT blok (27)
Víko levého bloku motoru (14)
Levý kryt I (5)
Levý kryt II (5)
Hlava válce + válec (4)
Víko hlavy válce (17)
Hlava válce (31)
Tělo válce (16)
Vačková hřídel (7)
Magneto stator (3)
Kliková hřídel + písty (13)
Spojka, variátor CVT (14)
Primární řemenice (13)
Sekundární řemenice (10)
Buben spojky (4)
Spojka (7)
Převodovka I (27)
Převodovka II (19)
Převodovka III (34)
Olejová pumpa (18)
Vodní pumpa (18)
Startér (13)
Ruční startér (16)
Karburátor (29)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky OIL FILTER0180-011300-0B00 |
Cena 342 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT, OIL FILTER0180-011004-0010 |
Cena 62,15 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky LEFT CRANKCASE COMP.0180-011100-0080 |
Cena 9 881 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky DRAIN BOLT, M12×1.50110-013005-0030 Alternativy: 0110-013005-0010 |
Cena 31,07 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky DRAIN BOLT, MAGNETIC M12X1.50180-011500 |
Cena 77,68 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky WASHER 120010-021014 |
Cena 15,54 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BOLT M6×800110-013031-0030 Alternativy: 0110-013031-0010 |
Cena 15,54 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky BOLT M6×600010-011017-0030 Alternativy: 0010-011017-0010 |
Cena 15,54 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M6×350010-013008-0030 Alternativy: 0010-013008-0010 |
Cena 15,54 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky DOWEL PIN φ10×140010-021005 |
Cena 15,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SPEEDOMETER SENSOR0130-011300 Alternativy: 0130-011300-0001 |
Cena 1 181 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SPEEDOMETER SENSOR0130-011300-0001 |
Cena 1 181 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky O-SEAL RING 14×1.40130-011303 |
Cena 31,07 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6×160010-090005-0030 Alternativy: 0010-090005-0010 |
Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M8×380110-060010-0030 Alternativy: 0110-060010-0010 |
Cena 31,07 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6×400010-013009-0030 Alternativy: 0010-013009-0010 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky O-SEAL RING 18x3.550110-013030 |
Cena 15,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DIPSTICK, ENGINE OIL0110-013001 |
Cena 31,07 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DOWEL PIN φ13×180180-011005 |
Cena 31,07 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Ložisko30400-01701 |
Cena 155 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Ložisko30499-01500 |
Cena 186 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Ložisko30400-02200 |
Cena 218 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Ložisko30499-03500 |
Cena 917 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT M14×1.50180-011007-0030 Alternativy: 0180-011007-0010 |
Cena 77,68 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky GASKET 140180-011006 |
Cena 31,07 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky OUTER OIL PIPE COMP.0180-011400-0030 |
Cena 295 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky O-Kroužek30502-010000N |
Cena 15,54 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky INNER HEX SCREW30131-100010810 |
Cena 15,54 Kč |
