EU4 (2018)

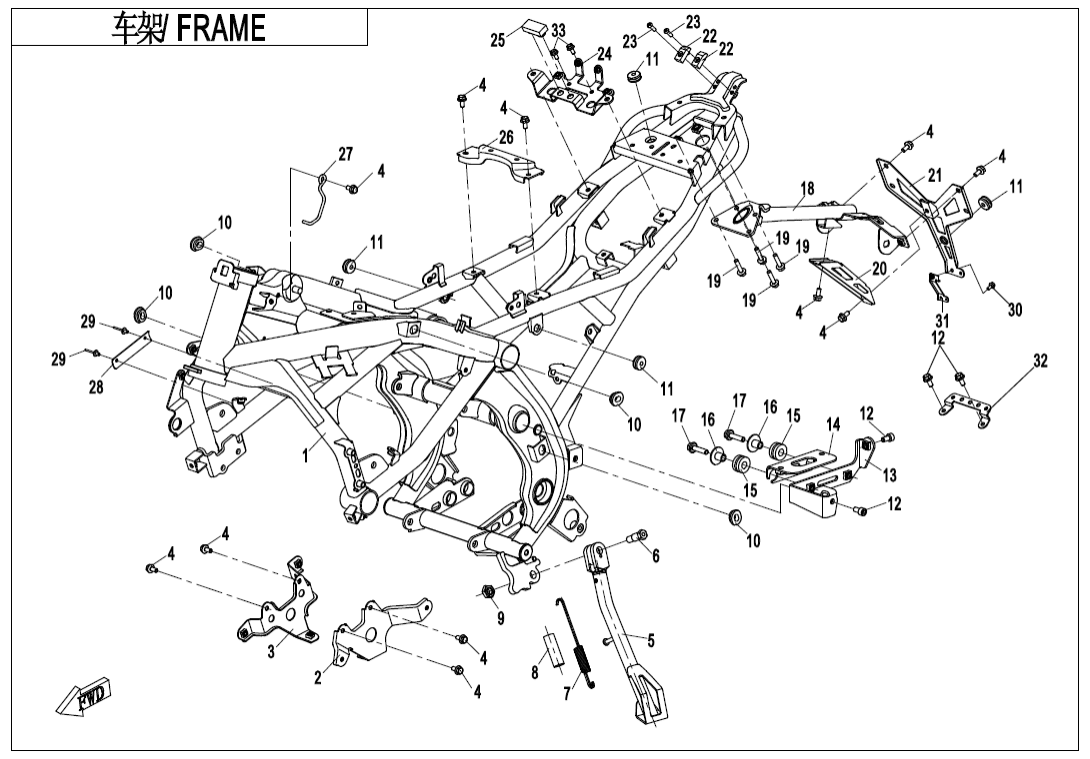

F03 FRAME
F00 ENGINE FITTINGS (20)
F01 LOCK KIT (5)
F02 MUFFLER (12)
F03 FRAME (33)
F04‑1 PLASTICS Ⅰ (22)
F04‑2 PLASTICS Ⅱ (25)
F04‑3 PLASTICS Ⅲ (18)
F04‑4 PLASTICS Ⅳ (24)
F05 FRONT SUSPENSION (42)
F06 REAR SUSPENSION (26)
F07‑A FRONT WHEEL(FRONT RIM‑MATTE BLACK) (9)
F07‑B FRONT WHEEL(FRONT RIM‑SILVER BLACK) (9)
F08‑1-B FRONT BRAKE(ABS) (31)
F08‑1-B‑V2 FRONT BRAKE(ABS) (29)
F08‑1-B‑V3 FRONT BRAKE(ABS) (30)
F08‑2-B REAR BRAKE (ABS) (40)
F08‑3 BRAKE ASSY (1)
F10 STEERING SYSTEM (23)
F11‑A REAR WHEEL(REAR RIM‑MATTE BLACK) (25)
F11‑B REAR WHEEL(REAR RIM‑SILVER BLACK) (25)
F12‑V2 FUEL TANK (25)
F12‑V3 FUEL TANK (31)
F13‑A SEAT (3)
F13‑B SEAT (WITH 'CFMOTO' LOGO) (4)
F14‑B FOOTREST(ABS) (37)
F15 ELECTRIC SYSTEM (29)
F16 LIGHTS (14)
F17‑V2 DASHBOARD (5)
F18 COOLING SYSTEM (23)
F19‑A WARNING DECAL (2)
F19‑B DECAL(CORAL BLUE) (4)
F19‑C DECAL(PEARL BLACK) (4)
F20‑V2 TOOLS (1)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER'S MANUAL(EU 4) (1)
F41 AIR FILTER (13)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Sestava rámu6NQA-031000-0BB00 Alternativy: 6NQ#-031000-2000-01-0BB00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky Sestava rámu6NQA-031000-0BC00 Alternativy: 6NQ#-031000-2000-01-0BC00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LH BRACKET, LOWER DEFLECTOR6NQ0-030030 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BRACKET, LOWER DEFLECTOR(RH)6NQ0-030040 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SIDE STAND COMP.6NQ0-030190 Alternativy: 6NQ#-030190-6000 |
Počet 1 | Cena 1 975 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT, SIDE STANDA000-030006 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SPRING, SIDE STANDA000-030210 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SPRING COLLAR, SIDE STANDA000-030004 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Matice30208-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DAMPER, FRONT FENDER8080-040064 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky INNER HEX SCREW M6x1630102-060016810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BRACKET, REGULATORA000-030120 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BRACKETⅡ, REGULATORA000-030130 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER SLEEVE LINER, FRONT LICENSE BRACKET5020-031002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BRACKET, REAR FENDER6NQ0-030100-0BB00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SUPPORT PLATE,REAR LICENCE6KJ0-030601-0BB0 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BRACKET,REAR LICENCE6KJ0-030200-0BB0 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CUSHION RUBBER WAHSER6NQ0-130216 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Šroub (vrut)30105-050016410 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LINKING BRACKET, ECU6NT1-030050 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RUBBER DAMPER6090-130012 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky MOUNT BRACKET, FUEL TANKA000-030150-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky LH CLAMP, MAIN CABLEA000-030001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Štítek VIN6NQA-190011-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BLIND RIVET30902-0401320 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky Šroub (vrut)30105-050015410 Alternativy: 30105-050016410 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky MOUNTING SEAT, REFLECTOR(RH)6KJ0-030920 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky Šroub30006-050012810 |
Počet 2 | Cena 14,51 Kč |
