Vodní pumpa
Levý blok motoru (17)
Pravý blok motoru (23)
Pravý kryt motoru (17)
Levý kryt motoru (15)
Víko hlavy válce (7)
Hlava válce (35)
Tělo válce (13)
Vačková hřídel (7)
Kliková hřídel (12)
Spojka, variátor CVT (14)
Systém CVT (27)
Olejová pumpa (10)
Vodní pumpa (21)
Startér (10)
Magneto stator (4)
Převodovka (16)
Odvětrání motoru (7)
Klapka sání (1)
Vstřikování (4)

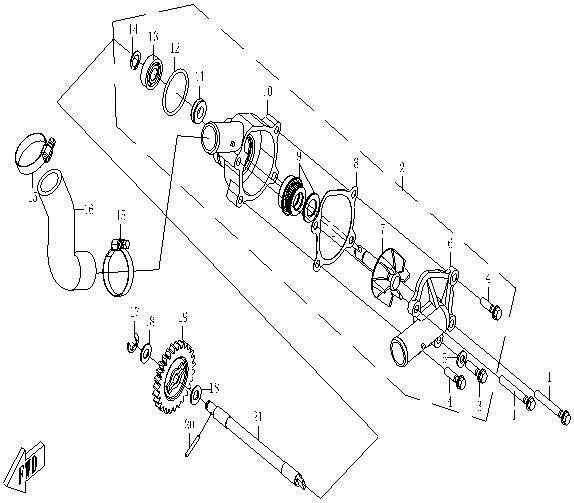

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6×450180-013208-0030 Alternativy: 0180-013208-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WATER PUMP ASSY01A0-081000 Alternativy: 01A0-081000-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6×120010-021019-0030 Alternativy: 0010-021019-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6×220010-080013-0030 Alternativy: 0010-080013-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WASHER 60010-060009 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky WATER PUMP COVER01A0-081002-0080 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky IMPELLER, WATER PUMP01A0-081100 Alternativy: 01A0-081101-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky GASKET, WATER PUMP COVER01A0-081003 |
Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky WATER SEAL ASSY0010-081000 Alternativy: 0700-081200 |
Cena 1 045 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WATER PUMP BODY01A0-081001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky OIL SEAL 10×20×50110-080005 |
Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky O-RING 34x2.50180-080002 |
Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Ložisko30400-01000 |
Cena 116 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1030801-01005 |
Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLIP ，WATER PIPE0180-023500-0030 Alternativy: 9010-180007 |
Cena 58,03 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky WATER OUTLET PIPE, WATER PUMP01A0-080003 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CIRCLIP 630802-00605 Alternativy: 30802-00603 |
Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky GASKET 8×16×101A0-070004 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky GEAR, WATER PUMP01A0-080001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky ROLLER NEEDLE, P3x21.830406-00300 |
Cena 43,56 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SHAFT, WATER PUMP01A0-080002-0050 |
Cena cena není stanovena | není skladem |
