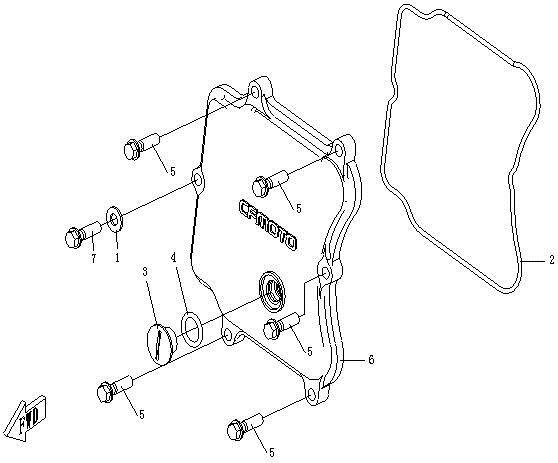

Víko hlavy válce
Levý blok motoru (17)
Pravý blok motoru (23)
Pravý kryt motoru (17)
Levý kryt motoru (15)
Víko hlavy válce (7)
Hlava válce (35)
Tělo válce (13)
Vačková hřídel (7)
Kliková hřídel (12)
Spojka, variátor CVT (14)
Systém CVT (27)
Olejová pumpa (10)
Vodní pumpa (21)
Startér (10)
Magneto stator (4)
Převodovka (16)
Odvětrání motoru (7)
Klapka sání (1)
Vstřikování (4)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky WASHER 60010-060009 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SEAL RING, CYLINDER HEAD COVER01A0-021002 |
Cena 43,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PLUG, INSPECTION HOLE0010-021008-0030 |
Cena 102 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SEAL RING, INSPECTION HOLE0010-021009 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6×220010-080013-0030 Alternativy: 0010-080013-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CYLINDER HEAD COVER01A0-021001-0080 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Šroub0010-023010-0030 Alternativy: 0010-023010-0010 |
Cena 14,51 Kč |
