Motor

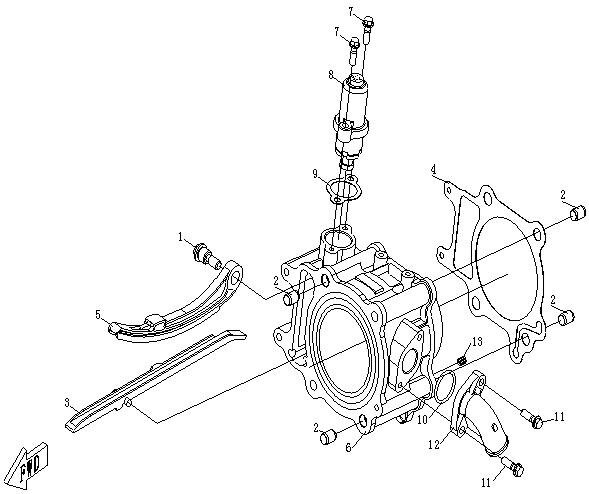

Tělo válce
Levý blok motoru (17)
Pravý blok motoru (23)
Pravý kryt motoru (17)
Levý kryt motoru (15)
Víko hlavy válce (7)
Hlava válce (35)
Tělo válce (13)
Vačková hřídel (7)
Kliková hřídel (12)
Spojka, variátor CVT (14)
Systém CVT (27)
Olejová pumpa (10)
Vodní pumpa (21)
Startér (10)
Magneto stator (4)
Převodovka (16)
Odvětrání motoru (7)
Klapka sání (1)
Vstřikování (4)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PIN SHAFT0010-023006-0020 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DOWEL PIN φ10×140010-021005 |
Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CHAIN GUIDE01A0-023300 |
Cena 319 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky GASKET, CYLINDER01A0-023002 |
Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky TENSION PLATE ASSY.01A0-023200 |
Cena 464 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CYLINDER ASSY01A0-023100-0080 |
Cena 3 047 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6×220010-080013-0030 Alternativy: 0010-080013-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky TENSIONER COMP.0180-023200-0080 |
Cena 522 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky GASKET, TENSIONER0180-023003 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky O-SEAL RING 24×2.50180-023002 |
Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub0010-023010-0030 Alternativy: 0010-023010-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WATER INLET PORT01A0-023001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RESTRICTION PLUG01A0-023003 |
Cena cena není stanovena | není skladem |
