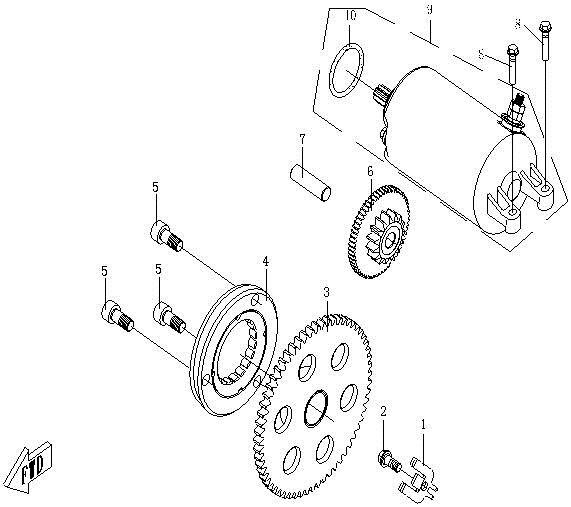

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FIXING PLATE0110-090007-0010 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6×140110-090008-0030 |
Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky DRIVEN GEAR COMP.01A0-092000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky OVERRIDING CLUTCH0110-094000 |
Cena 1 886 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky INNER HEX SCREW M8×180110-090009-0020 Alternativy: 0110-090009-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky DUAL GEAR01A0-091000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky AXLE, DUAL GEAR01A0-090001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6×250010-021017-0030 Alternativy: 0010-021017-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky STARTING MOTOR01A0-093000 |
Cena 3 003 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky O-SEAL RING 25×301A0-093001 |
Cena 14,51 Kč |
