Motor
Spojka, variátor CVT
Levý blok motoru (17)
Pravý blok motoru (23)
Pravý kryt motoru (17)
Levý kryt motoru (15)
Víko hlavy válce (7)
Hlava válce (35)
Tělo válce (13)
Vačková hřídel (7)
Kliková hřídel (12)
Spojka, variátor CVT (14)
Systém CVT (27)
Olejová pumpa (10)
Vodní pumpa (21)
Startér (10)
Magneto stator (4)
Převodovka (16)
Odvětrání motoru (7)
Klapka sání (1)
Vstřikování (4)

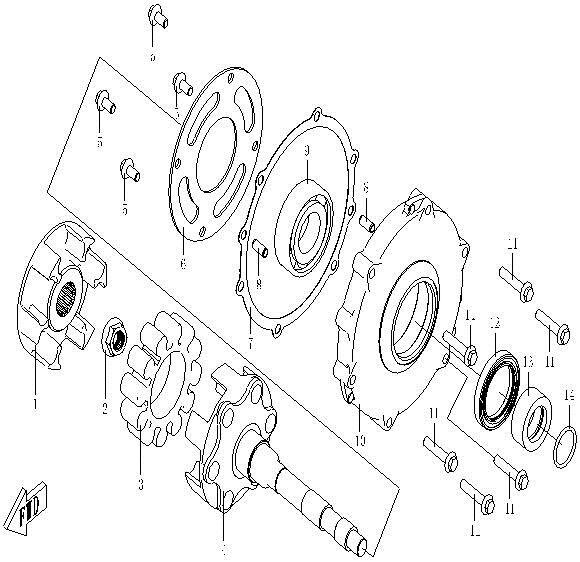

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky COUPLER PLATE01AD-055001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NUT M16x10110-040001-0020 Alternativy: 0110-040001-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BUFFER PART, COUPLER01AD-055002 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DRIVE SHAFT ASSY., CVT01AD-055100 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6×120010-021019-0030 Alternativy: 0010-021019-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BEARING RETAINER, CVT01A0-056002-0050 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GASKET, CLUTCH01A0-056003 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky DOWEL PIN Dia 6x1201A0-056004 |
Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Ložisko30400-02803 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLUTCH COVER01A0-056001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6×300010-060012-0030 Alternativy: 0010-060012-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky OIL SEAL 36×50×701A0-056100 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BUSHING24×36×1501AD-057001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky O-SEAL RING 23×2.301A0-057002 |
Cena cena není stanovena | není skladem |
