Motor
Levý kryt motoru
Levý blok motoru (17)
Pravý blok motoru (23)
Pravý kryt motoru (17)
Levý kryt motoru (15)
Víko hlavy válce (7)
Hlava válce (35)
Tělo válce (13)
Vačková hřídel (7)
Kliková hřídel (12)
Spojka, variátor CVT (14)
Systém CVT (27)
Olejová pumpa (10)
Vodní pumpa (21)
Startér (10)
Magneto stator (4)
Převodovka (16)
Odvětrání motoru (7)
Klapka sání (1)
Vstřikování (4)

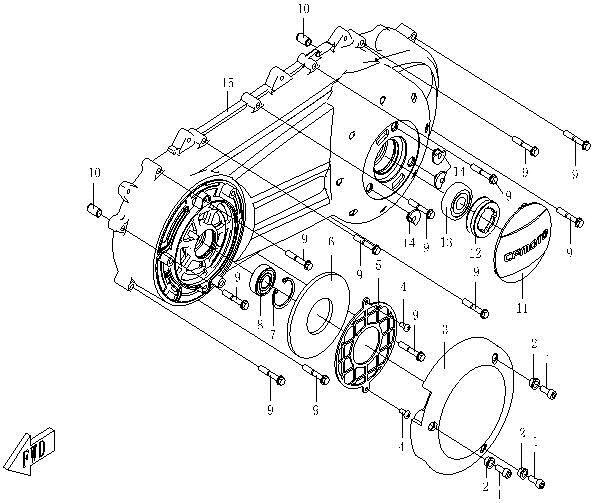

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky INNER HEX SCREW30102-060018830 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SLEEVE0032-012009-0020 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky AIR INLET PORT01AD-014101 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Šroub (vrut)30105-050012420 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BRACKET, OIL SCREEN01AD-014002 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FILTER ELEMENT, AIR BOX01AD-014003 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CIRCLIP FOR HOLE 3530800-03505 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Ložisko30499-01504 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6×350010-013008-0030 Alternativy: 0010-013008-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DOWEL PIN φ8×140010-080008 |
Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky REAR DECORATION COVER01AD-014005 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BEARING RETAINER01AD-014004 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Ložisko30499-01505 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BUFFERING PART, REAR DECO COVER01AD-014006 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LEFT SIDE COVER01AD-014001 |
Cena cena není stanovena | není skladem |
