Motor

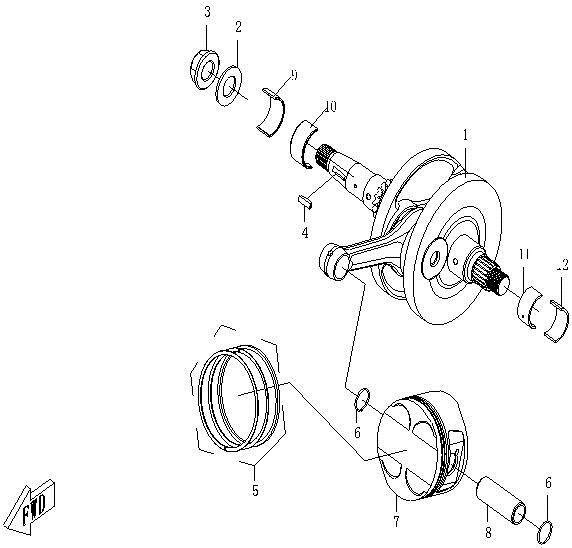

Kliková hřídel
Levý blok motoru (17)
Pravý blok motoru (23)
Pravý kryt motoru (17)
Levý kryt motoru (15)
Víko hlavy válce (7)
Hlava válce (35)
Tělo válce (13)
Vačková hřídel (7)
Kliková hřídel (12)
Spojka, variátor CVT (14)
Systém CVT (27)
Olejová pumpa (10)
Vodní pumpa (21)
Startér (10)
Magneto stator (4)
Převodovka (16)
Odvětrání motoru (7)
Klapka sání (1)
Vstřikování (4)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CRANK SHAFT COMP01AA-041000 |
Cena 7 297 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WASHER 16.3×30×20110-040002 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky NUT M16x10110-040001-0020 Alternativy: 0110-040001-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WOODRUFF KEY0010-040006 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky PISTON RING COMP.0110-0400A0 |
Cena 450 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CIRCLIP, PISTON PIN0110-040006-0050 |
Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Píst01A0-040001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PISTON PIN01A0-040007 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky LOWER PLAIN BEARING, RIGHT CRANKCASE01A0-012102 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky UPPER PLAIN BEARING, RIGHT CRANKCASE01A0-012103 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky UPPER SHELL, LEFT CASE01A0-011103 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky LOWER SHELL, LEFT CASE01A0-011102 |
Cena cena není stanovena | není skladem |
