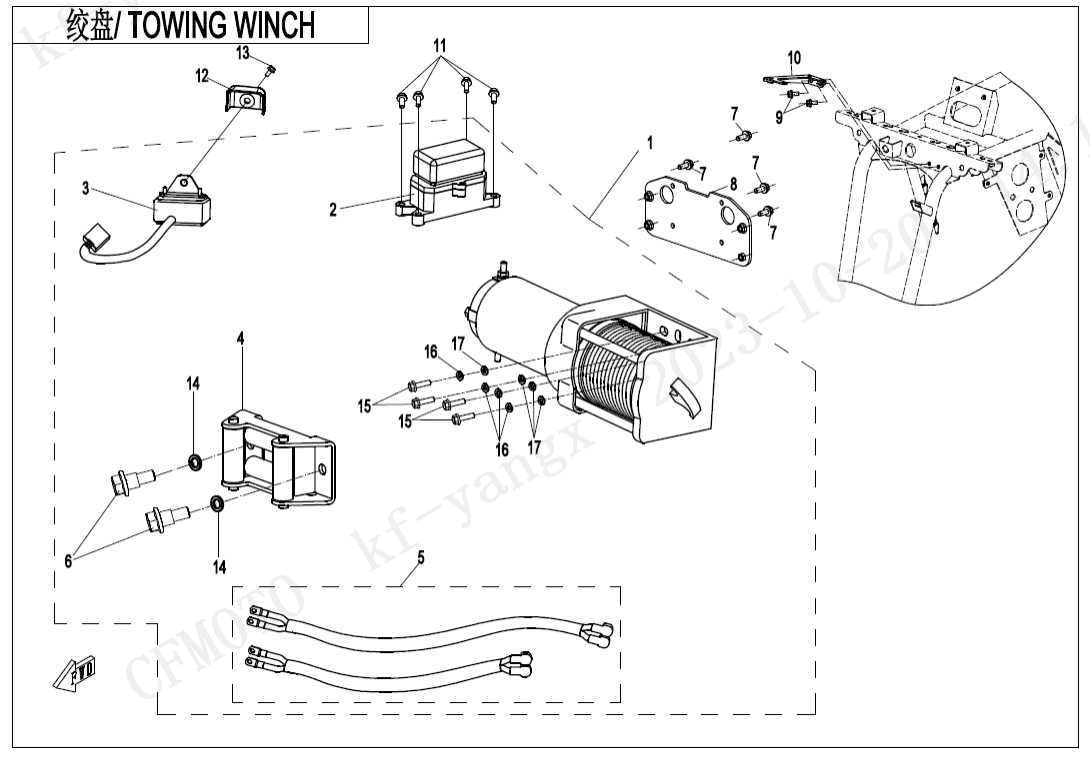

F15‑2 TOWING WINCH
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑V4 MUFFLER (35)
F03‑V3 FRAME (31)
F04‑1 FRONT PLASTICS (27)
F04‑2 MIDDLE PLASTICS (23)
F04‑3 REAR PLASTICS (26)
F04‑4 BOTTOM PLASTICS (24)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (28)
F07 FRONT WHEEL (15)
F08‑1-B BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (28)
F10‑3 HAND GUARD (18)
F11 REAR WHEEL (13)
F12‑V2 FUEL TANK (22)
F13 SEAT (4)
F14 RACK (5)
F15‑1-V1 ELECTRIC SYSTEM (41)
F15‑1-V2 ELECTRIC SYSTEM (45)
F15‑2 TOWING WINCH (17)
F16 LIGHTS (16)
F17 DASHBOARD (3)
F18‑V2 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(INJECTED PEARL BLACK, EPS) (13)
F19‑1-B DECAL KITS(INJECTED PEARL BLACK, NO EPS) (12)
F19‑1-C DECAL KITS(GHOST GREY, EPS) (13)
F19‑1-D DECAL KITS(GHOST GREY, NO EPS) (12)
F19‑1-E DECAL KITS(CM GREY) (13)
F19‑2-A WARNING DECAL (18)
F19‑2-B WARNING DECAL(TURKEY) (17)
F20 TOOLS (4)
F23 BUMPER (6)
F27‑A FRONT CV SHAFT(ODM) (3)
F28‑A REAR CV SHAFT(ODM) (4)
F30 DRIVETRAIN SYSTEM (23)
F31‑V4 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33 REAR AXLE (39)
F38 OWNER\'S MANUAL (1)
F40 TOWBAR (8)
F41‑V3 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky WINCH ASSY9GRV-150700-1100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CONTROL RELAY9010-150720-4000 |
Počet 1 | Cena 3 134 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SWITCH, WINCH7020-150710 |
Počet 1 | Cena 870 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CABLE PULLEY9030-150730 |
Počet 1 | Cena 1 059 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CABLE,WINCH9GQ0-150730-00001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Šroub30006-102025810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky INSTALLING BRACKET,WINCH9GQ0-030090 |
Počet 1 | Cena 914 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BRACKET,WINCH RELAY9GQ0-030020 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DECO COVER, WINCH SWITCH9CR6-101002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INNER HEX SCREW M6x12A000-040702 Alternativy: 6KM#-040702-8000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Podložka30303-100112 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Podložka30304-080420 |
Počet 4 | Cena 14,52 Kč |
