GOES Terrox 400 T3B (2024)

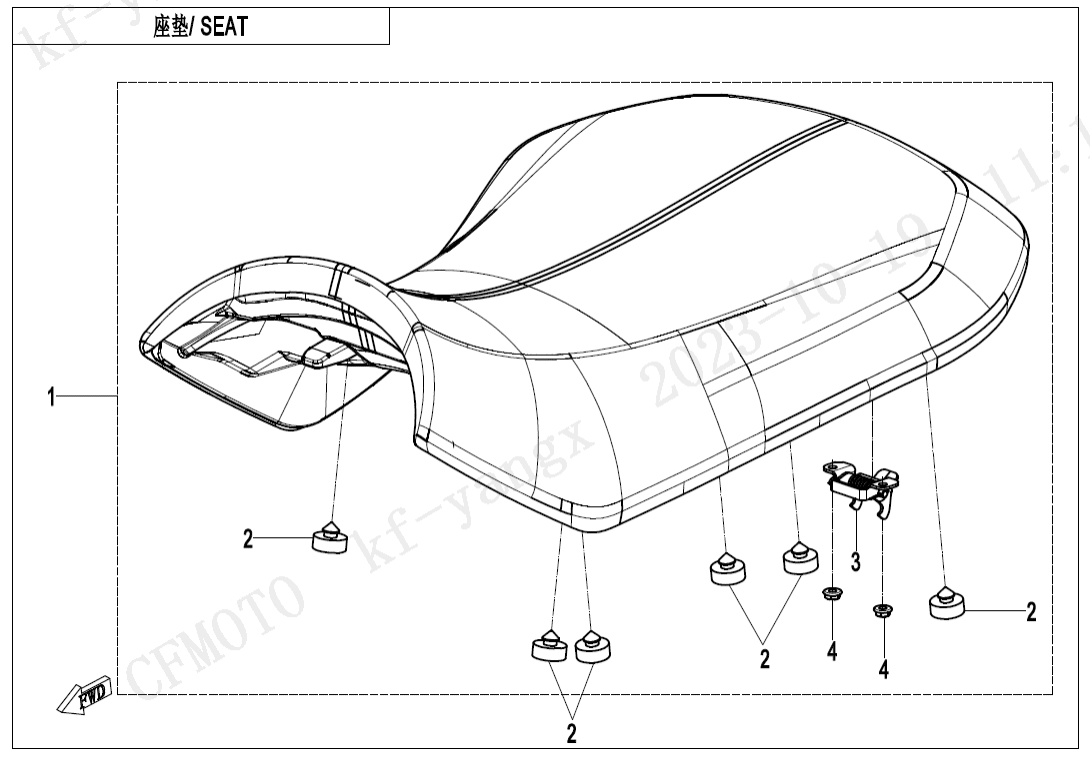

F13 SEAT
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑V4 MUFFLER (35)
F03‑V3 FRAME (31)
F04‑1 FRONT PLASTICS (27)
F04‑2 MIDDLE PLASTICS (23)
F04‑3 REAR PLASTICS (26)
F04‑4 BOTTOM PLASTICS (24)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (28)
F07 FRONT WHEEL (16)
F08‑1-B BRAKE SYSTEM (38)
F08‑2-A PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (28)
F10‑3 HAND GUARD (18)
F11 REAR WHEEL (14)
F12‑V2 FUEL TANK (22)
F13 SEAT (4)
F14 RACK (5)
F15‑1-V1 ELECTRIC SYSTEM (41)
F15‑1-V2 ELECTRIC SYSTEM (45)
F15‑2 TOWING WINCH (19)
F16 LIGHTS (16)
F17 DASHBOARD (3)
F18‑V2 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(INJECTED PEARL BLACK, EPS) (13)
F19‑1-B DECAL KITS(INJECTED PEARL BLACK, NO EPS) (12)
F19‑1-C DECAL KITS(GHOST GREY, EPS) (13)
F19‑1-D DECAL KITS(GHOST GREY, NO EPS) (12)
F19‑1-E DECAL KITS(CM GREY) (13)
F19‑2-A WARNING DECAL (18)
F19‑2-B WARNING DECAL(TURKEY) (17)
F20 TOOLS (4)
F23 BUMPER (6)
F27‑A FRONT CV SHAFT(ODM) (3)
F28‑A REAR CV SHAFT(ODM) (4)
F30 DRIVETRAIN SYSTEM (21)
F31‑V4 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33‑V2 REAR AXLE (39)
F38 OWNER\'S MANUAL (1)
F40 TOWBAR (8)
F41 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SEAT ASSY9GQV-130000-9100 |
Počet 1 | Cena 5 097 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RUBBER WASHER9030-131001 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SEAT HOOK9GQ0-130110 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč |
