GOES Terrox 400 T3B (2024)

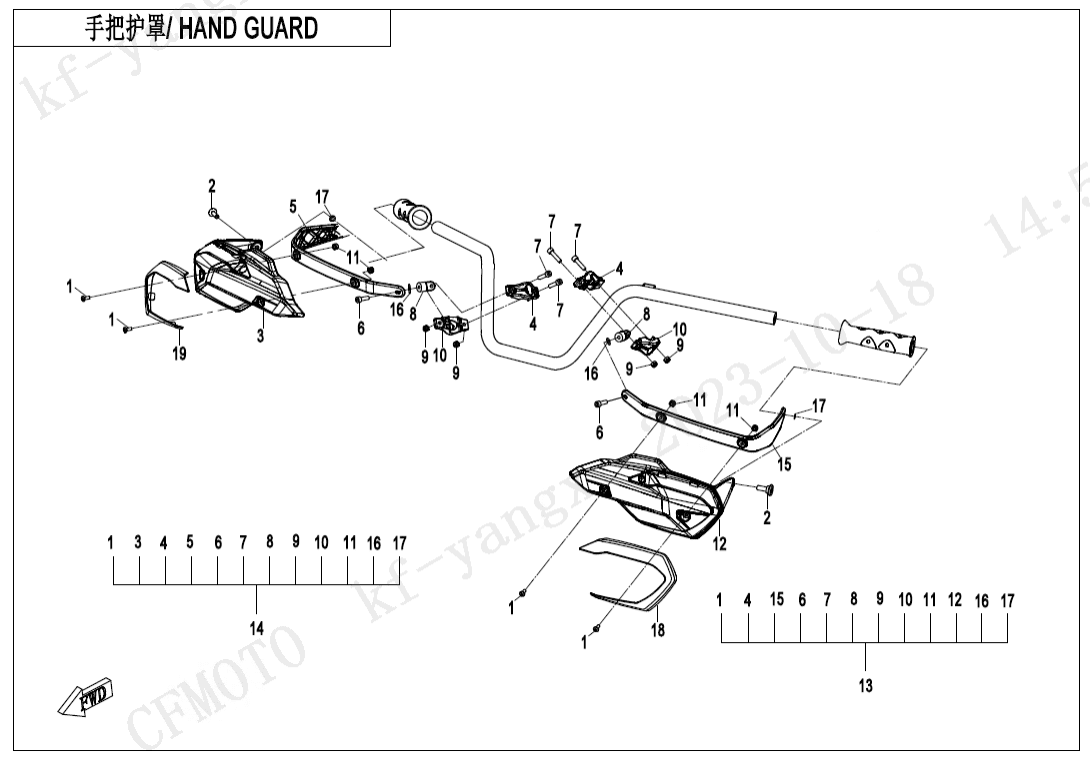

F10‑3 HAND GUARD
F00 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑V4 MUFFLER (35)
F03‑V3 FRAME (31)
F04‑1 FRONT PLASTICS (27)
F04‑2 MIDDLE PLASTICS (23)
F04‑3 REAR PLASTICS (26)
F04‑4 BOTTOM PLASTICS (24)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (28)
F07 FRONT WHEEL (16)
F08‑1-B BRAKE SYSTEM (38)
F08‑2-A PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (28)
F10‑3 HAND GUARD (18)
F11 REAR WHEEL (14)
F12‑V2 FUEL TANK (22)
F13 SEAT (4)
F14 RACK (5)
F15‑1-V1 ELECTRIC SYSTEM (41)
F15‑1-V2 ELECTRIC SYSTEM (45)
F15‑2 TOWING WINCH (19)
F16 LIGHTS (16)
F17 DASHBOARD (3)
F18‑V2 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(INJECTED PEARL BLACK, EPS) (13)
F19‑1-B DECAL KITS(INJECTED PEARL BLACK, NO EPS) (12)
F19‑1-C DECAL KITS(GHOST GREY, EPS) (13)
F19‑1-D DECAL KITS(GHOST GREY, NO EPS) (12)
F19‑1-E DECAL KITS(CM GREY) (13)
F19‑2-A WARNING DECAL (18)
F19‑2-B WARNING DECAL(TURKEY) (17)
F20 TOOLS (4)
F23 BUMPER (6)
F27‑A FRONT CV SHAFT(ODM) (3)
F28‑A REAR CV SHAFT(ODM) (4)
F30 DRIVETRAIN SYSTEM (21)
F31‑V4 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33‑V2 REAR AXLE (39)
F38 OWNER\'S MANUAL (1)
F40 TOWBAR (8)
F41 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x16A010-120003 Alternativy: 6NQ#-000206-6001 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky INNER HEX SCREW M6x20A000-040703 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky HAND GUARD, RH9AWA-101301-10000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SEAT, BRACKET9CR6-101202-10000 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky HANDGUARD LEVER, RH9AWA-101303-10000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SCREW M6x2230102-060022810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CONNECTOR, BRACKET9CR6-101203-10000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT M630224-060810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PRESS COVER ，BRACKET9CR6-101204-10000 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Matice30206-060570 Alternativy: 30206-060510 |
Počet 4 | Cena 43,56 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HAND GUARD, LH9AWA-101201-10000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky LH HAND GUARD9AWA-1012A0 |
Počet 1 | Cena 914 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH HAND GUARD9AWA-1013A0 |
Počet 1 | Cena 914 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky HANDGUARD LEVER, LH9AWA-101203-20000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Podložka30305-060112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Podložka30305-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky DECO PLATE, HAND GUARD(LH), NEBULA BLACK9AWA-101202-0BM00 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky DECO PLATE, HAND GUARD(RH), NEBULA BLACK9AWA-101302-0BM00 |
Počet 1 | Cena 392 Kč |
