GOES Terrox 400‑A T3B (2024)

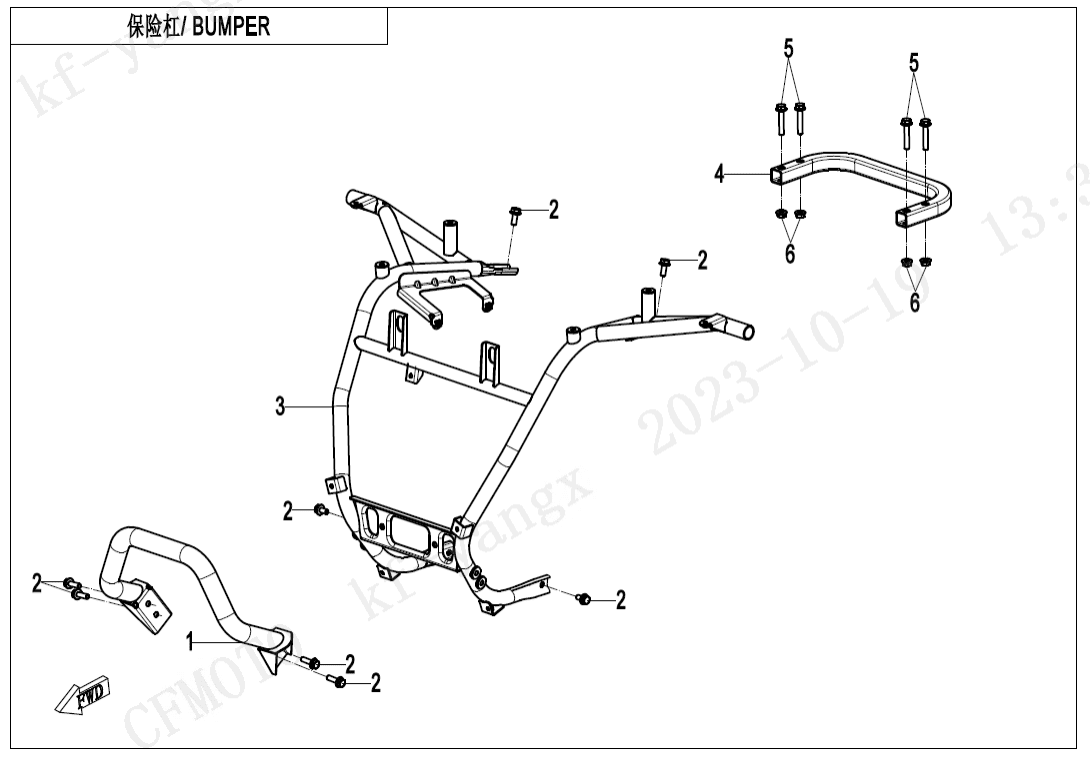

F23 BUMPER
F00‑V2 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑V4 MUFFLER (35)
F03‑V6 FRAME (33)
F04‑1 FRONT PLASTICS (27)
F04‑2 MIDDLE PLASTICS (25)
F04‑3 REAR PLASTICS (26)
F04‑4 BOTTOM PLASTICS (27)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (28)
F07 FRONT WHEEL (16)
F08‑1-B‑V2 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (28)
F10‑3 HAND GUARD (18)
F11 REAR WHEEL (13)
F12‑V2 FUEL TANK (22)
F13 SEAT (4)
F14‑V2 RACK (11)
F15‑1-V1 ELECTRIC SYSTEM (41)
F15‑1-V2 ELECTRIC SYSTEM (45)
F15‑2-B TOWING WINCH(NOVA) (13)
F16 LIGHTS (16)
F17 DASHBOARD (3)
F18‑V2 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(INJECTED PEARL BLACK, EPS) (13)
F19‑1-B DECAL KITS(INJECTED PEARL BLACK, NO EPS) (12)
F19‑1-C DECAL KITS(GHOST GREY, EPS) (13)
F19‑1-D DECAL KITS(GHOST GREY, NO EPS) (12)
F19‑1-E DECAL KITS(CM GREY) (13)
F19‑2-A WARNING DECAL (18)
F19‑2-B WARNING DECAL(TURKEY) (17)
F20 TOOLS (4)
F23 BUMPER (6)
F27‑A FRONT CV SHAFT(ODM) (3)
F28‑A REAR CV SHAFT(ODM) (4)
F30 DRIVETRAIN SYSTEM (21)
F31‑V4 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33‑V2 REAR AXLE (39)
F38 OWNER\'S MANUAL (1)
F40 TOWBAR (8)
F41 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FRONT BUMPER ASSY9GQV-231000-9100-0BP00 |
Počet 1 | Cena 1 278 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky FRONT BRACKET ASSY9GQV-233000-9100 |
Počet 1 | Cena 4 167 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky REAR BUMPER ASSY9GQ0-232000-20000 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 4 | Cena 14,51 Kč |
