GOES Terrox 400‑A T3B (2024)

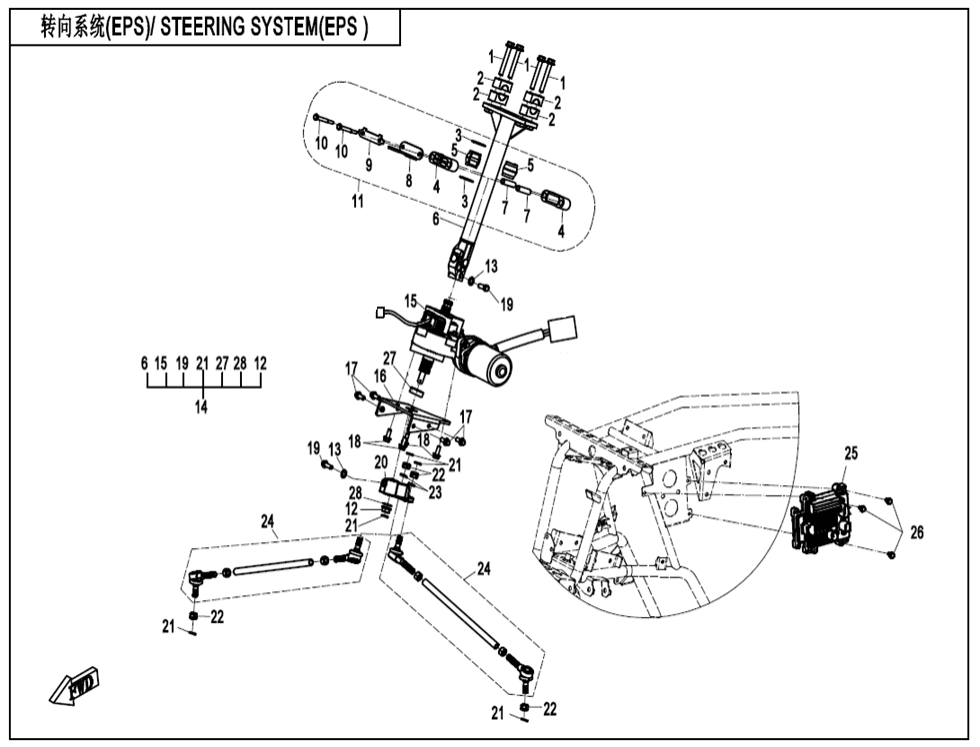

F10‑2-B STEERING SYSTEM (EPS)
F00‑V2 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑V4 MUFFLER (35)
F03‑V6 FRAME (33)
F04‑1 FRONT PLASTICS (27)
F04‑2 MIDDLE PLASTICS (25)
F04‑3 REAR PLASTICS (26)
F04‑4 BOTTOM PLASTICS (27)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (28)
F07 FRONT WHEEL (16)
F08‑1-B‑V2 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (28)
F10‑3 HAND GUARD (18)
F11 REAR WHEEL (13)
F12‑V2 FUEL TANK (22)
F13 SEAT (4)
F14‑V2 RACK (11)
F15‑1-V1 ELECTRIC SYSTEM (41)
F15‑1-V2 ELECTRIC SYSTEM (45)
F15‑2-B TOWING WINCH(NOVA) (13)
F16 LIGHTS (16)
F17 DASHBOARD (3)
F18‑V2 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(INJECTED PEARL BLACK, EPS) (13)
F19‑1-B DECAL KITS(INJECTED PEARL BLACK, NO EPS) (12)
F19‑1-C DECAL KITS(GHOST GREY, EPS) (13)
F19‑1-D DECAL KITS(GHOST GREY, NO EPS) (12)
F19‑1-E DECAL KITS(CM GREY) (13)
F19‑2-A WARNING DECAL (18)
F19‑2-B WARNING DECAL(TURKEY) (17)
F20 TOOLS (4)
F23 BUMPER (6)
F27‑A FRONT CV SHAFT(ODM) (3)
F28‑A REAR CV SHAFT(ODM) (4)
F30 DRIVETRAIN SYSTEM (21)
F31‑V4 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33‑V2 REAR AXLE (39)
F38 OWNER\'S MANUAL (1)
F40 TOWBAR (8)
F41 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub30006-080060810 |
Počet 4 | Cena 31,07 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky ALUM. COVER, HANDLEBAR9010-030006 |
Počet 4 | Cena 109 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky O-Kroužek30502-032800N |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky OUTER BUSHING, STEERING SHAFT SPHERICAL7020-100601-00001 |
Počet 2 | Cena 145 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky INNER BUSHING,STEERING SHAFT SPHERICAL7020-100602 |
Počet 2 | Cena 124 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky EPS STEERING SHAFT ASSY9GQV-100320-8300 |
Počet 1 | Cena 1 927 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Pouzdro7020-100604-00001 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LINKING PLATE ASSY.7020-100610-10000 |
Počet 1 | Cena 77,68 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky LOCKING PIECE7020-100603 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub30003-080075810 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BUSHING，STEERING SHAFT7020-1006A0 |
Počet 1 | Cena 621 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Matice30204-122810 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky STEERING SYSTEM,EPS9GQ0-106000-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky EPS MOTOR9DQV-150820-4200 |
Počet 1 | Cena 21 689 Kč | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky EPS MOUNTING PLATE ASSY9GQ0-030040-10000 |
Počet 1 | Cena 451 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub30006-102020810 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M8X359CR6-102003 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky EPS STEERING ARM9GQV-100312-1001 |
Počet 1 | Cena 761 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky COTTER PIN30903-0201610 |
Počet 5 | Cena 15,54 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky 1-TYPE NUT9010-100002 |
Počet 4 | Cena 46,61 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Podložka30306-100112 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky STEERING TIE-ROD9GQ0-100530 |
Počet 2 | Cena 1 398 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky EPS CONTROLLER ASSY9CR6-150810-10000 |
Počet 1 | Cena 11 683 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SPLINE SLEEVE9CR6-103003 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Podložka30306-120112 |
Počet 1 | Cena 15,54 Kč |
