GOES Terrox 400‑A T3B (2024)

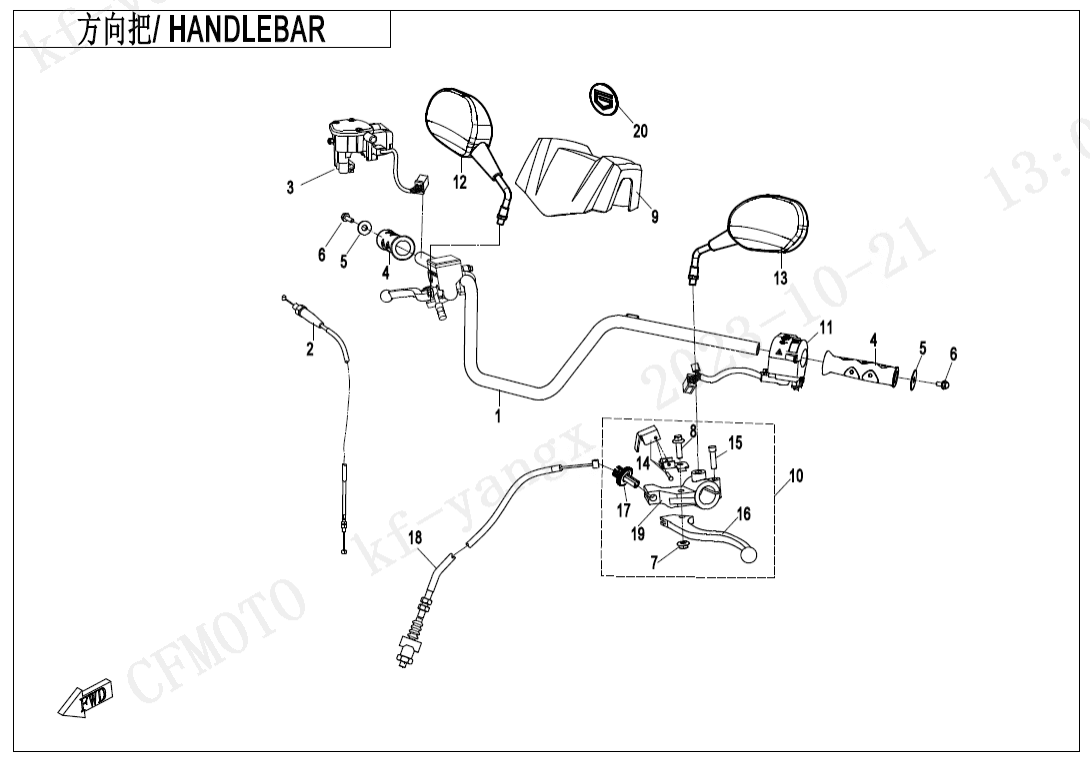

F10‑1 HANDLEBAR
F00‑V2 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑V4 MUFFLER (35)
F03‑V6 FRAME (33)
F04‑1 FRONT PLASTICS (27)
F04‑2 MIDDLE PLASTICS (25)
F04‑3 REAR PLASTICS (26)
F04‑4 BOTTOM PLASTICS (27)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (28)
F07 FRONT WHEEL (16)
F08‑1-B‑V2 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (28)
F10‑3 HAND GUARD (18)
F11 REAR WHEEL (13)
F12‑V2 FUEL TANK (22)
F13 SEAT (4)
F14‑V2 RACK (11)
F15‑1-V1 ELECTRIC SYSTEM (41)
F15‑1-V2 ELECTRIC SYSTEM (45)
F15‑2-B TOWING WINCH(NOVA) (13)
F16 LIGHTS (16)
F17 DASHBOARD (3)
F18‑V2 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(INJECTED PEARL BLACK, EPS) (13)
F19‑1-B DECAL KITS(INJECTED PEARL BLACK, NO EPS) (12)
F19‑1-C DECAL KITS(GHOST GREY, EPS) (13)
F19‑1-D DECAL KITS(GHOST GREY, NO EPS) (12)
F19‑1-E DECAL KITS(CM GREY) (13)
F19‑2-A WARNING DECAL (18)
F19‑2-B WARNING DECAL(TURKEY) (17)
F20 TOOLS (4)
F23 BUMPER (6)
F27‑A FRONT CV SHAFT(ODM) (3)
F28‑A REAR CV SHAFT(ODM) (4)
F30 DRIVETRAIN SYSTEM (21)
F31‑V4 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33‑V2 REAR AXLE (39)
F38 OWNER\'S MANUAL (1)
F40 TOWBAR (8)
F41 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky HANDLEBAR ASSY9CR6-101100-1BU00 |
Počet 1 | Cena 2 614 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky THROTTLE CABLE9GQ0-105000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RH HANDLEBAR SWITCH ASSY9GQV-167000-9100 |
Počet 1 | Cena 1 612 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky HANDLEBAR SWITCH ASSY, RH9GQV-167000-9101 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HAND GRIP, LH8060-100001 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RUBBER CUSHION，MUFFLER9010-020187 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW M8x2030121-080020870 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NUT M630204-060870 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PIN SHAFT9010-080255 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky TOP COVER,HANDLEBAR9CR6-101001 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PARKING LEVER, REAR BRAKE9CRV-080200-2400 |
Počet 1 | Cena 857 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HANDLEBAR SWITCH ASSY, LH9GQS-160600-00001 |
Počet 1 | Cena 1 423 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR VIEW MIRROR, RH9GQV-200200-9100 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR VIEW MIRROR, LH9GQV-200100-9100 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky PARKING CLIP ASSY9CR6-080210 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6x229CR6-080203 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PARKING LEVER,REAR BRAKE9CR6-080201 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ADJUSTING NUT9010-080253 |
Počet 1 | Cena 399 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PARKING CABLE,REAR BRAKE9GQL-080300 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SEAT, LEVER9CRV-080202-2400-20 |
Počet 1 | Cena 276 Kč | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky LABEL9GQV-190001-9100 |
Počet 1 | Cena cena není stanovena | není skladem |
