GOES Terrox 400‑A T3B (2024)

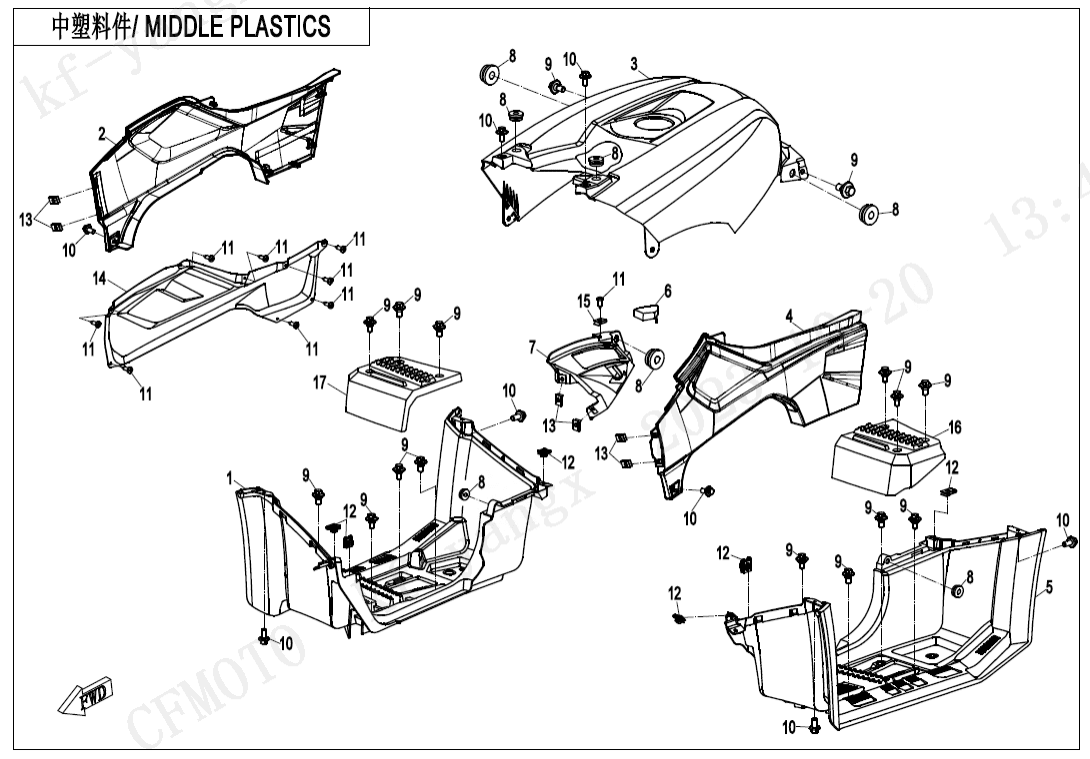

F04‑2 MIDDLE PLASTICS
F00‑V2 CVT AIR PIPE (12)
F01 LOCK KIT (2)
F02‑V4 MUFFLER (35)
F03‑V6 FRAME (33)
F04‑1 FRONT PLASTICS (27)
F04‑2 MIDDLE PLASTICS (25)
F04‑3 REAR PLASTICS (26)
F04‑4 BOTTOM PLASTICS (27)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (28)
F07 FRONT WHEEL (16)
F08‑1-B‑V2 BRAKE SYSTEM (38)
F08‑2 PARKING SYSTEM (9)
F10‑1 HANDLEBAR (21)
F10‑2-A STEERING SYSTEM (19)
F10‑2-B STEERING SYSTEM (EPS) (28)
F10‑3 HAND GUARD (18)
F11 REAR WHEEL (13)
F12‑V2 FUEL TANK (22)
F13 SEAT (4)
F14‑V2 RACK (11)
F15‑1-V1 ELECTRIC SYSTEM (41)
F15‑1-V2 ELECTRIC SYSTEM (45)
F15‑2-B TOWING WINCH(NOVA) (13)
F16 LIGHTS (16)
F17 DASHBOARD (3)
F18‑V2 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(INJECTED PEARL BLACK, EPS) (13)
F19‑1-B DECAL KITS(INJECTED PEARL BLACK, NO EPS) (12)
F19‑1-C DECAL KITS(GHOST GREY, EPS) (13)
F19‑1-D DECAL KITS(GHOST GREY, NO EPS) (12)
F19‑1-E DECAL KITS(CM GREY) (13)
F19‑2-A WARNING DECAL (18)
F19‑2-B WARNING DECAL(TURKEY) (17)
F20 TOOLS (4)
F23 BUMPER (6)
F27‑A FRONT CV SHAFT(ODM) (3)
F28‑A REAR CV SHAFT(ODM) (4)
F30 DRIVETRAIN SYSTEM (21)
F31‑V4 FRONT AXLE (75)
F32 GEAR SHIFTING (25)
F33‑V2 REAR AXLE (39)
F38 OWNER\'S MANUAL (1)
F40 TOWBAR (8)
F41 AIR FILTER ASSY. (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FOOT PEDAL,RH9GQL-042032 |
Počet 1 | Cena 2 466 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LONG MODEL RH SIDE COVER9GRV-042022-1000-0P600 |
Počet 1 | Cena 828 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LONG MODEL RH SIDE COVER9GRV-042022-1000-0H900 |
Počet 1 | Cena 2 280 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LONG MODEL RH SIDE COVER9GRV-042022-1000-0PH00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky TOP PANEL,FUEL TANK INJECTED PEARL BLACK9GQ0-042011-0P600 |
Počet 1 | Cena 1 407 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FUEL TANK UPPER PANEL9GQ0-042011-0H900 |
Počet 1 | Cena 3 891 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FUEL TANK UPPER PANEL9GQ0-042011-0PH00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky LONG MODEL LH SIDE COVER9GRV-042021-1000-0H900 |
Počet 1 | Cena 2 280 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky LONG MODEL LH SIDE COVER9GRV-042021-1000-0P600 |
Počet 1 | Cena 828 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky LONG MODEL LH SIDE COVER9GRV-042021-1000-0PH00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FOOT PEDAL,LH9GQL-042031 |
Počet 1 | Cena 2 510 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LOCK COVER9GQ0-042025 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DECO COVER, GEARSHIFT INJECTED PEARL BLACK9GQ0-042023-0P600 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GEARSHIFT DECO COVER9GQ0-042023-0H900 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky GEARSHIFT DECO COVER9GQ0-042023-0PH00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Počet 7 | Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 16 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420130010 Alternativy: 30110-421130010 |
Počet 9 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP ST4.85020-040049 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HEAT INSULATOR, RH SIDE PANEL9GQL-042027 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLAMP ST4.28010-000002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FOOTREST, LH9GQL-042033 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FOOTREST, RH9GQL-042034 |
Počet 1 | Cena 378 Kč |
