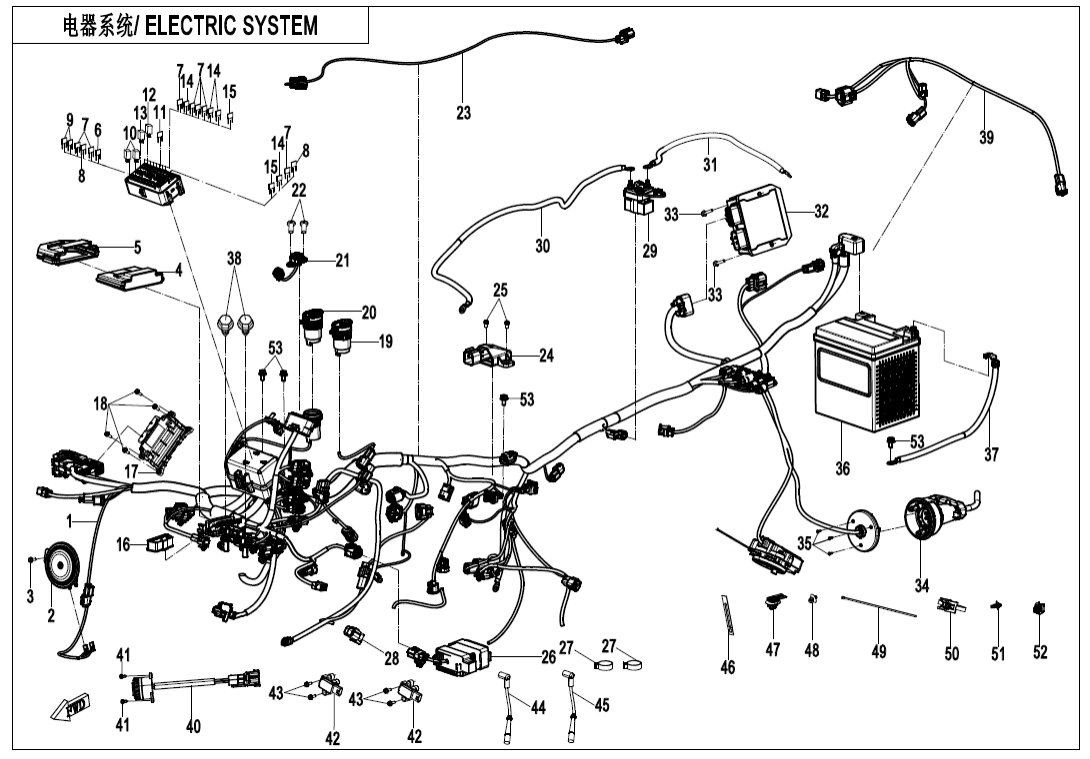

F15‑1 ELECTRIC SYSTEM
F00‑1 ENGINE MOUNTING PARTS (8)
F00‑2-V1 CVT AIR PIPE@^SIDE COVER (14)
F00‑2-V2 CVT AIR PIPE@^SIDE COVER (16)
F01‑A-V2 LOCK KIT(WITH GEARSHIFT LOCK) (2)
F01‑B-V2 LOCK KIT(WITH FUEL TANK LOCK@^GEARSHIFT LOCK) (2)
F02‑1 MUFFLER (40)
F02‑2 HEAT INSULATION PLATE (8)
F03‑V4 FRAME (27)
F04‑1 FRONT PLASTICS (20)
F04‑2 FRONT PLASTICS (28)
F04‑3-A‑V2 MIDDLE PLASTICS (21)
F04‑3-B‑V2 MIDDLE PLASTICS(WITH GEARSHIFT LOCK) (22)
F04‑4-V2 REAR PLASTICS (31)
F04‑5 BOTTOM PLASTICS (12)
F05‑1 FRONT SUSPENSION (27)
F05‑2-A FRONT SHOCK ABSORBER(STANGARD,WITHOUT ABS) (8)
F05‑2-C FRONT SHOCK ABSORBER(PREMIUM,WITHOUT ABS) (7)
F06‑1 REAR SUSPENSION (26)
F06‑2-A REAR SHOCK ABSORBER(STANGARD,WITHOUT ABS) (7)
F06‑2-C REAR SHOCK ABSORBER(PREMIUM,WITHOUT ABS) (14)
F07‑A FRONT WHEEL (13)
F07‑B FRONT WHEEL(WITH LOCK RING) (15)
F08 BRAKE SYSTEM‑RH (46)
F10‑1-A HANDLEBAR (25)
F10‑1-B HANDLEBAR(HEATED) (25)
F10‑2 STEERING SYSTEM(EPS) (28)
F11‑A REAR WHEEL (13)
F11‑B REAR WHEE(WITH LOCK RING) (15)
F12 FUEL TANK (18)
F13 SEAT (30)
F14 RACK (18)
F15‑1 ELECTRIC SYSTEM (55)
F15‑2 TOWING WINCH (17)
F16 LIGHTS (13)
F17 DASHBOARD(8 INCH) (4)
F18 COOLING SYSTEM (24)
F19‑1-A DECAL,2026(NEBULA BLACK) (6)
F19‑1-B DECAL,2026(GRANITE RIDGE) (6)
F19‑2 DECAL WARNING(168) (11)
F19‑3-V2 VEHICLE PLATE (2)
F20‑V2 TOOLS (3)
F23 BUMPER (11)
F27‑A FRONT CV SHAFT (3)
F28‑A REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (15)
F31 FRONT AXLE (76)
F32‑V1 GEAR SHIFTING (20)
F32‑V2 GEAR SHIFTING (20)
F33‑A REAR AXLE(ON CAMMAND) (71)
F36‑V2 FUEL VAPORIZATION SYSTEM (18)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION) (9)
F40‑B TOWBAR(BOLT CONNECTION) (9)
F41‑V2 AIR FILTER ASSY (16)
Motor (390)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky MAIN HARNESS9AYV-150100-5N01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 1 |
Název součástky Kód součástky MAIN CABLE9AYV-150100-5N02 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky AUXILIARY RELAYCFCV-150525-2000-M1 |
Počet 2 | Cena 145 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky 60A FUSECFCV-150011-4500-M1 |
Počet 1 | Cena 58,08 Kč | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky AUXILIARY RELAYCFCV-150524-2000-M1 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky AUXILIARY RELAY9010-150350 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky FUSE 10A806A-151302 |
Počet 4 | Cena 58,08 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky 30A FUSE806A-151308 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DIAGNOSIS CONNECTOR COVERCFCV-11H016-2000-M1 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ECM ASSY9AYV-001000-5N00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-480320700 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky POWER OUTLET6WWV-150500-5000-10 |
Počet 1 | Cena 943 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky HORN9DQV-151400-3000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky USB OUTPUT SEAT ASSY9AWV-151200-8000 |
Počet 1 | Cena 1 467 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky VR SWITCH9NTV-169570-1200 |
Počet 1 | Cena 552 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky ZÁVITOVÝ ŠROUB ST4.2×13-F30118-420130020 Alternativy: 30118-420130010 |
Počet 2 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CUSHION HEATING ADAPTER CABLE9AYV-150150-5K00 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky ANGLE SENSOR9AWV-155400-8000 |
Počet 1 | Cena 2 948 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky INNER HEX SCREW M6x1630102-060016810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky T-BOXSN1V-691100-1200-14 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky T-BOXSN1V-691100-1500-14 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky T-BOX RUBBER RING6KMV-150901-B002 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky PLUG, T-BOX CONNECTORCFCV-156103-2000 |
Počet 1 | Cena 160 Kč | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky STARTER RELAY9DSV-150510-5001 |
Počet 1 | Cena 1 002 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Šroub30006-080016870 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky STARTER MOTOR POSITIVE CABLE9AWV-150310-8002 |
Počet 1 | Cena 915 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky STARTER MOTOR NEGATIVE CABLE9AWV-150320-8002 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky REGULATOR0800-177000-30000 |
Počet 1 | Cena 6 369 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky TRAILER POWER SOCKET9DQV-151300-3100-10 |
Počet 1 | Cena 1 437 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky SCREW M5x3030105-050030410 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky GEL BATTERY31023004 |
Počet 1 | Cena 5 803 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky BATTERY NEGATIVE CABLE9AYV-150420-5K00 |
Počet 1 | Cena 436 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8×1330132-480130030 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky TAIL LIGHT ADAPTOR CABLE9AYV-150184-5K00 |
Počet 1 | Cena 1 031 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky VEHICLE CONTROL UNIT9AYV-151900-5K00 |
Počet 1 | Cena 5 082 Kč | není skladem |
|
Číslo na výkresu 40 |
Název součástky Kód součástky ALARM9AWV-156800-2800-10 |
Počet 1 | Cena 770 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky Šroub (vrut)30110-290095010 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky IGNITION COIL018B-178000 |
Počet 2 | Cena 1 567 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky HIGH-TENSION CABLE 19AWV-003200-8000 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky HIGH TENSION CABLE ASSY9AWV-003300-8000 |
Počet 1 | Cena 450 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky CLASP6GU#-150001-6000-M1 |
Počet 5 | Cena 29,04 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 15 | Cena 29,02 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BUSHING, VEHICLE CONTROL UNIT6WWV-150420-5000-10 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky TIE BAND ZDG4.7x1949DS#-150009-6100-M1 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 52 |
Název součástky Kód součástky CLIPCFCV-CBC005-2000-M1 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 53 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky 50A FUSE5BY0-150303 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky FUSE 15A806A-151305 Alternativy: 806A-151303 |
Počet 7 | Cena 14,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky 20A FUSE806A-151306 |
Počet 2 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky FUSE 7.5A806A-151301 |
Počet 2 | Cena 14,52 Kč |
